第 1 部 基本篇 第 1 章 设备概要 1-13 垂直照明 角度照明 4 5 1-2-1-6 OCC 的构成 用摄像机检测出基板标记的位置，并自动进行校正。 标准配备有同轴反射照明与偏光滤光片。 图1-2-1-6-1 OCC 单元的各部分名称 ② ① ③ ④ ⑤ ① CCD 摄像机 ② OCC 镜头 ③ OCC 灯光单元 ④ 偏光滤光片 ⑤ 照明 LED 基板
第 1 部 基本篇 第 1 章 设备概要
1-12
(3) 各种元件的最小元件宽度(Ｄ)
A D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
D = A
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
(4) SOT (5) SOP (6) SOJ
(7) QFP (8) PLCC (9) BQFP
(10) TSOP (11) TSOP2 (12) BGA
(13) ネットワーク抵 (14) トリマ (15) 一方向リードコネクタ
(16) ガルウィングソケット
Ｊリードソケット
バンパ
付
ソケット
（1）方形芯片 (2)圆筒形芯片(MELF)
(13)网络电阻
(3)铝电解电容
(14)微调电容器 (15)单向引脚连接器
(16)鸥翼式插座
J 引脚插座
第 1 部 基本篇 第 1 章 设备概要
1-13
垂直照明
角度照明
4
5

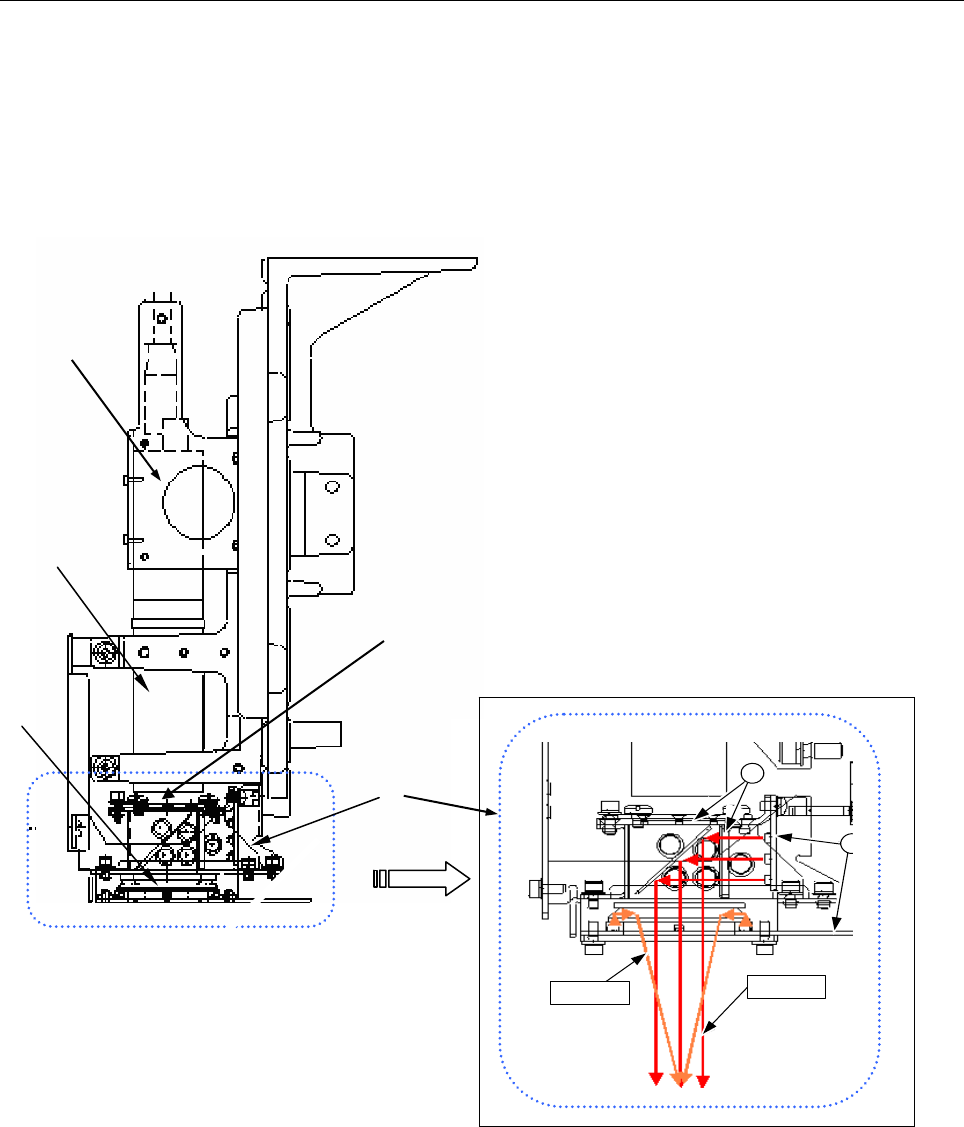

1-2-1-6 OCC的构成
用摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
图1-2-1-6-1 OCC 单元的各部分名称
②
①
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光滤光片
⑤ 照明 LED 基板
第 1 部 基本篇 第 1 章 设备概要
1-14
1-2-1-7 HMS(选购项)
HMS(高度测量装置)系统用于测量送料器吸取位置等的元件高度。
此系统由实际装备在贴片头的高度传感器（传感器部分与功放部分）和控制此传感器的 HMS 基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
图1-2-1-7-1 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
按照本手册指示使用时，可以安全使用。
高度传感器使用的激光会发出可见激光束。
切勿直视光束，也不要去触摸。
FAR 灯
NEAR
灯
量程信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1mm
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯闪烁：测量范围外
注意
注意
