第 1 部 基本篇 第 4 章 制作生产程序
4-34
9) 层
可指定贴片的顺序。编号小的层优先(先贴片)。初始值为“4”。
如进行优化，贴片顺序自动决定，与输入顺序无关。
此时，将浏览层，在同层之间决定优化的贴片顺序。
要变更时，请按F2键或轨迹球的右键，从列表中选择。
芯片元件 QFP
例) 如右图所示进行QFP与芯片元件贴片时，
如果先贴QFP，则芯片元件将无法贴片。
此时，如果将芯片元件指定为第4层，将QFP指
定为第5层，则先对编号较小的芯片元件进行贴
片，然后再贴QFP。
<在芯片上贴装 QFP>
＜与较高的元件相邻贴片时＞ ＜IC 元件的多层贴片＞
第 1 部 基本篇 第 4 章 制作生产程序
4-35
10）区域 B M （区域坏板标记）
对贴片时是否跳过区域坏板标记进行设置。
区域坏板标记，可以用 1 组标记数据管理多个贴片数据(贴片点)。
（1 组 1 个的标记）
①显示内容（选项）
“No” ：不使用
标记 ID ：使用
②变更选项
要变更使用／不使用的状态时，在要变更贴片数据的“区域坏板标记”输入字段里单击右键，从
｡
弹出菜单中进行选择输入
No 设置为不使用。
编辑 打开区域坏板标记输入画面，以便编辑区域坏板标记数据。
浏览
打开区域坏板标记输入画面，以便选择区域坏板标记。
(不能编辑)
但若在贴片数据中选择多行后，显示上述菜单时，不显示“编辑”。
③制作标记数据
选择区域坏板标记选项卡，打开区域坏板标记编辑画面。
在贴片数据的列表画面上，按下“F9”键，或从弹出菜单中选择“编辑”、“浏览”，也可打开
该画面。
此外，把输入焦点放在贴片列表画面的区域坏板标记栏上，双击后，也可打开只读模式。
区域坏板标记
基
板
第 1 部 基本篇 第 4 章 制作生产程序
4-36

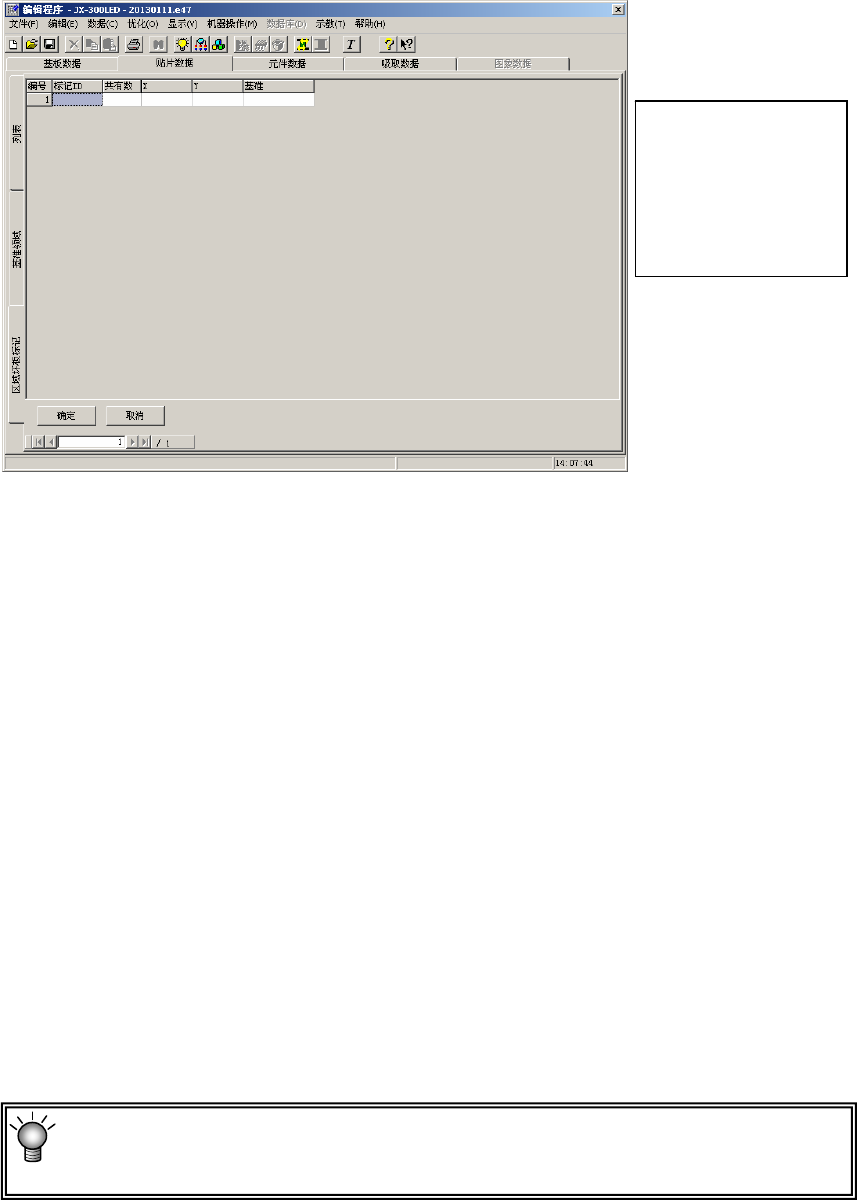

图 4-3-4-4 区域坏板标记编辑画面
在区域坏板标记列表中，显示已注册的区域坏板标记的列表。从中选择要使用的区域坏板标记。
要注册新的标记时，输入区域坏板标记的X坐标、Y坐标、基准。
“画面显示内容”
·标记 ID ： 输入标记 ID。最多可输入 8 个半角字符。
·共有数 ： 显示打开区域坏板标记画面时的，浏览区域坏板标记的贴片数据点数。
但不能编辑。
·X ： 输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 X 坐标。
·Y ： 输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 Y 坐标。
·基准 ： 选择是以电路原点（电路位置基准）为坐标的基准位置；还是以基板原
点(基板位置基准)为坐标的基准位置。
“操作按钮”
·确定 ： 保存已编辑的数据，返回贴片列表画面。
·取消 ： 忽略编辑的内容，返回贴片列表画面。
当点击选项卡或按F9键，区域坏板标记画面消失时，将不进行与贴片数据的链接设置，并返
回贴片列表画面。
坏板标记的颜色与基板必须有明显的区别，其直径也应在 2.5mm 以上。
另外，使用识别坏板标记所需时间，将使节拍时间相应延长。
事先作出左图的标记
数据。
区域坏板标记可独立
于贴片数据进行编辑。
