第 1 部 基本篇 第 4 章 制作生产程序 4-57 b. 设置激光高度 指定 从固定臂前端到激光面的距离。 设置基准：-(元件高度-3.5mm ※ )/2， 根据引脚位置进行微调。 ※ 图 1 的“c”至固定臂的距离=3.5mm 例：元件高度为 5mm 时 -(5-3.5) /2＝-0.75mm iv)设置吸取数据。 XY与通常的示教方法相同。由于Z是用机器设置时注册的吸嘴信息与元件高度自动计算的， 因此无需示教。
第 1 部 基本篇 第 4 章 制作生产程序
4-56
14)（抓取）吸嘴数据
是用于设置抓取吸嘴的项目(选项)。

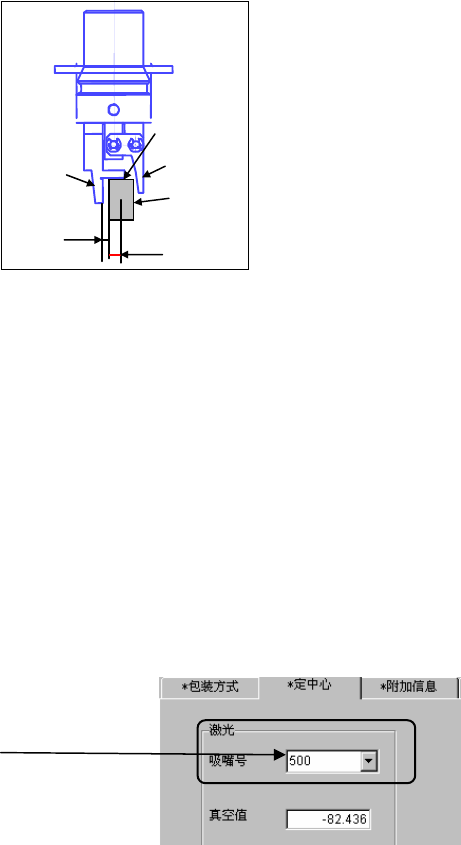

① 抓取位置： “Y”项，输入元件中心与抓取吸嘴固定侧手臂抓取面中心的偏移值（见
图 1-ａ），要输入负数（-a）。但“ X ”项只可输入 0，不可输入其他数据。
② 水平间隙： 抓取吸嘴固定侧手臂的抓取面与元件之间的间隙（见图 1-b），要输入负
数（-ｂ）。吸嘴型号、吸嘴方向不同，移动方向也不同，必须注意。
通常设置自动输入的默认值。
③ 吸取时吸嘴方向： 指的是，以 0 度状态供应的元件吸取时的吸嘴方向。请指定 0 度、90 度、
180 度、270 度中的一项。
④ 调整吸取高度： 吸取时吸取高度的偏移值(c 与元件表面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
图1
<使用抓取吸嘴时的设置项目>
除上述“吸嘴数据”外，抓取吸嘴的下述设置与通常的元件不同。
i) 使用新抓取吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入抓取
吸嘴的信息。
ii) 将吸嘴安装到 ATC 上。
将抓取吸嘴安装到 ATC 单元上，从正面看，抓取吸嘴的固定臂应在后面，摇臂应在前面。
iii) 设置元件数据。
a. 设置吸嘴编号
吸嘴编号为 800 多号。
a
b
元件
c
固定臂
摇 臂
第 1 部 基本篇 第 4 章 制作生产程序
4-57
b. 设置激光高度
指定

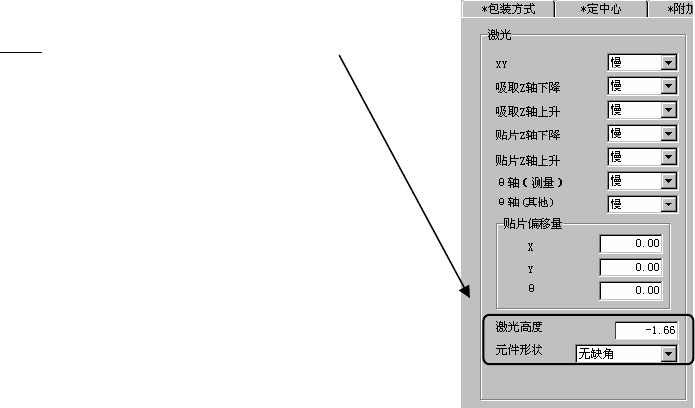

从固定臂前端到激光面的距离。
设置基准：-(元件高度-3.5mm
※
)/2，
根据引脚位置进行微调。
※ 图 1 的“c”至固定臂的距离=3.5mm
例：元件高度为 5mm 时
-(5-3.5)/2＝-0.75mm
iv)设置吸取数据。
XY与通常的示教方法相同。由于Z是用机器设置时注册的吸嘴信息与元件高度自动计算的，
因此无需示教。
第 1 部 基本篇 第 4 章 制作生产程序
4-58
（5） 详述
如果在变更详述项目后变更了基本部分的项目，详述的值有可能
恢复为默认值。

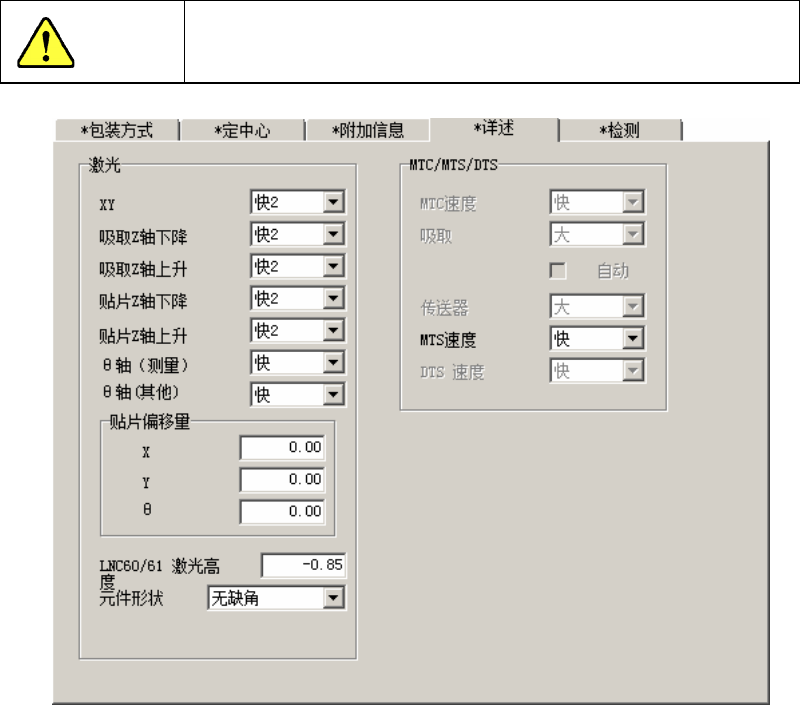

图 4-3-5-2-9 元件数据(详述)
1) “XY”、“吸取 Z 下降/上升”、“贴片 Z 下降/上升”
设置XY、Z轴移动时的速度。
设为中速或低速时运行稳定，但速度变慢。
2)
θ
轴
设置吸嘴在吸取元件状态下的
θ
轴速度。
① 测量（选择激光定中心时）
设置激光识别时
θ
轴的加速度。
② 其它（选择激光定中心时）
设置激光识别以外(激光定中心后的贴片角度的旋转等)的
θ
轴的加速度。
注意
