第 1 部 基本篇 第 1 章 设备概要 1-18 1-2-3 电气规格 (1) 控制方式 表1-2-3-1 项目 控制方式 分辨率 X-Y Z θ AC 伺服马达的封闭环方式 AC 伺服马达的半封闭环方式 AC 伺服马达的半封闭环方式 0.001 mm 0.0000229mm 0.00137 ° (2) 主机 CPU Celeron (3) 显示器 字符显示器 15 英寸 (SVGA 模式液晶显示板 ) 图像用显示器 9 英寸黑白 (…
第 1 部 基本篇 第 1 章 设备概要
1-17
(6) 使用空气
气压 ：0.5±0.05MPa
空气消耗量 ：345L／min(使用真空泵时：50L／min)
干燥空气 ：大气压结露点-17℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·IPA·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·邻苯二甲酸二丁酯.
醚类 甲醚・乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
(7) 噪音等级 ：80dB(A)以下
(8) 原产国 ：日本
(9) 环境条件
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
环
境
条
件
运输及保管
湿度 20～95％RH (但不得有露水)
第 1 部 基本篇 第 1 章 设备概要
1-18
1-2-3 电气规格
(1) 控制方式
表1-2-3-1
项目 控制方式 分辨率
X-Y
Z
θ
AC 伺服马达的封闭环方式
AC 伺服马达的半封闭环方式
AC 伺服马达的半封闭环方式
0.001 mm
0.0000229mm
0.00137 °
(2) 主机 CPU
Celeron
(3) 显示器
字符显示器 15英寸(SVGA模式液晶显示板)
图像用显示器 9英寸黑白
(4) 数据及程序的输入、输出
可从键盘手动输入，或使用USB存储器输入用外部程序装置制作的程序。（FDD为选购项）
(5) USB 端口
可与外部驱动器等外部存储设备连接。也可作为打印机用接口。
FDD（选购项）
CD-ROM驱动器（选购项）
USB存储器（选购项）
(6) 电源
电压(三相) ：AC200V、220V、240V(国内规格)
AC200V、220V、240V、380V、400V、415V(国外规格)
电压允许范围 ：±10%(相对于额定电压)
视在功率 ：3.0kVA
频率 ：50／60Hz
初级侧的电源电缆尺寸 ：5.5mm
2
以上
保护接地导线尺寸 ：5.5mm
2
以上
(7) UPS(选购项)
本机为了防止由于突然停电而损坏计算机资料及系统软件，作为备用电源，安装了连续电源装置
(UPS)。
UPS的备用电源使用的电池，设置为电池用完前停止系统运行。因此，停电时能安全可靠地结束
系统，不会导致数据的损坏和丢失。
第 1 部 基本篇 第 1 章 设备概要
1-19

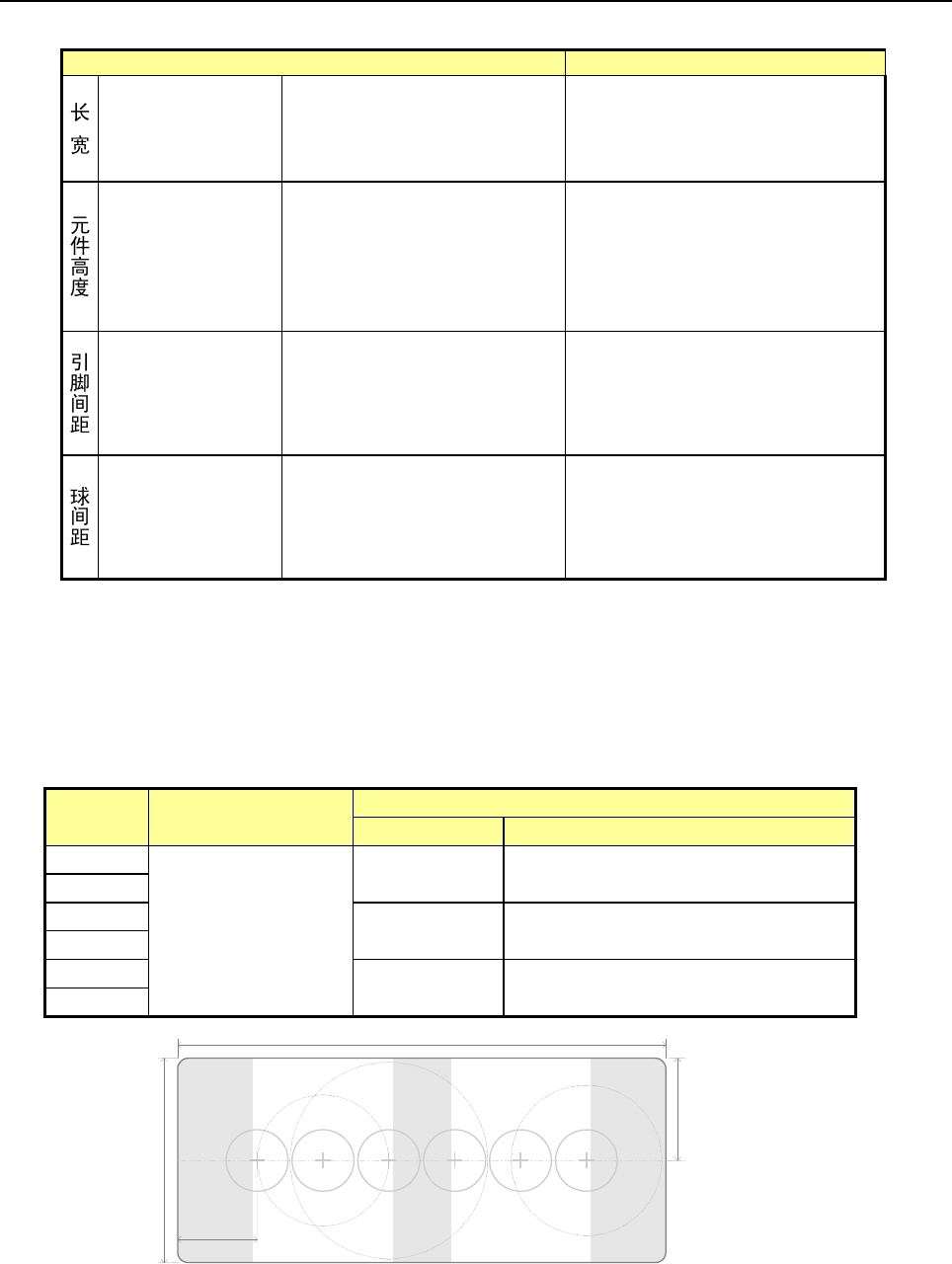

1-2-4 对象元件及元件包装方式
(1) 适用元件的尺寸 单位：mm
JX-300LED
×
激光识别
LNC60
（元件尺寸不同，可吸取的吸
嘴、吸取元件数量不同）
(注 1) (注 2) (注 4)
最小 0.6×0.3
最大一边长 33.5
正方形元件:□33.5
因机型规格不同
最大高度不同
SC (最大：T=6mm）
NC（最大：T=12mm）
LNC60
0.09(0603 时)～T (注 6)
激光识别
LNC60
0.65 以上
激光识别
LNC60
1.0～1.27
注1 最小尺寸为模部尺寸□1.7mm以上。最大尺寸，吸取时的吸取XY误差±1mm以下，角度误差±3°
以下。如果用LNC60贴片头贴装超过□10mm的元件，则仅可用3个贴片头吸取。
注2 □10mm，在软件上作为对角15mm(□10.6mm)处理。
注3 激光识别不能同时识别引脚间距、球间距。
注4 各种吸嘴识别的元件尺寸，列表如下。
吸嘴号# 同时测量
间隙 适用元件尺寸
1
2
2.15mm □20.0mm （注 5）
3
4
2.81mm □33.5mm
5
6
0.4 × 0.2mm
～
□10.0mm
（直径15.0mm 以内）
2.15mm □20.0mm （注 5）
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
