第 1 部 基本篇 第 4 章 制作生产程序 4-67 6) MTC/MTS/DTS ●MTC速度： 不设置。 ●吸取 ： 不设置 。 ●传送器（滑梭）：不设置。 ●MTS速度： 可指定MTS托盘的拉出速度。 ●DTS速度： 不设置。 7）识别中心偏移 不设置。
第 1 部 基本篇 第 4 章 制作生产程序
4-66
灵活 2 根据测量结果，检出元件的左右对称轴，从该轴取
得元件的中心坐标、及角度偏差量，进行贴片校正。
元件尺寸，根据上述计算测量出的角度偏差量，以
实际的元件角度
0°为基础，把测量结果中最大的
幅度判断为
X、Y 。

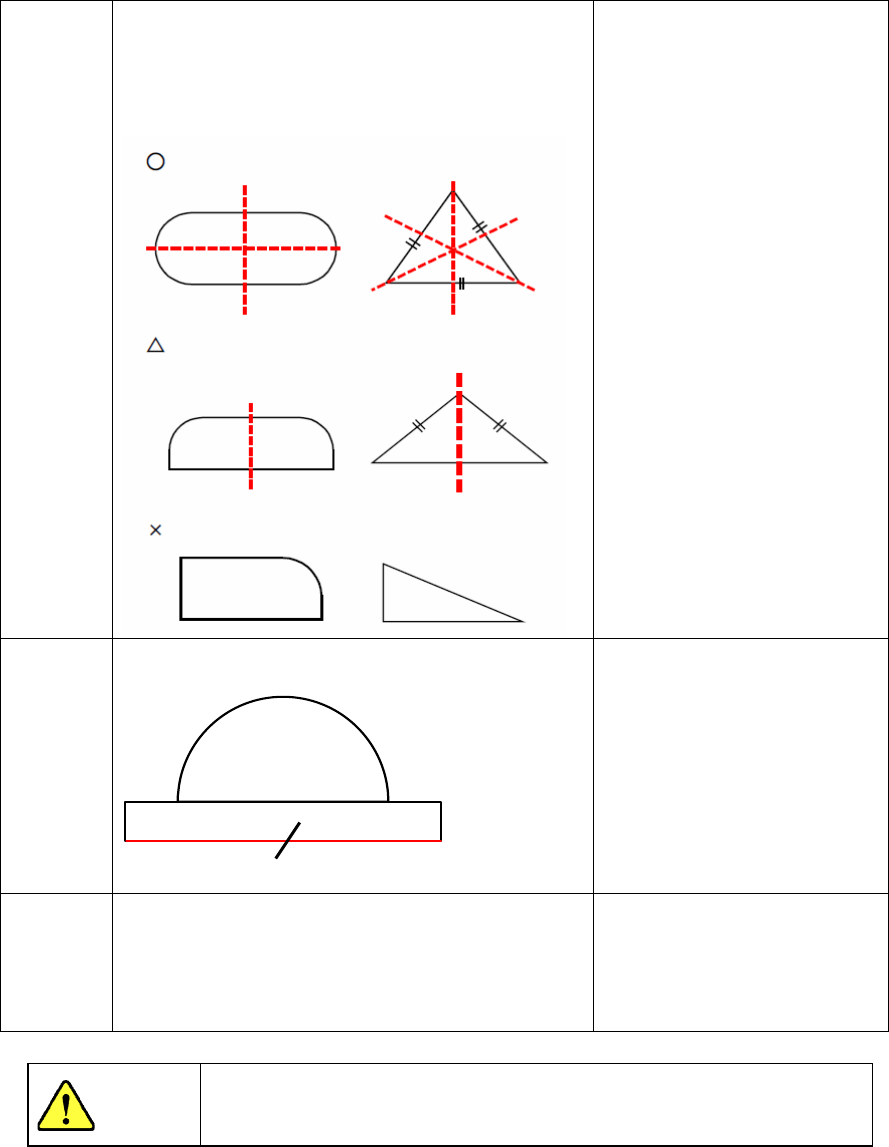

如果元件存在多个对称轴，因
能取得元件的准确的中心坐
标，此形状会非常有效(例：左
图「○」元件)。
对称轴为 1 个时，由于无法取
得元件的 Y 方向的准确的中心
坐标，有时会发生贴片偏移
(例：左图「△」元件)。但是，
由于此偏移量有再现性，输入
贴片偏移量的方法，有时也可
以使用。如果元件没有对称性，
此形状无效(例：左图「×」元
件)。
灵活 3 用元件的最小幅度附近的数据计算XY的幅度、位移
量。从元件的X方向的1边的倾斜取得角度。
异形元件
可识别许多异形元件，但如果
元件的上下带有圆形，角度偏
移值会变得不稳定。（由于角
度取得时仅使用 1 边）
不设置 根据吸取姿势按贴片角度转动并贴片。 用于激光定中心不稳定的元件
(超出规格的极薄的元件)。此
时不进行定中心而直接进行贴
片。因此贴片位置受吸取位置
影响。
元件形状的初始值根据元件种类而定。一般情况下，如果改变算法会导
致错误发生率增大。因此除特殊情况外，请绝对不要变更。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-67
6) MTC/MTS/DTS
●MTC速度： 不设置。
●吸取：不设置。
●传送器（滑梭）：不设置。
●MTS速度： 可指定MTS托盘的拉出速度。
●DTS速度： 不设置。
7）识别中心偏移
不设置。
第 1 部 基本篇 第 4 章 制作生产程序
4-68
（6） 检查
对“芯片站立”、“SOT方向检查”、“检测吸取位置偏差”、“判断异元件”进行设置。
“SOT方向检查”为选项。

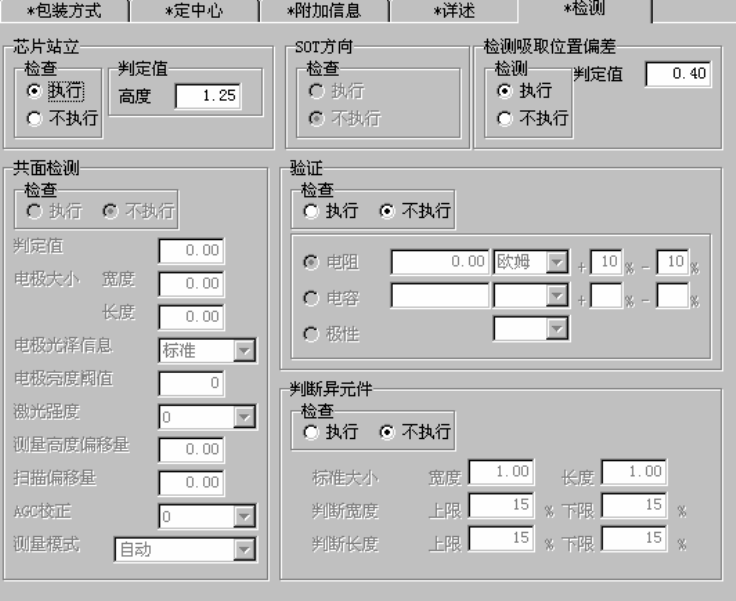

图 4-3-5-2-10 元件数据(检测)
1) 芯片站立
指定是否对芯片站立进行检查。
通常3216以下的芯片元件推荐进行检查，因此，选择元件类型为「方形芯片」后，即自动被设置
为[是]。
※判定值： 根据已输入的元件高度尺寸计算并自动输入。
激光定中心时测定值超过此处的设置高度时，则判定为芯片站立错误。
2）共面检测
不设置。
3) 验证
不设置。
