第 1 部 基本篇 第 4 章 制作生产程序
4-70
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台架上的元件供给装置，有带式供料器、管式供料器、散件供料器、托盘支架（托
盘工作站），以及作为其他元件的供给装置的MTC和MTS。
在1个供料器台架上，用于供料器设置的孔有79个，供料器前端的销所插入的孔的编号即为该供
料器的配置编号。
※ 吸取位置会根据优化自动配置，但在下列情况时，请用手动进行配置。
●固定供料器的配置时
●进行优化后，变更供料器的配置时
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新
计算吸取数据中的吸取坐标。
因此，如果读入其他机种的生产程序时，务必再确认吸取坐标。
4-3-6-1 吸取数据画面的显示
显示吸取数据，先打开列表画面。
图 4-3-6-1-1 吸取数据 列表画面
注意：
第 1 部 基本篇 第 4 章 制作生产程序
4-71
双击元件名或点击画面左侧的“表格”选项卡，打开以下的表格画面。
元件名、包装方式、供应装置分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置（编号）”、“通道号”、“吸取坐标”、
“状态”7个项目。
图 4-3-6-1-2 吸取数据 表格画面
例) 配置在前面 41 号示例。
1)表格画面中的操作
①在表格画面上，从“供应”下拉式列表中选择“前面”。
②输入供料器“位置”41。
图 4-3-6-1-3 图 4-3-6-1-4
第 1 部 基本篇 第 4 章 制作生产程序
4-72

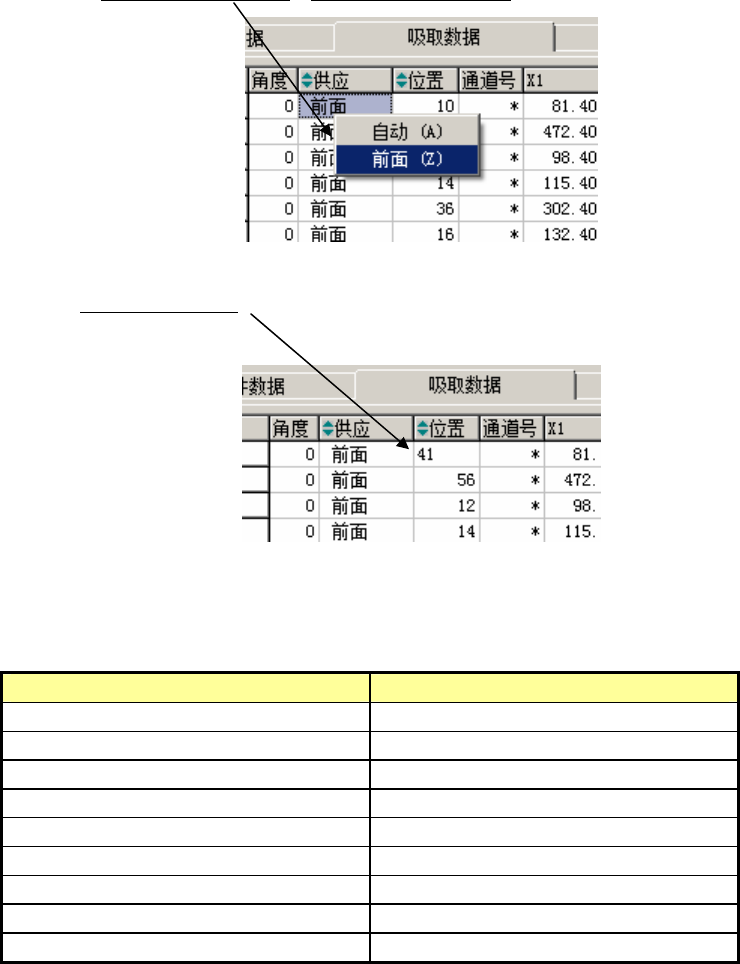

2)在列表画面中的操作
①用轨道球右键单击此处
，在列表中单击“前面”。
②用键盘输入“41”
。
因带式供料器的宽度，所占有的供料器台架安装孔的范围不同。
带式供料器、散件供料器的种类 占有的供料器安装孔数
8mm 2
12mm 3
16mm 3
24mm 4
32mm 5
44mm 8
56mm 8
72mm 10
散件供料器 2
因此，使用8mm带式供料器时，1个供料器台架最多可配置40个供料器，而使用32mm带式供料器时
最多可以配置16个。
