第 1 部 基本篇 第 4 章 制作生产程序 4-75 5) 吸取坐标 指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。 需要微调时，请通过示教进行。 ● 为了防止人身伤害， 示教时切勿将手放入装置内部， 也不要将脸和 头靠近装置。 ● 在尚未进行过供料器台架识别的情况下(返回原点后的立即)进行 示教时， 贴片头会横越供给装置的上方。 因此请勿将手和脸等伸入 或靠近装置内。 ● 使用 HMS 时，切勿使激光直接或通过…
第 1 部 基本篇 第 4 章 制作生产程序
4-74

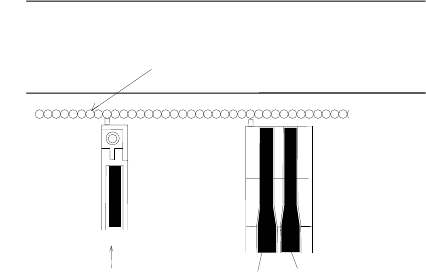

4)通道号(仅管式供料器需要设置)
选择管式供料器的通道号。
通道号面向机器从左到右按顺序为1，2。
1
3
9
搬送路
3
9
F
-
穴
フィーダ取付
通道 1
通道 1 通道 2
送料器安装孔
传送通道
第 1 部 基本篇 第 4 章 制作生产程序
4-75
5) 吸取坐标
指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。
需要微调时，请通过示教进行。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在尚未进行过供料器台架识别的情况下(返回原点后的立即)进行
示教时，贴片头会横越供给装置的上方。因此请勿将手和脸等伸入
或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。

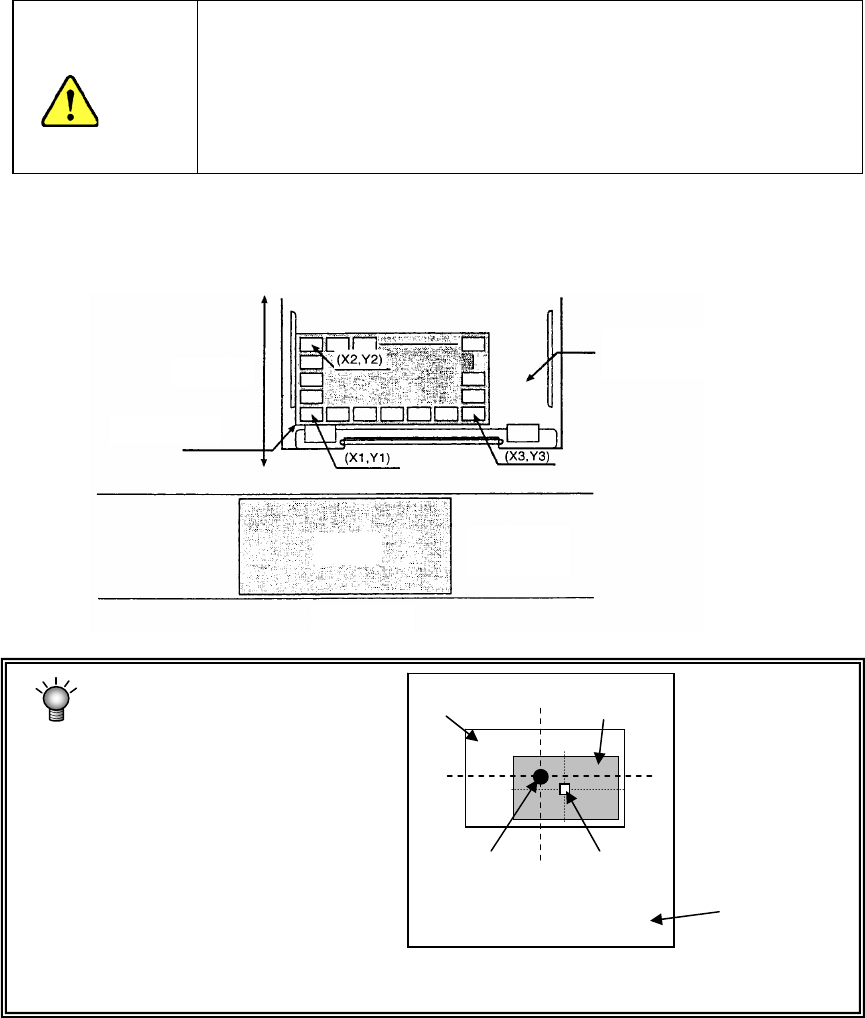

带式供料器、管式供料器、散件供料器只可输入“X1Y1”。托盘，因贴片头要移动到各元件的位
置进行吸取，因此，必须进行3处(下图X1Y1、X2Y2、X3Y3)示教。
XY，请设置放入元件后的框的
中心，而不是元件中心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
框
元件
框的中心
元件中心
供应装置
拉出放进
MTS、托盘支架（托
盘工作站）
托盘顶住位置
传送通道
机器前侧
基板
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-76
6) 状态
在生产进行时，指定是否使用该元件的供给装置。初始设置为“使用”。
要变更时，请按[F2]键或单击轨道球右键。
有多个元件供给装置(供料器等)时，请指定本次生产使用的供应装置。
只有1个供应装置时，若指定“No”，则会在数据一致性检验时发生错误。有多个供给装置时，
被设置为“No”的供给装置不能执行替代。
