第 1 部 基本篇 第 4 章 制作生产程序 4-86 （6）选项 选择“选项”选项卡，则显示下图的对话框。 1） MTC/MTS 托盘优先权（指定同一托盘集中配置） 设置对 MTS 供应的同一种类托盘元件，是统一配置，还是以供给速度优先配置。 ● 同一托盘集中配置：以同一元件种类为单位配置。 ● 安排托盘优化供给时间：以供给速度优先配置。 图 エラー ! 指定したスタイルは使われていません。 -1 同一托盘元件的配置示例 2） 基板/…
第 1 部 基本篇 第 4 章 制作生产程序
4-85
（4） 贴片顺序
指定贴片数据的排列顺序，是按输入顺序，还是替换为优化结果。
● 分配生产程序文件输入顺序：不改变贴片数据的排列顺序。
● 在每个优化命令中分配：将贴片数据的排列顺序改为优化结果的顺序。
从菜单栏上选择“优化/分开贴片数据”，可浏览优化后的结果。
“在每个优化命令中分配”，是指对已经优化的数据进行编辑(优
化结果可浏览，但不能编辑)的功能，如果执行该功能，则原来按
输入顺序的数据将被删除。因此，执行该功能前请对数据进行备
份。
（5） 不间断运行
不设置。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-86

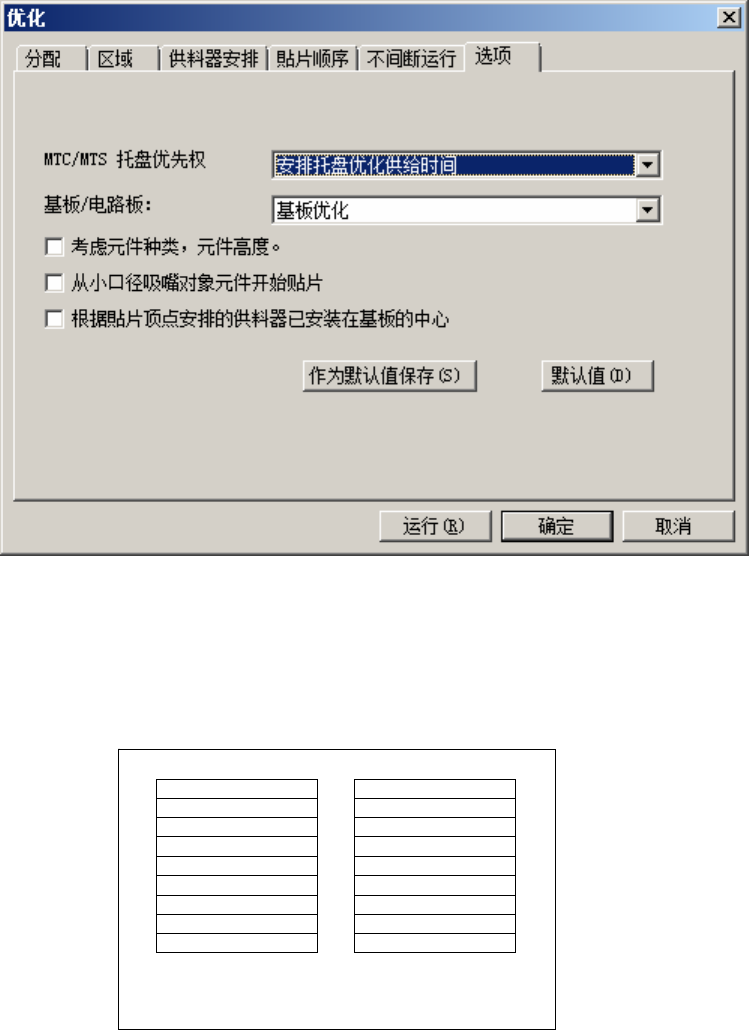

（6）选项
选择“选项”选项卡，则显示下图的对话框。
1） MTC/MTS 托盘优先权（指定同一托盘集中配置）
设置对MTS供应的同一种类托盘元件，是统一配置，还是以供给速度优先配置。
● 同一托盘集中配置：以同一元件种类为单位配置。
● 安排托盘优化供给时间：以供给速度优先配置。
图エラー! 指定したスタイルは使われていません。-1 同一托盘元件的配置示例
2） 基板/电路板：设置是以电路为单位进行优化，还是以整个基板为单位优化。
●基板优化： 使全部电路如同在单板基板上展开优化。
生产速度会加快，但贴片顺序将变得复杂。
●电路优化： 逐条电路进行优化。
元件种类 A
A
A
元件种类 B
B
B
元件种类 C
C
C
元件种类 A
元件种类 B
元件种类 C
A
B
C
A
B
C
同一托盘集中配置 供给速度优先配置
第 1 部 基本篇 第 4 章 制作生产程序
4-87

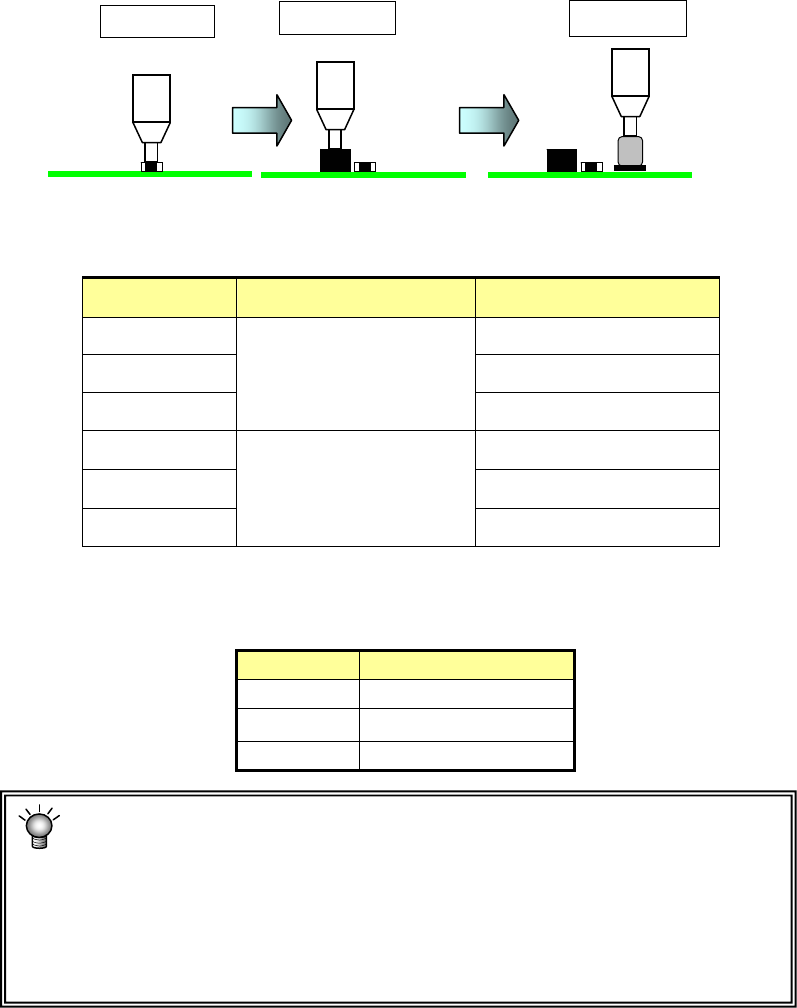

3） 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器元件优先进行贴片。
优先顺序
元件种类
元件高度(mm)
1 0 ＜ t ≦ 5.5
2 5.5 ＜ t ≦ 12
3
非铝电解电容器元件
12.0 ＜ t
4 0 ＜ t ≦ 5.5
5 5.5 ＜ t ≦ 12
6
铝电解电容器元件
12 ＜ t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(暂停)”中选中“元件用完时暂停”时，如果
生产中因元件用完等无法贴片，则将忽略该元件并继续进行贴片。
该元件将在补满后重启生产时被最后贴片。
此时，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了
“考虑元件种类、元件高度”
时，建议选择操作选项中的
“元件用尽时暂停”。
4） 从小口径吸嘴对象元件开始贴片：
选中后，优化为从使用小口径吸嘴的元件开始优先贴片。
5） 根据贴片顶点安排的供料器已安装在基板的中心（将基板的中心作为贴片集中点配置供料器）：
设置供料器配置基准的贴片峰值点的计算方法。
选中时，将基板的中心作为贴片顶点配置供料器，在“供料器配置选项”的“贴片峰值点”设置
为无效。
贴片顺序①
贴片顺序②
贴片顺序③
