第 1 部 基本篇 第 4 章 制作生产程序 4-90 4-4-2-2 保存文件 如果是新建程序，从优化条件设置画面中单击 “执行” 按钮后，会显示 “另存为” 画面。请指定 文件名并进行保存。 ① 指定“保存在”的 “驱动器”和“目录” 。 ②输入文件名 ，单击「保存」 。
第 1 部 基本篇 第 4 章 制作生产程序
4-89
优化正常结束时，“正在进行优化”画面会消失。
发生错误时，则显示错误信息。
在进行优化的过程中，可通过单击“中止”按钮来中断优化。

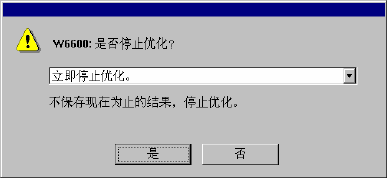

单击“中止”按钮，会显示如下的确认信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-90
4-4-2-2 保存文件
如果是新建程序，从优化条件设置画面中单击“执行”按钮后，会显示“另存为”画面。请指定
文件名并进行保存。
① 指定“保存在”的 “驱动器”和“目录”
。
②输入文件名
，单击「保存」。
第 1 部 基本篇 第 4 章 制作生产程序
4-91
4-4-2-3 确认分开贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”。
图4-4-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更过生产程序时，不能选择。
显示如下的“分开贴片数据”画面。
图4-4-2-3-2 分开贴片数据显示例
●优化顺序显示时的粗线
，表示在 1 次吸取贴片的周期动作中被配对的数据的区分。
