第 1 部 基本篇 第 4 章 制作生产程序
4-93
4-4-2-5 供料器安排
以图形显示吸取数据的供料器安排内容。
从菜单栏中单击“显示”/“供料器安排”后，显示如下的画面。
1) 供料器编排窗口

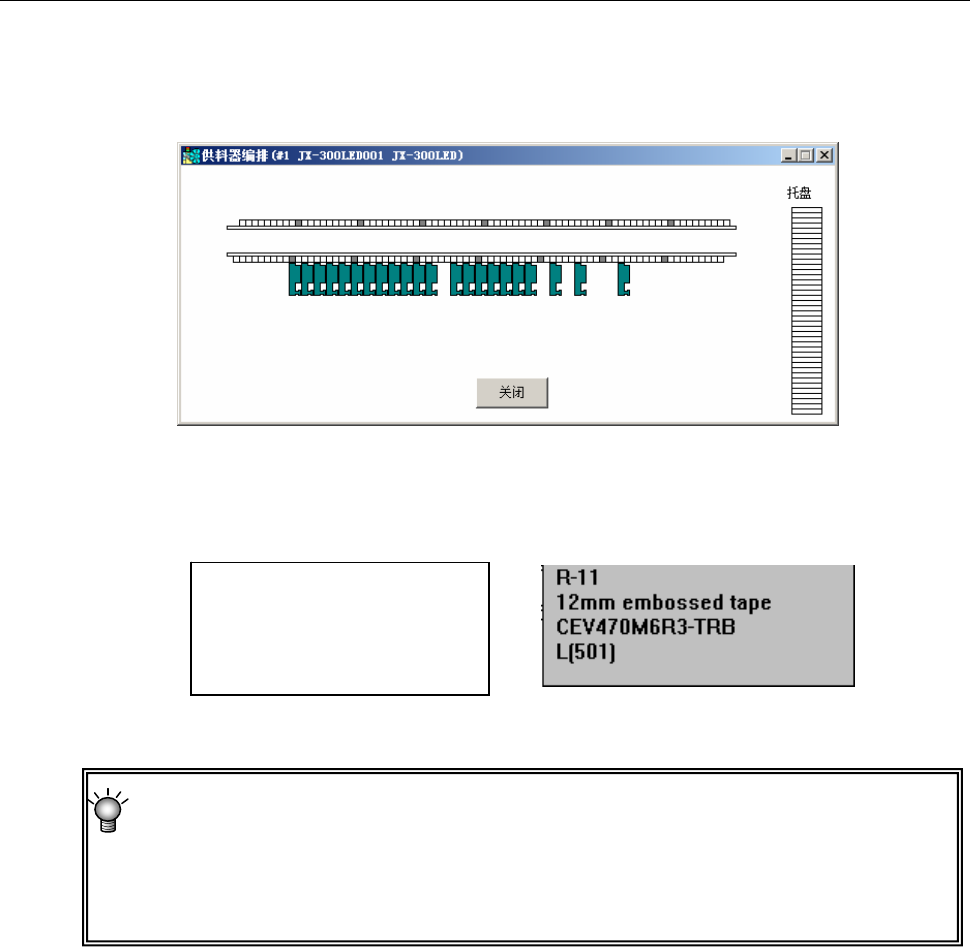

图4-4-2-5-1 供料器编排显示例
① 将轨道球移动到供料器编排窗口的供料器图上，即可显示该供料器的元件数据的部分内容。
图4-4-2-5-2 显示内容与显示例
定心方式(吸嘴编号)显示元件数据中指定的全部内容。根据机种，可能会显示无法使用
的定心方式(吸嘴编号)，如果进行优化，则根据该机种可使用的定心方式、吸嘴编号进
行安排。
采用 MTS 及托盘支架（托盘工作站）时，请将轨道球移动到供料器编排窗口右侧的相
应图形上。
供给装置的安装位置
送料器的种类
元件名称
定心方式（吸嘴编号）
通道编号
第 1 部 基本篇 第 4 章 制作生产程序
4-94
2) 在供料器编排窗口中编辑
在供料器编排窗口中，使用轨道球就可编辑供料器配置。
编辑后关闭供料器安排、站台选择画面时，会显示下列信息，询问是否把编辑内容反映到程序数
据中。
图4-4-2-5-3 确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ： 不保存变更内容并退出。
●取消 ： 返回关闭操作前的状态。
① 选择供料器
选择要移动、复制、删除的供料器。
被选中的供料器将区别显示。选择供料器的方法有以下几种。
表4-4-2-5-1 供料器的选择操作
编号 操作 结果
用轨道球指向供料器。 指向的供料器成为选中状态。
用轨道球指向供料器。
拖拽轨道球形成四边形，四边形内的供料器为选中状
态。
按住 CTRL 键的同时指向供
料器
如果还有其他要选中的供料器，按住该供料器
+CTRL 键，则指向的供料器成为选中状态。
按住 SHIFT 键的同时指向供
料器
点击最初指定的供料器，按住 SHIFT 键，再指向最
后要选中的供料器，之间的供料器全部为选中状态。
第 1 部 基本篇 第 4 章 制作生产程序
4-95
② 移动供料器
选择要移动的供料器后，拖曳到目标位置，释放（松开按钮），该供料器就会移动到其最近的供
料器安装位置。
点击
拖拽
释放
图4-4-2-5-4 移动供料器画面例
③ 复制供料器
选择供料器，拖曳时按住CTRL键，则可复制供料器。
④ 删除供料器
选择供料器，在反色显示状态下，按DEL键即可删除供料器。或选中供料器，在反色显示状态下，
按轨道球的右键，从显示的菜单中选择删除。
点 击
释放
