JUKI JX-300LED - 第378页
第 1 部 基本篇 第 4 章 制作生产程序 4-105 (10)单格复制 将选中的单元格注册到内存中。对象单元格为X、Y、角度、元件名。 要将其粘贴在数据中时，请执行下面的单元格粘贴命令。 (11)单格粘贴 用单格复制注册到内存中的数据，覆盖光标所在行的相应项目。 ·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。 (12)修改元件名称 修改元件名称。 选择后显示如下画面。请输入要变更的元件名，并单击“确定”。 …
第 1 部 基本篇 第 4 章 制作生产程序
4-104
3） 元件选择(列表显示)
显示迄今为止输入的内容。
图4-5-1-1-11 确认替换内容
●替换 ：逐一替换已选择行的数据。
●全部替换：进行所有数据的替换。
●询问替换：勾选此选项时，执行每1项替换前，会显示画面确认变更内容。
图4-5-1-1-12 确认变更内容的对话框
第 1 部 基本篇 第 4 章 制作生产程序
4-105
(10)单格复制
将选中的单元格注册到内存中。对象单元格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单元格粘贴命令。
(11)单格粘贴
用单格复制注册到内存中的数据，覆盖光标所在行的相应项目。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。
(12)修改元件名称
修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
图4-5-1-1-13 修改元件名称对话框
(13)反映元件层
将“元件数据”的层反映到“贴片数据”中。
(14)吸取偏差的更新
把“吸取数据”的吸取坐标，反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”，
可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”的吸取
偏移量。
第 1 部 基本篇 第 4 章 制作生产程序
4-106
(15)粘贴矩阵
剪切或复制，选择范围，进行粘贴矩阵。
* 本项命令，在使用排序功能时，不能选择。
1） 贴片数据
对贴片数据，将剪切或复制选择范围的数据，插入到光标前。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的贴片位置、Y方向的贴片位置加减
的同时，进行矩阵状复制。
执行贴片数据的展开粘贴后，元件ID全部作为“#”被粘贴。

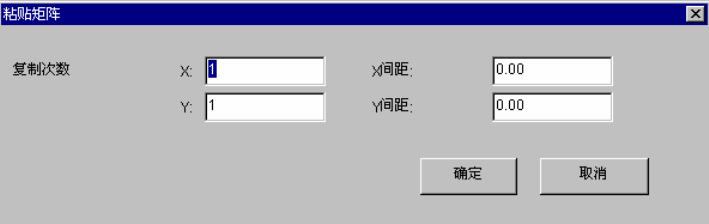

图4-5-1-1-14 展开粘贴对话框
①复制次数 X：指定在 X 方向的复制次数。
②复制次数 Y：指定在 Y 方向的复制次数。
③X 间距 ：指定 X 方向的贴片或吸取位置的增加部分或减少部分。
④Y 间距 ：指定 Y 方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
