第 1 部 基本篇 第 4 章 制作生产程序
4-111
(17)复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B
图4-5-1-1-22 多矩阵概念图
在要展开复制的生产程序中（上图的B），贴片数据中使用区域基准标记时，程序（B）的基板数
据的BOC标记将被当作区域基准标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板基准位置，与展开复制的生产程序的基板基准位置间的差(偏
移 X、Y、
θ
)。
④ 展开复制。
表4-5-1-1-2 基板的展开
基准基板 展开复制的基板 结果
单板基板 单板基板
矩阵电路板 单板基板
单板基板
非矩阵电路板 单板基板
单板基板 单板基板
矩阵电路板
考虑③的差额、基板数据，如果可在矩阵中展
开则作为矩阵展开。
不行时作为单板基板展开。
矩阵电路板
非矩阵电路板 单板基板
单板基板 单板基板
矩阵电路板
考虑基板数据，能够展开时，作为非矩阵基准
电路的贴片点展开。
不行时作为单板基板展开。
非矩阵电路板
非矩阵电路板 单板基板
第 1 部 基本篇 第 4 章 制作生产程序
4-112
4-5-1-2 列表画面的功能
在编辑程序画面的各种列表上，可以调整单元格的宽度，使用数据排序功能。
（1） 调整列表画面上的单元格宽度
在贴片数据等的列表画面上，可以调整单元格的宽度。
当轨迹球光标呈十字型时，把光标移到列顶端行（显示项目名称区域）的单元格边线附近。
当光标的左右都变成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。

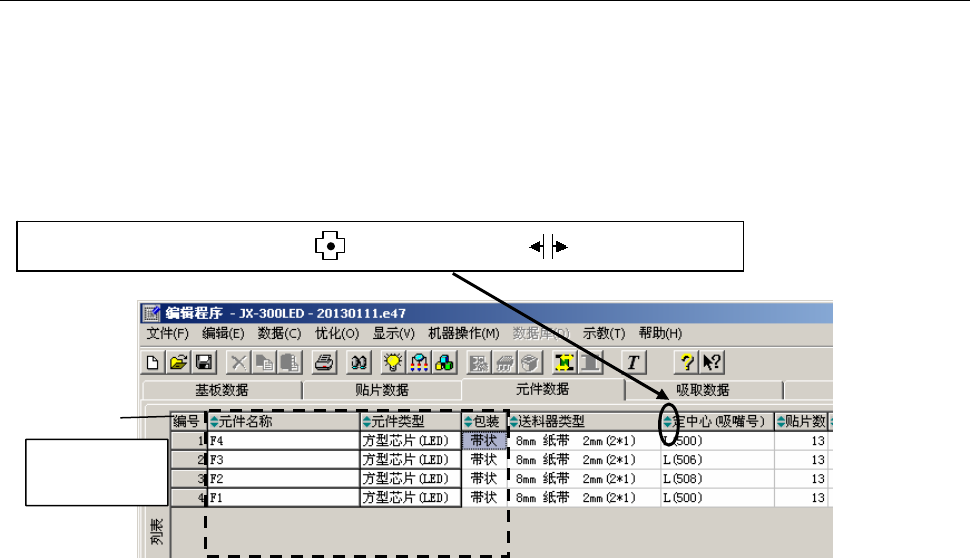

图4-5-1-2-1 调整单元格的宽度
但是，在元件数据列表画面上已标有元件名称、元件种类等的，画面虽能滚动，但在画面上固定
显示部分的单元格的宽度已经固定化，不能变更。
光标在单元格附近从十字型 ( ) 变成左右箭头( ) 时拖拉光标
不可调整单元
格宽度的区域
第 1 部 基本篇 第 4 章 制作生产程序
4-113
（2）列表画面的排序功能
当鼠标在列表画面上的列顶端行（标明项目名称的区域）出现排序状态图像标记（
）时，双
击该标题，即可把该标题变为排序关键字，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面会显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序

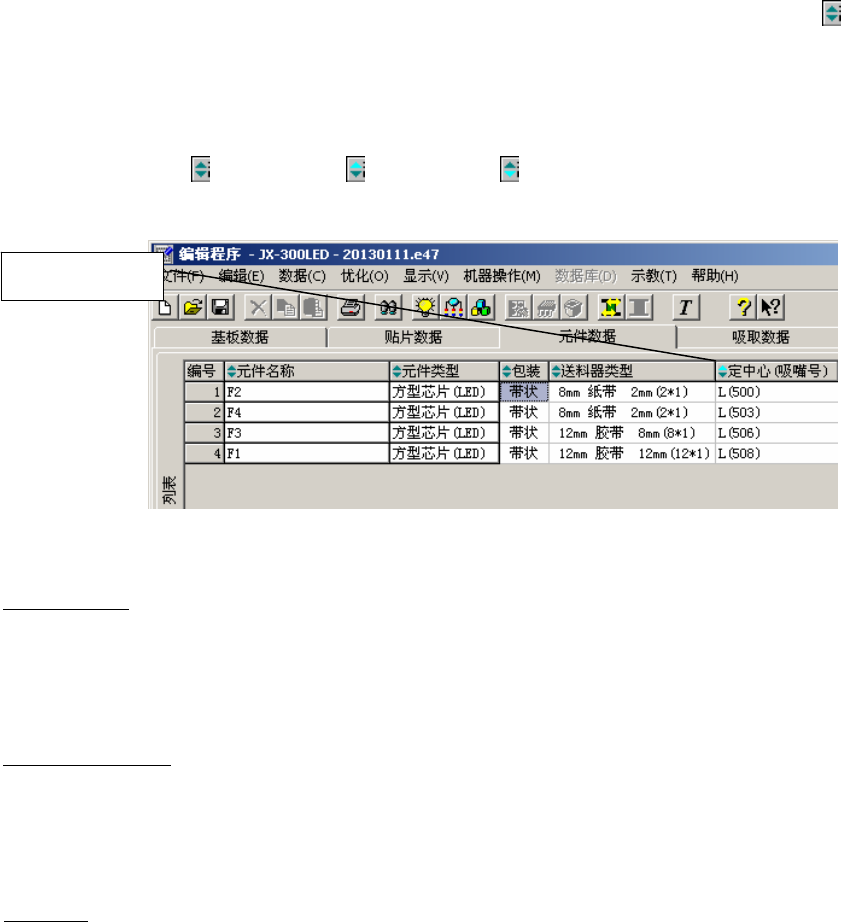

图4-5-1-2-2 排序画面举例 以定中心为排序关键字按升序排序）
清除排序状态
进行文件读入处理，或进行优化处理、或执行了机器操作－连续测量时，所有画面的排序状态即
被清除。
在供料器编排画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分编辑命令，在排序状态下无法使用。
无法使用的命令包括：“剪切”、“删除”、“插入行”、“复制并插入”、“粘贴矩阵（展开粘贴）”。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以做为排序关键字，显示出排序的数据。
吸取列表画面：
元件名称、包装方式、供给设备、供给（号码）均可做为排序关键字，使之显示出排序的数据。
供给与号码的排序是互相联动的，点击其中一栏都可进行排序。所出现的画面，供应装置均按前
面→后面的顺序排列，号码按升序、或降序排序显示。
双击列顶端行
