第 1 部 基本篇 第 4 章 制作生产程序
4-123
4-5-2-9 坐标的示教
（1） 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
1） 将光标移动到想要示教的数据位置上。
图4-5-2-9-1 坐标示教(1)
※ 如果是 XY 轴示教，只要在 X、Y 其中 1 个位置进行示教，则 X、Y 轴两个坐标都可自动输入。
2） 用示教按钮或 HOD 装置选择键，选择示教使用的装置(CAMERA 等)。
选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先输入有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
为了避免人身伤害，在操作 HOD 过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
注意
示教 BOC 标记
第 1 部 基本篇 第 4 章 制作生产程序
4-124
如果装置选择的是贴片头，而吸嘴与示教所要使用的吸嘴不同时，则应更换吸嘴。
此时，示教面板上、HOD 上的 LCD 会显示装置名称，可确认进行何种示教。

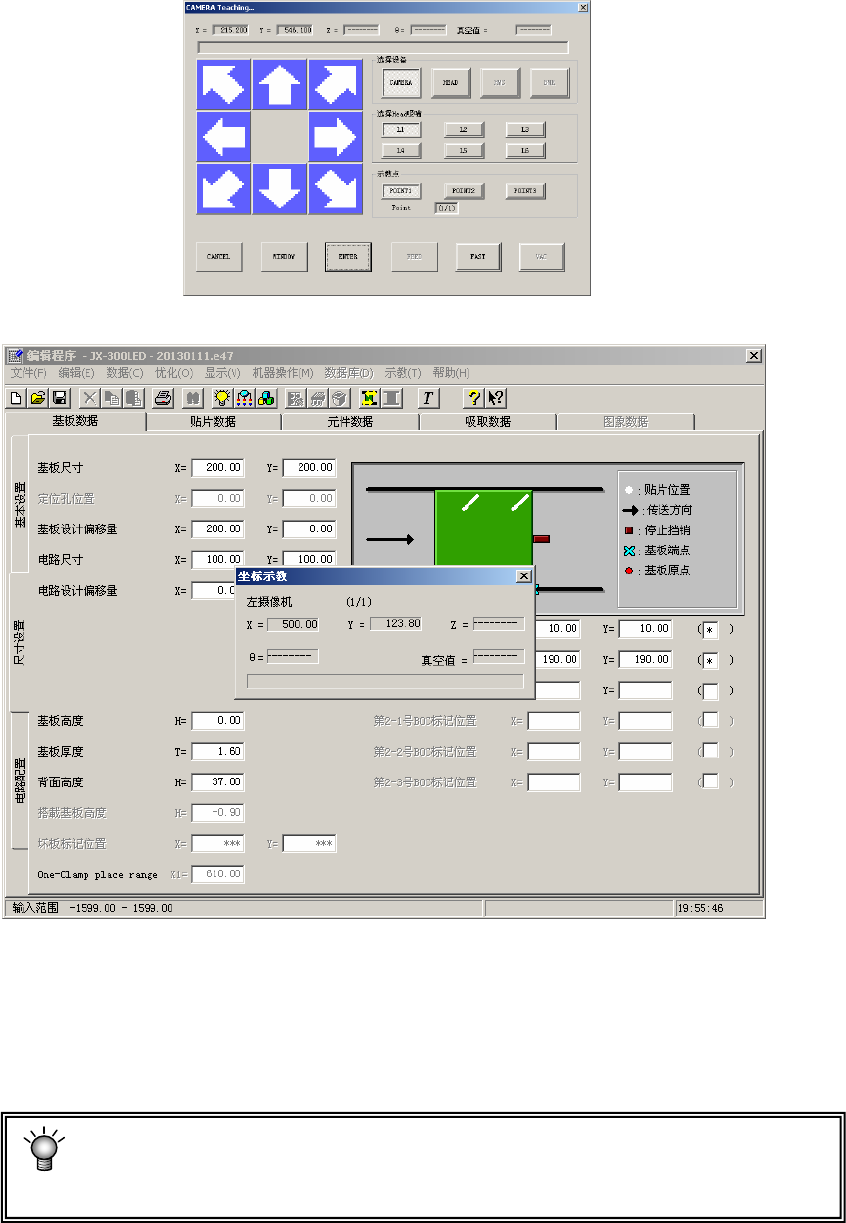

图4-5-2-9-2 坐标示教（面板）（2）
图4-5-2-9-3 坐标示教（HOD）(2)
3） 边看监视器，边按“移动键”，将十字光标对准坐标的中心。
此时，在移动装置时画面上显示的数值(坐标值等)将发生变化。
移动的装置到达移动界限时，会发出报错声，通知操作人员无法再移动。
每按 1 次“移动键”，可移动 0.01mm。选择正中的“FAST”后，每按 1 次“移动键”，
可移动 0.03mm。如按住不放，则移动更快。可在 LCD 画面上确认移动状态数值。
第 1 部 基本篇 第 4 章 制作生产程序
4-125
4） 请按“ENTER”键。获取已示教的坐标数据。
◇ 一个项目示教结束后，移动到下一示教项目的方法
可按下装置名键的下箭头键或HOD的NEXT键，移动示教项目。
同样，可按下装置名称键的上箭头键或HOD的PREVIOUS键，移动到上一项目。
在示教过程中按下HOD的CANCEL键时，可结束当前的示教。
如果在生产中按下CANCEL键，装置会返回示教前的坐标。
不在生产中时，装置不移动。
在示教中，若发生伺服电源断电现象(按下紧急停止按钮、区域传感器检测等)时，
蜂鸣器会鸣响，并结束示教。
