第 1 部 基本篇 第 4 章 制作生产程序
4-130
（3）Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至吸嘴前端与测定物体接触，获取高度。
先选择示教用的贴片头或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于贴片头和HMS。若选择其他装置，会发出报错声，此时需
要重新选择装置。
用HMS示教时，在摄像机进行XY轴示教后，移动到测量点，按下HMS装置键即可开始示教。
再按ENTER键，确定示教值。
使用 HMS 进行示教时，因被测量元件的表面(测量面)的表面状况(光泽、表面粗糙
程度)，有时会导致激光散射，从而无法测定。

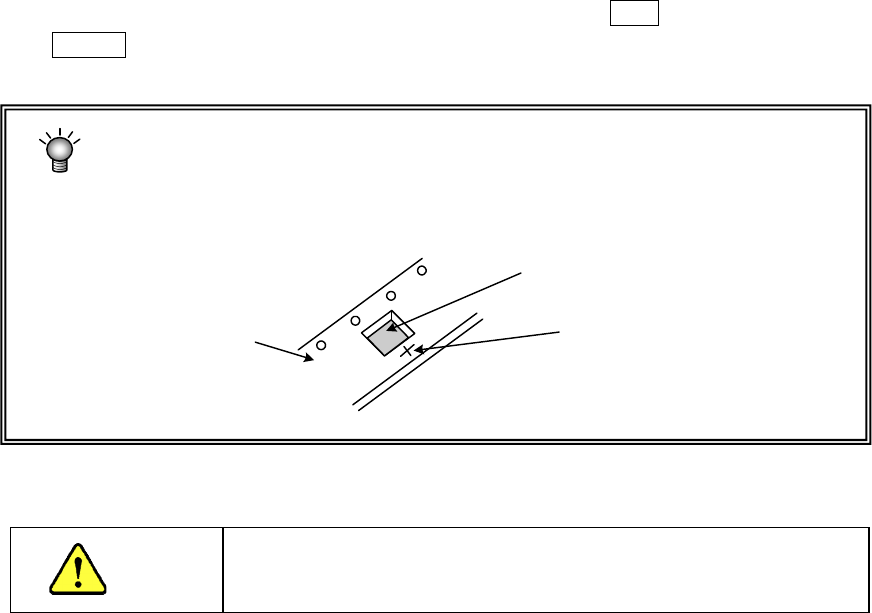

此时，请参见下图，将激光移动到带料托架上，以该点代用，进行 Z 轴的示教。
为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
带料托架
元件
测定点
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-131
4-5-2-10 标记的示教
对识别标记用的信息进行示教。
为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标记
的明亮度判断基准值)、检测框的大小等5种信息。
（1）基板标记的示教
<步骤>
1） 将光标移动到示教对象数据的标记位置。
但进行识别的示教时，需预先输入标记的 X、Y 坐标。
图4-5-2-10-1 基板标记示教(1)
2） 请按示教按钮、或 HOD 的 CAMERA 键。
●在打开安全盖的情况下，会显示如下画面。
图4-5-2-10-2 确认画面
第 1 部 基本篇 第 4 章 制作生产程序
4-132
按继续键则继续进行示教，摄像机会移动到标记的XY坐标处，监视器画面上显示出示教对象(要
记忆的)的图案。
※当监视器画面上没有想示教的图案时，请检查输入的坐标是否正确。
※陶瓷基板为白色标记时，在此后请再按下“CAMERA”。按摄像机键，可切换极性。
3） 请设定检出框。
按上下左右箭头键(使用 FAST 键可加速刻度框的移动速度)，调整上、左、下、右（按顺序输
入），设置刻度框。
此时，将自动识别标记，取得校正所需数据。
自动获得标记周围的降噪级别（Noise Cut Level），并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整，使标记清晰可见，把周围的干扰降低到最低。
调整结束后请按 ENTER 键。
显示摄象机图像和长方形框。
首先设定上面及左面的刻度框。
请调整至与标记的上面及左面一致。
调整后按 ENTER 键。
同样的，设定下面及右面的刻度框。
调整后按 ENTER 键。
