第 1 部 基本篇 第 4 章 制作生产程序
4-140
当不需要改变检出框时，只按ENTER键输入。
**********
**********
此时，如果按下 HOD 的 PREVIOUS 键，可以返回刻度框的示教 3)的操作)中。
6） 识别的示教结束后，标记数据的旁边会显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
在示教过程中按下HOD的CANCEL键，可结束当前的示教。(此时，至此输入的数据将全部无效)
按下CANCEL键时，装置不移动。
● 关于设置模板时的注意事项
① 请确认在检出框内没有与已设定的模板相类似的类型（Pattern 图案）。
② 类型（Pattern 图案）的大小与标准标记相同，请设置为 0.5～3mm。
③ 坐标值请采用设计值(CAD 数据)。用户指定模板数据，不能求出精确的类型（图案）中心位
置。由于是以十字光标的移动来进行示教，所以用户指定的位置会直接被视作中心位置(而通
常的标记，是通过计算获得重心位置，作为类型（图案）的中心位置，不会产生误差)。
④ 用户指定的模板，不能进行图像复制。
⑤ 要把使用用户指定的模板的生产程序保存到 FD 时，如果空余容量不足可能无法保存生产程
序。
⑥ 从 FD 读取使用用户指定模板的生产程序很花时间，所以建议不要直接用 FD 读取或保存。
⑦ 要复制 SSD 里保存的生产程序时，请从主菜单的“文件”－“文件管理(资源管理器)”中复
制到 FD。
调整完成后按 ENTER 键。
在画面下显示“Set Right-Bottom Point”。

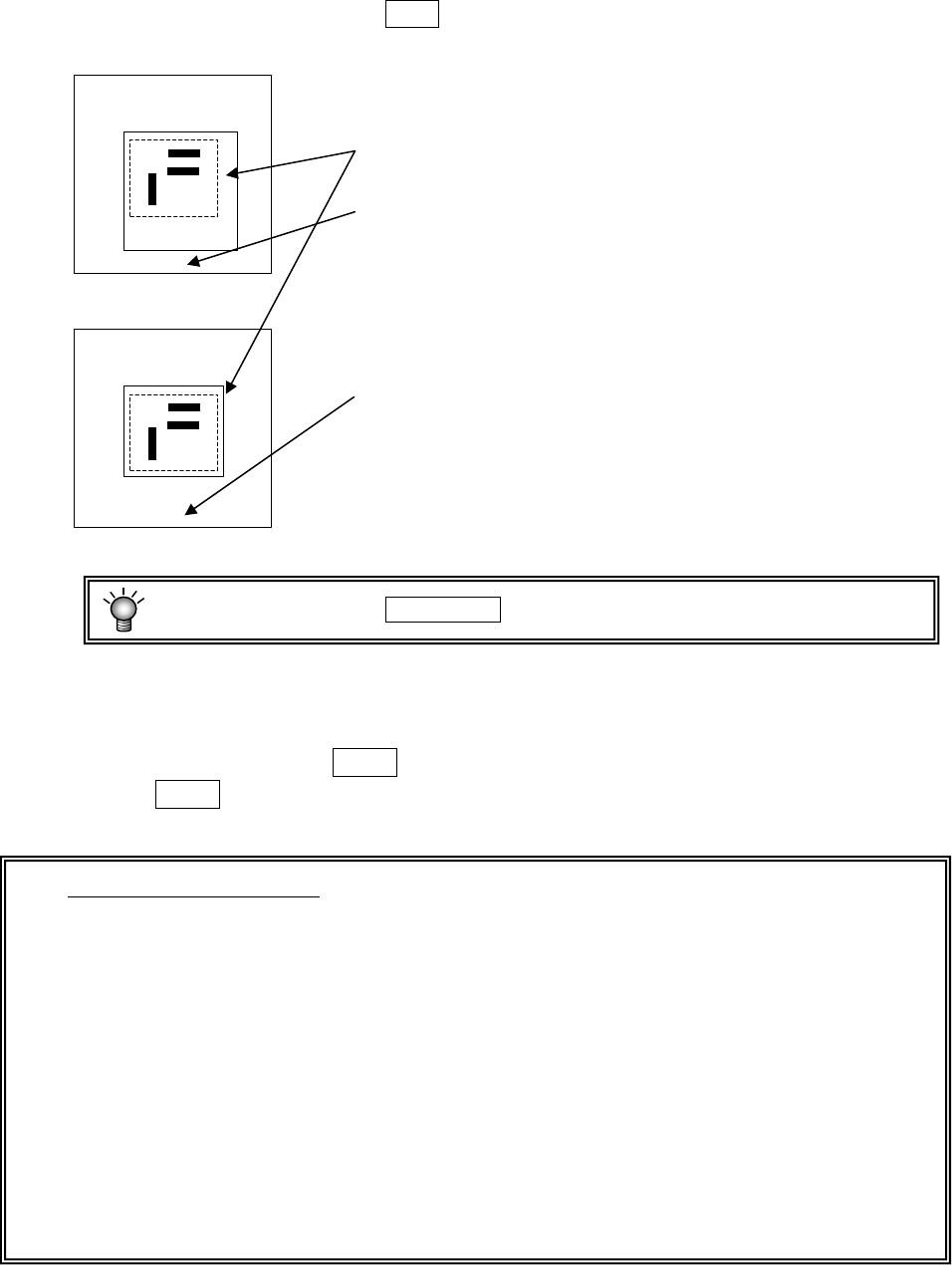

与刻度框同样，设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际不显示。
在画面下方显示“Set Left-Top Point”。
第 1 部 基本篇 第 4 章 制作生产程序
4-141
4-5-3 设置环境
设置编辑程序的环境。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。

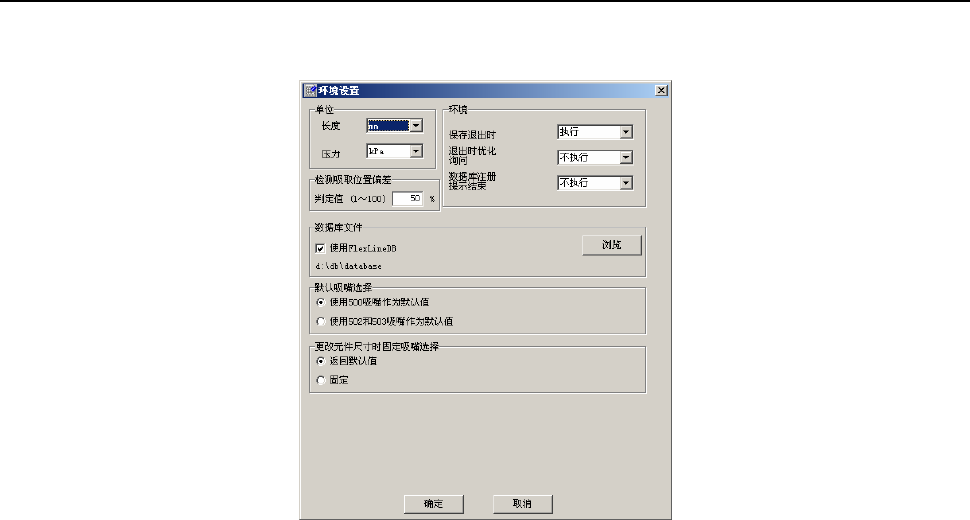

图4-5-3-1 环境设置
1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
2) 环境
① 保存退出时（※本功能仅限于 EPU。）
●执行：在下一次启动编辑程序时再次显示以下的项目。
1.工具栏的显示/隐藏
2.读入文件名
3.窗口尺寸
编辑程序结束后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行：下次重启编辑程序时，显示新建文件名画面。
② 退出时优化询问
●执行：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行：不显示询问。
③ 数据库注册提示结束
●执行：将元件数据注册到数据库并结束后，通知注册已完成。
●不执行：不进行通知。
第 1 部 基本篇 第 4 章 制作生产程序
4-142
3) 数据库文件
数据库是指注册元件数据的文件(详细内容请参见“第1部 第5章数据库”)。
编辑程序中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
●要使用 Flexline 数据库时
①单击“使用 FlexlineDB”左侧的复选框，勾选需要的项目。
②单击“浏览”，在“打开”画面中选择数据库文件。

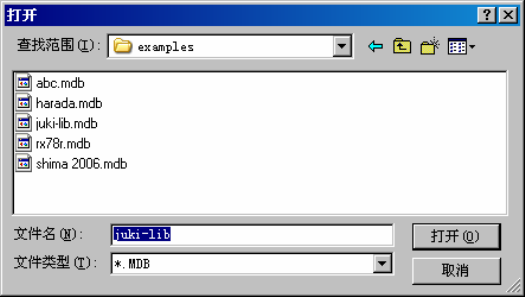

图4-5-3-2 打开文件
4) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，在“元件数据”
中自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果“元件数据”中输入的元件尺寸为“2mm×1.2mm”，则将自动选择“500号吸嘴”。
5） 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章[4-5-4-3 检查]检测吸取位置偏差章节的
说明。
6) 更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定” ：即使变更元件尺寸，也保持现在选择的吸嘴号不变。
