第 1 部 基本篇 第 1 章 设备概要 1-27 1-2-6 定心系统 本装置采用非接触式定心方式 ，从侧面照射LED激光，读取其光影 ，根据激光校准传感器识别 元 件位置角度。 图1-2-6-1 LNC60 上下移动Z轴，真空吸取元件，向元件投射LED光线。LED光线被元件遮住的部分呈阴影， 用 θ 轴旋转元件时，阴影宽度便会有变化。 ◇ 可从阴影宽度的变化，求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴片。 ＜有关保…
第 1 部 基本篇 第 1 章 设备概要
1-26
（4）间隙
请确保各识别标记周围没有导体图案、低温焊
接保护层、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方形，
其边与识别标记外围距离0.5mm以上。
图1-2-5-5 识别标记的间隙区域
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
0.5 mm 以上
第 1 部 基本篇 第 1 章 设备概要
1-27
1-2-6 定心系统
本装置采用非接触式定心方式，从侧面照射LED激光，读取其光影，根据激光校准传感器识别元
件位置角度。
图1-2-6-1 LNC60
上下移动Z轴，真空吸取元件，向元件投射LED光线。LED光线被元件遮住的部分呈阴影，
用
θ
轴旋转元件时，阴影宽度便会有变化。
◇ 可从阴影宽度的变化，求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴片。
＜有关保护激光装置玻璃面的注意事项＞
激光装置的元件检测部位外罩是玻璃制品，如果划伤后，可能会造成识别错误，
所以务必注意：
1.请勿使用超过激光识别尺寸最大限度的元件进行激光识别。
2.最大尺寸的元件尽管是标准规格以内，但移动吸取位置时会使元件接触玻璃
面，务请格外注意。
规格 （激光识别最大元件尺寸）
LNC60 正方形元件: □33.5mm 一边长度:33.5mm
注意
若不按本说明书的步骤进行控制、调整与操作，可能会受到辐射，有危险。
玻璃面
注意
第 1 部 基本篇 第 1 章 设备概要
1-28

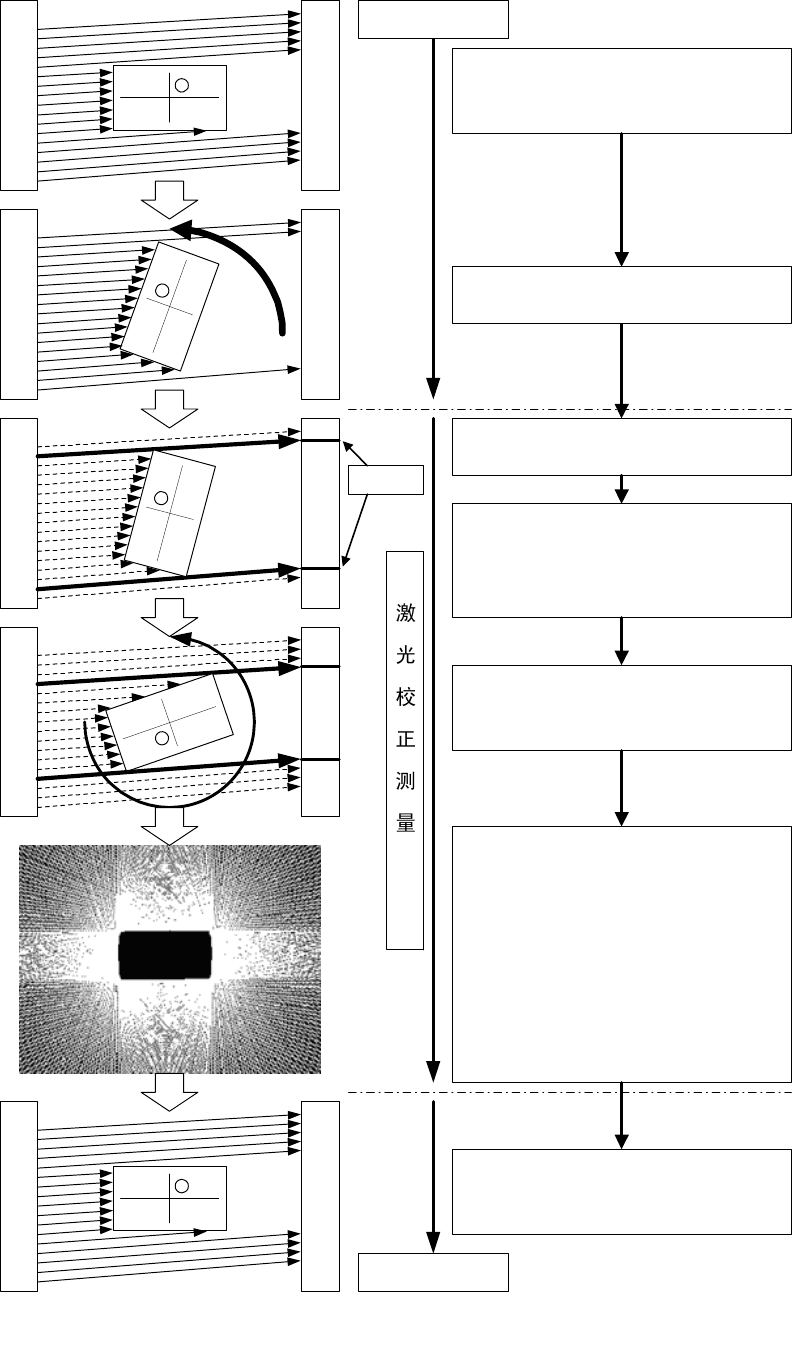

（1）激光校正定心流程
1）LNC60 时
吸取元件
驱动 Z 轴，吸取元件，
把元件对准激光校正高度。
开始旋转
θ
轴。
θ
轴加速时，测量尚未开始。
θ
轴旋转到一定程度后，
开始进行激光校正测量。
传感取得元件遮影的边缘（端）位
置数据。与边缘位置对应的光束做
为元件的“切线”，存入传感器。
θ
轴旋转 360°，取得各个角度
的切线数据。
旋转 360°后，传感器根据取得的各角
度的切线数据，生成和分析元件的外
形，把测量结果返回贴片机。
·元件尺寸
（X 方向：wX Y 方向： wY）
·吸嘴旋转中心与元件中心间的偏移量
（X 方向：dX Y 方向： dY）
·角度（
θ
）的偏移量：dRz
位置偏移（dX，dY）
角度偏移（dRz）
校正后，进行贴片。
贴片
边缘
图1-2-6-2
①
②
③
④
⑤
⑥
