第 1 部 基本篇 第 4 章 制作生产程序
4-159

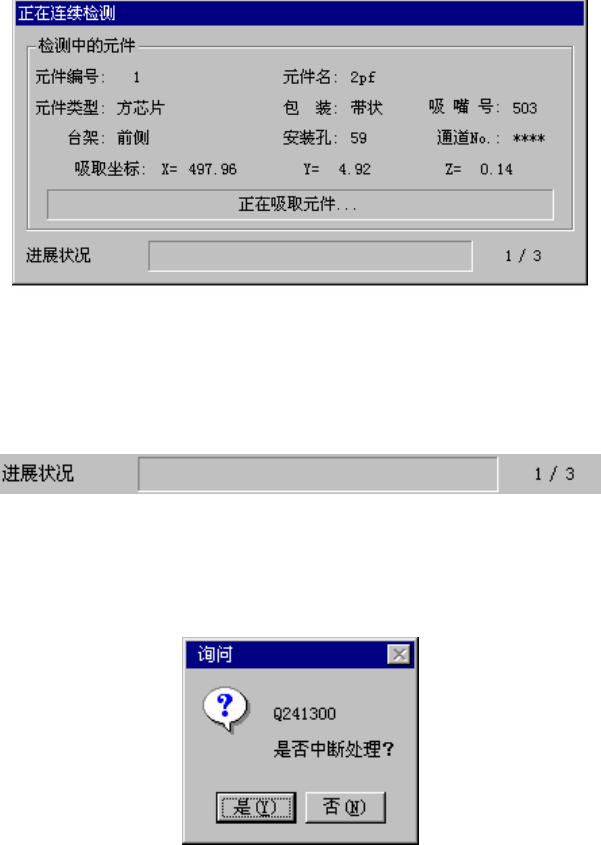

② 正在连续检测的画面
连续检测过程中显示如下画面。
显示连续检测的元件内容及吸取位置，依次显示处理内容。
图 4-5-4-2-14 正在连续检测
ⅰ 进展状况
进度条显示当前的进展情况。
要强行中止检测时，请按下<停止>开关，则显示以下对话框。
请选择是否结束。
图 4-5-4-2-15 询问是否结束检测
第 1 部 基本篇 第 4 章 制作生产程序
4-160

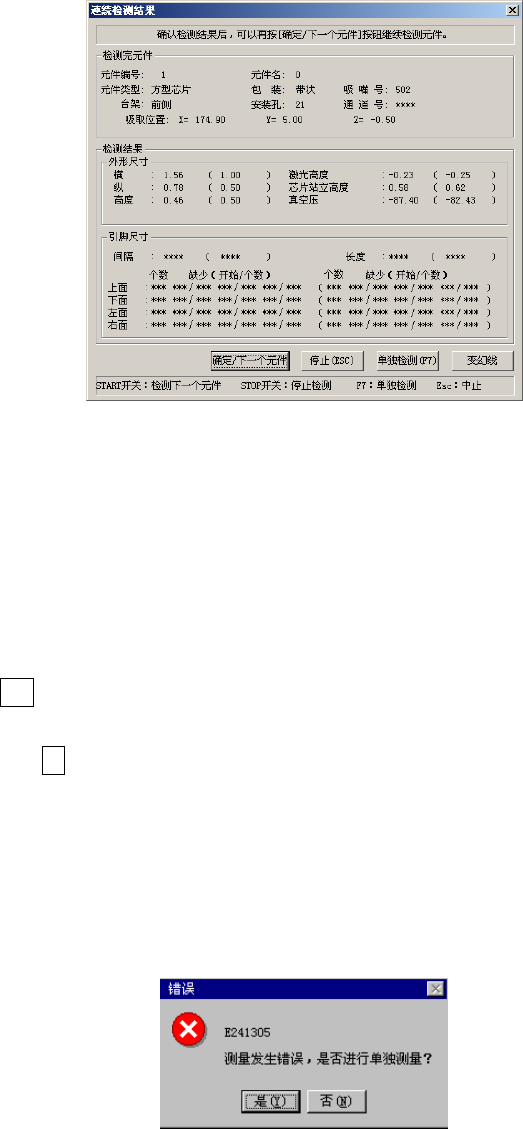

③ 连续检测结果
连续检测结束后，显示如下的结果画面。
图 4-5-4-2-16 连续检测结果
ⅰ 检测完元件
显示元件内容及吸取位置。
ⅱ 检测结果
显示检测结果的值。( )内显示原来的元件数据的值。
未进行检测的项目显示***。
ⅲ 确定/下一个元件(<START>开关)
使检测结果生效，将结果的值储存到元件数据中。然后进行下一元件的检测。
ⅳ 停止(ESC键)
使检测结果无效，然后停止连续检测，返回原来的连续检测条件的设置画面。
ⅴ 单独检测(F7键)
转入单独检测模式。
ⅵ 变幻线
从激光单元取得检测(SWEEP)所得到的数据，以图表（变幻线）显示元件的轮廓。
ⅶ 检测错误
因某种原因在检测中发生错误时，显示如下信息。
选择“是”，可转入单独检测模式。
图 4-5-4-2-17 连续检测错误
第 1 部 基本篇 第 4 章 制作生产程序
4-161
④ 连续检测结束
检测完指定条件的所有元件后，显示如下信息。
图 4-5-4-2-18 连续检测结束
4-5-4-3 检查
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY
θ
偏差值。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）图像识别检查
不能选择。
（2）共面性检查
不能选择。
注意
