④ 连续检测结束
检测完指定条件的所有元件后，显示如下信息。

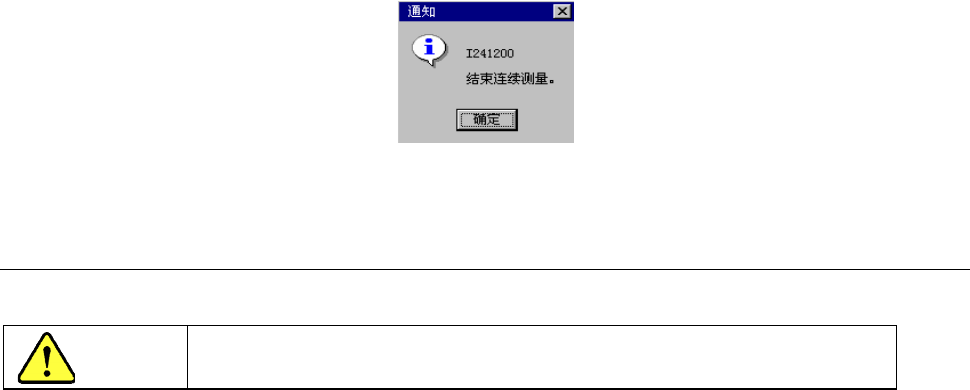

图 4-5-4-2-18 连续检测结束
4-5-4-3 检查
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY
θ
偏差值。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）图像识别检查
不能选择。
（2）共面性检查
不能选择。
注意
第 1 部 基本篇 第 4 章 制作生产程序
4-162
（3）检查速度
本项功能为：通过模拟动作对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生产程序
的速度是否适宜。
检查速度功能流程概要，请见下图。

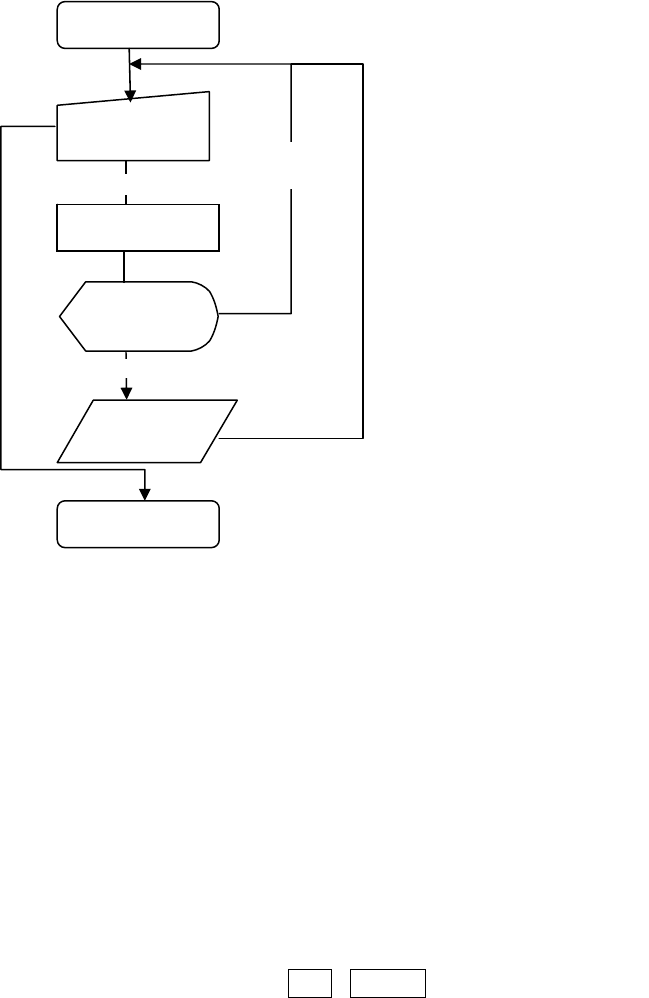

图 4-5-4-3-1 检查确认速度流程图
1) 检查速度的操作方法
检查速度操作概要
• 从菜单中选择 [检查速度] ，显示[以元件数据速度确认] 画面。
• 在[以元件数据速度确认] 画面中设置检查内容。
• 选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
• 在检查结果画面中选择 [确定]（[F8] 键）时，将该检查结果输入到元件数据里，并返回
检查元件数据速度画面。
• 在检查结果画面中选择 [取消] （ESC 键）时，不输入检查结果，返回[检查元件数据速
度]画面。
• 在[以元件数据速度确认]画面中，可以用 HOD 的 NEXT，PREVIOS 或 [F5] 键，[F6] 键向
替代元件移动。
开始检查速度
设定条件
（
对话框
）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
第 1 部 基本篇 第 4 章 制作生产程序
4-163
设置检查速度的条件
从菜单选择「确认速度」后，显示如下的设置[以元件数据速度确认]对话框。
图 4-5-4-3-2 检查元件数据速度对话框
① 被检元件
显示检查元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。没有吸取
数据时不显示各个项目，不能变更吸取位置、不能送料顶推、不能示教。
●送料
可顶推一次供料器，输送元件。
●偏差
需要移动吸取坐标时进行此项设定。也可以用示教面板或 HOD 装置进行示教。不反映到吸取
数据。
