第 1 部 基本篇 第 4 章 制作生产程序 4-166 3) 速度确认中对话框 确认速度时，会出现下列对话框，显示正在确认速度的元件内容及吸取位置。 逐项地实时显示运行中的处理内容。 图 4-5-4-3-5 速度确认中对话框 若要强行中止，请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。 图 4-5-4-3-6 询问检查后是否结束对话框 因 元件包装方式不同，如果元件尺寸为 1mm 以下，检查前会显…
第 1 部 基本篇 第 4 章 制作生产程序
4-165
步骤 2) 按下示教面板或 HOD 装置按钮，示教坐标，再按 ENTER 键确定。
图 4-5-4-3-3 示教中对话框（面板）
图 4-5-4-3-4 示教中对话框（HOD）
2) 检查种类
检查项目的功能概要列表如下。
表 4-5-4-3-1 检查项目功能概要
检查项目 检查内容 备注
自动（生产动作） 检查运行模拟生产模式时测出的从吸
取到贴装的结果偏移量。
XY 检查 XY 移动速度。
吸取 Z 轴上升 检查吸取上升动作的速度。 只限完成吸取数据时
贴片 Z 轴下降 检查贴装下降动作的速度。
θ
轴（其他） 检查测量外的
θ
轴旋转速度。
第 1 部 基本篇 第 4 章 制作生产程序
4-166

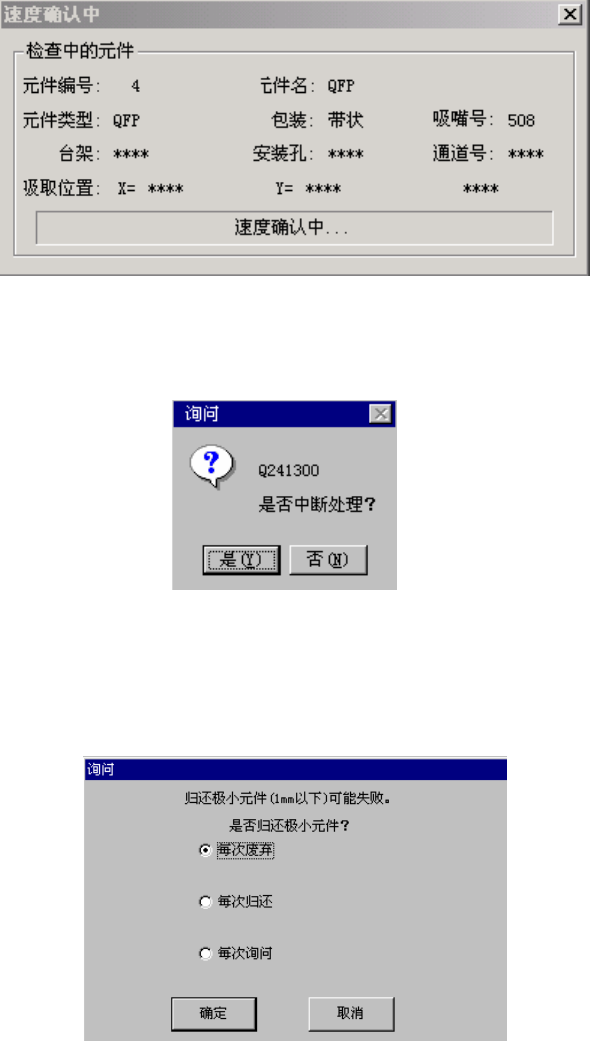

3) 速度确认中对话框
确认速度时，会出现下列对话框，显示正在确认速度的元件内容及吸取位置。
逐项地实时显示运行中的处理内容。
图 4-5-4-3-5 速度确认中对话框
若要强行中止，请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。
图 4-5-4-3-6 询问检查后是否结束对话框
因
元件包装方式不同，如果元件尺寸为 1mm 以下，检查前会显示选择归还元件、还是废弃元
件的对话框。
图 4-5-4-3-7 询问归还元件处理方法对话框
第 1 部 基本篇 第 4 章 制作生产程序
4-167
4) 检查结果
完成检查后显示如下检查结果对话框。
图 4-5-4-3-8 元件数据速度确认结果对话框
① 检测完元件
显示检查的元件内容。
