第 1 部 基本篇 第 4 章 制作生产程序 4-168 ② 检查内容 显示确认速度时所使用的检查内容。 ③ 检测结果 显示确认速度时的检测结果数值，XYΘ的偏差量。 显示吸取上升时吸取是否成功的检查结果。 ④ 确定（[F8] 键） 使检查结果有效，并将结果的数值存入元件数据中。然后返回原来的确认速度画面。 （更新后的内容为检查 内容显示的轴的速度。 ） ⑤ 取消（[ESC] 键） 放弃检查结果，并返回原来的确认速度原画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-167
4) 检查结果
完成检查后显示如下检查结果对话框。

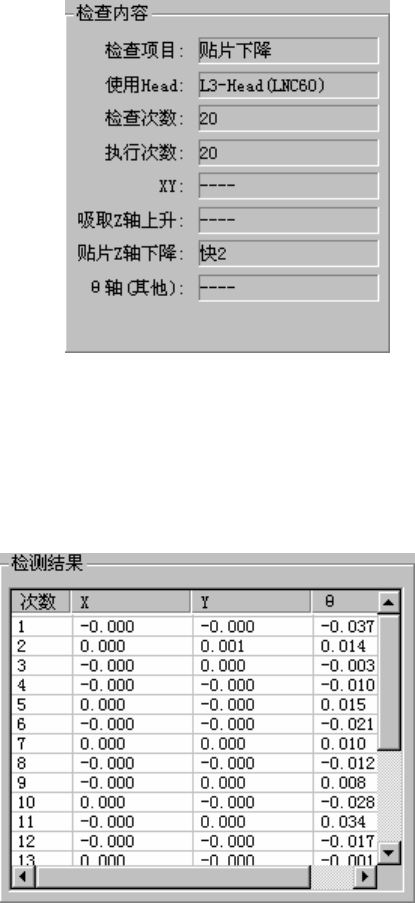

图 4-5-4-3-8 元件数据速度确认结果对话框
① 检测完元件
显示检查的元件内容。
第 1 部 基本篇 第 4 章 制作生产程序
4-168
② 检查内容
显示确认速度时所使用的检查内容。
③ 检测结果
显示确认速度时的检测结果数值，XYΘ的偏差量。
显示吸取上升时吸取是否成功的检查结果。
④ 确定（[F8] 键）
使检查结果有效，并将结果的数值存入元件数据中。然后返回原来的确认速度画面。
（更新后的内容为检查内容显示的轴的速度。）
⑤ 取消（[ESC] 键）
放弃检查结果，并返回原来的确认速度原画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-169
5) 关于执行检查时的各项动作
① 检查后归还元件
检查后的元件有两种处理，将元件归还原位置、或废弃。其处理方式，取决于包装方式，详
见下表。废弃位置，按元件数据中[元件废弃]所设置的位置废弃。如果元件废弃方法设定为[保
护元件] 时，则按该设置处理。
１mm 以下的元件归还时，可能发生元件站立、元件倒翻，其处理方法请从对话框的询问中选
择。
表 4-5-4-3-2 归还元件／废弃条件
包装方式 条件 归还 废弃
外形尺寸短边 1mm 以下
询问*1
带式
外形尺寸短边 1mm 以上
○ ○*2
外形尺寸短边 1mm 以下
询问*1
散装
外形尺寸短边 1mm 以上
○ ○*2
托架
（托盘工作站）
○ ○*2
MTS ○ ○*2
管式 － ○
*1 显示对话框，选择是将元件归还、还是废弃。
*2 废弃方法设定为「保护元件」时，则将元件废弃。
② 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认为从最先输入的数据开始吸取元件。
也可根据需要变更供给装置。
③ 手动吸取
没有吸取数据时，可手动将元件装在吸嘴上。但此种情况下，不能输入吸取坐标，也不能操
作供料器。
