第 1 部 基本篇 第 1 章 设备概要 1-31 1） 圆筒形状元件，无法用激光校准识别角度。 当对这种形状的元件只进行 XY 方向识别，使用 LNC60 时，请选择专用“圆筒”形状元件。 图1-2-6-5 2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，激光识别错误等。 (有时可通过改变吸嘴编号来处理。) <吸取不良的例子> 激光识别 <精度不良的例子> 吸取吸嘴 一字槽 凹面 阳文 …
第 1 部 基本篇 第 1 章 设备概要
1-30

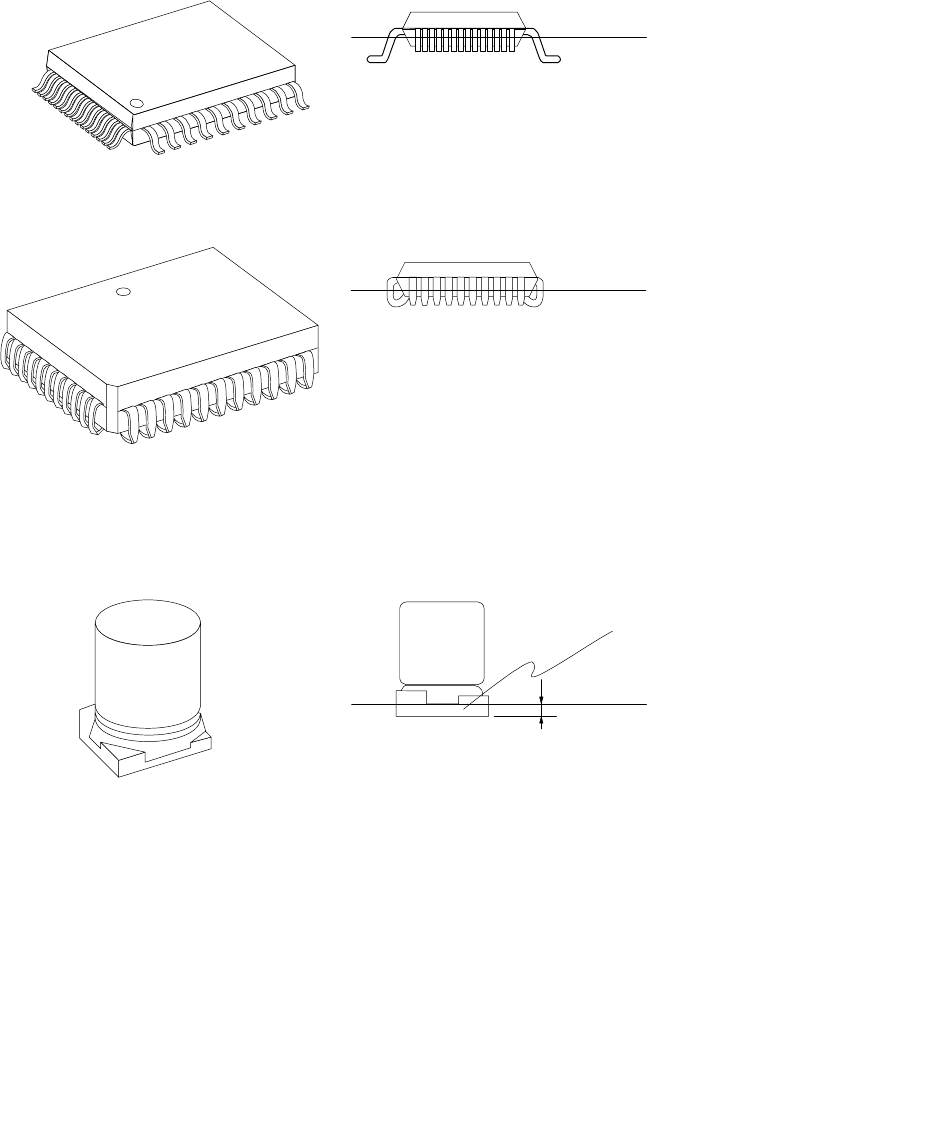

0.35
图1-2-6-4
(模部的背面与脚跟部之间)
模部
激光校正测量位置
(距元件背面 0.35mm 的位置)
(引脚垂直部分的中间)
电解电容
激光校正测量位置
PLCC
激光校正测量位置
QFP·BQFP
第 1 部 基本篇 第 1 章 设备概要
1-31

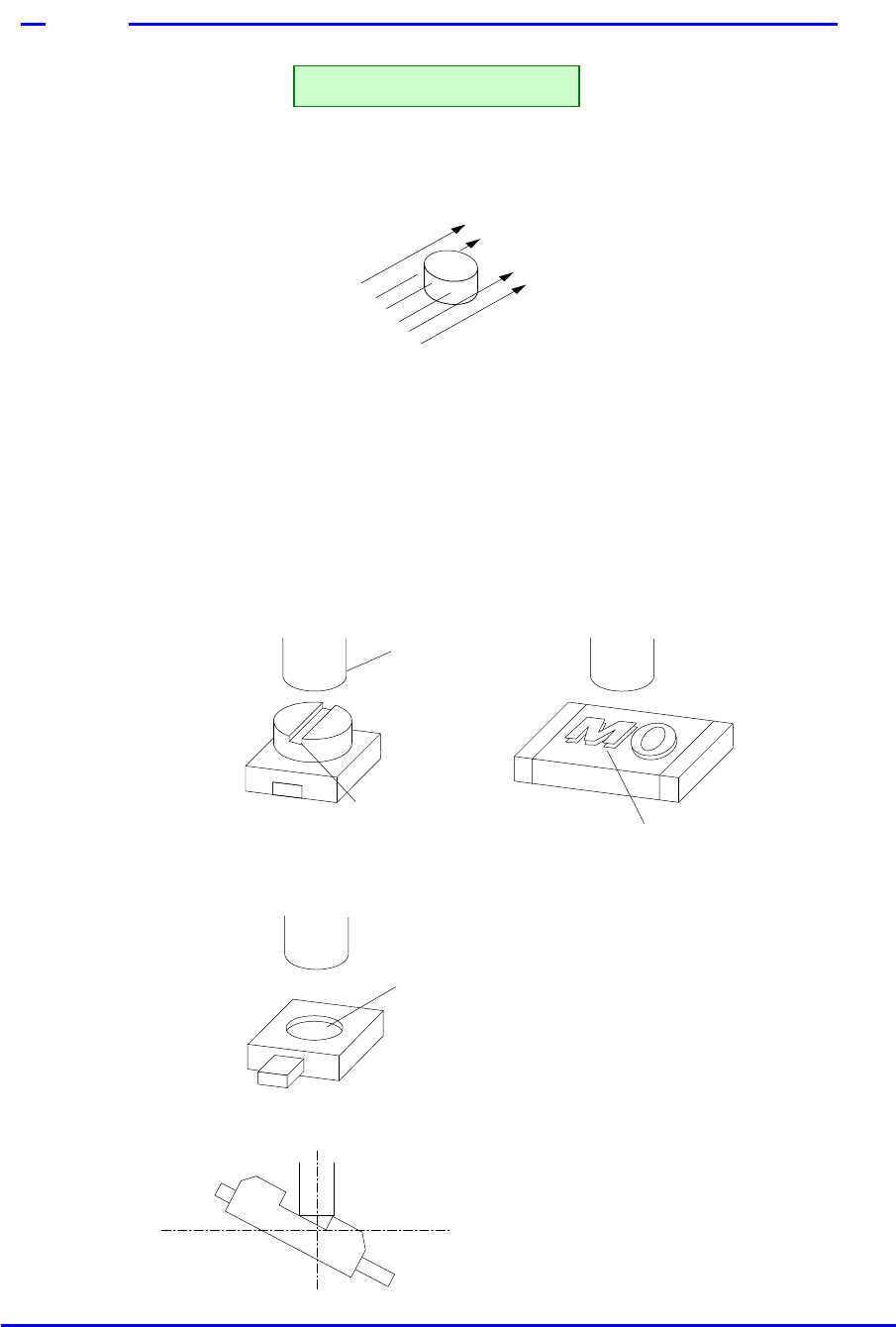

1） 圆筒形状元件，无法用激光校准识别角度。
当对这种形状的元件只进行 XY 方向识别，使用 LNC60 时，请选择专用“圆筒”形状元件。
图1-2-6-5
2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，激光识别错误等。
(有时可通过改变吸嘴编号来处理。)
<吸取不良的例子>
激光识别
<精度不良的例子>
吸取吸嘴
一字槽
凹面
阳文
§关于贴片元件形状§
注意
第 1 部 基本篇 第 1 章 设备概要
1-32
1-2-7 X,Y,Z,
θ
轴的说明
本设备的X、Y、Z、
θ
4个轴为数控轴。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○○.○
○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系可自动变更，无需刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)为0，
上升方向为＋。
(3)
θ
轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
θ＋
Z＋
Y＋
X＋

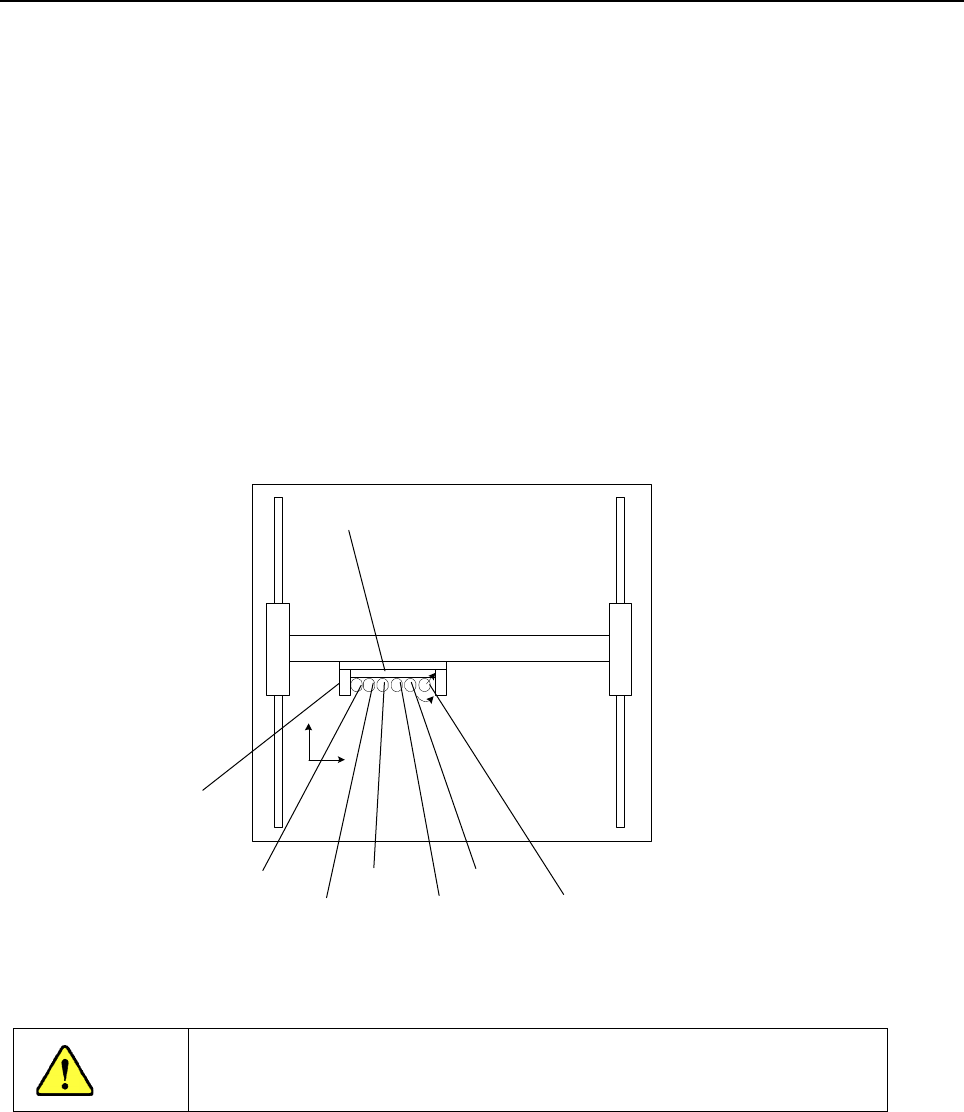

图1-2-7-1
在 X 轴下侧、Y 轴框架上侧贴有线性磁尺。
请不要把磁铁或带磁性的（带磁性的螺丝刀、支撑销等）部件等靠近线性
磁尺上，否则会导致故障。
OCC-L
L1 吸嘴轴
L2 吸嘴轴
L3 吸嘴轴
L4 吸嘴轴
L5 吸嘴轴
L6 吸嘴轴
LNC6 贴片头
X轴
Y轴
注意
