第 2 部 功能详解篇 第 7 章 机器设置
7-1
第7章 机器设置
7-1 概要
机器基本构成包括吸嘴配置等，已经设置。
机器构成若无变化，无需改变设置值。
若增加了吸嘴、更改了基准针位置等机器的构成有变化时，请对该部分进行重新设置。
清扫吸嘴后，进行机器定期检查时，请一并检查设置值。
表7-1-1 机器设置的菜单构成
No. 机器设置组 设置内容
1 ATC 吸嘴配置
对 ATC 编号 1～26 分配吸嘴
分配的吸嘴编号
分配的吸嘴类型
分配的吸嘴安装在贴片头时的真空值
分配的吸嘴安装在贴片头时的吸嘴高度
2 无吸嘴时真空值 未安装吸嘴时的真空值
3 基准针位置 不能选择。
4 外形基准位置 从机器原点起的外形基准的位置
5 MTC 传送器（滑梭）吸
取位置
不能选择。
6 MTS 装配位置偏差 MTS 的第 1 标记位置 MTS 的第 2 标记位置 高度校正值
7 元件废弃位置 IC 元件的废弃位置 芯片元件的废弃位置
8 IC 回收带位置 不能选择。
9 Head 待命位置 元件保护暂停位置
10 使用单元 因故障等原因在生产中无法使用装置单元(贴片头、MTS 等)时，可
设置为“不使用”。
· 本项目设置为不使用时，即使在“没有该装置单元则完全不能
生产基板的情况下，也可正常退出生产。
11 在线连接 不能选择。
12 基板传送 延长基板传送传感(对缺口、穿孔基板延长传送传感)、延长单位(时
间“ms”或长度“mm”)及传送马达速度等
13 信号灯 设置各动作阶段的信号灯模式
14 坏板标记传感器示教 获得坏板标记 ON/OFF 基准值
15 共面检测
不能选择。
16 VCS 脏污检查
不能选择。
17 标准块脏污检查 设置是否进行 CAL 块标记脏污检查。
设置 CAL 快标记脏污检查的检查级别。
18 激光面接触检查 设置激光面接触检查容限值
设置使用/不使用吸取位置偏移检查功能、及其判定值
设置检查位置偏移量／检查元件最小尺寸／检查范围
第 2 部 功能详解篇 第 7 章 机器设置
7-2
7-2 机器设置的启动与退出
7-2-1 启动机器设置
从菜单栏中选择“设置”/“机器设置”，或选择触摸屏的“机器设置”，可显示下列机器设置
初始画面。
机器设置初始画面的左侧配置有触摸屏。
触摸屏上有注册的常用的各设置组功能，选择后可调出与各菜单的相应功能。初始画面显示的是
构成图，按下画面上的按钮，即可启动与图对应的设置画面。

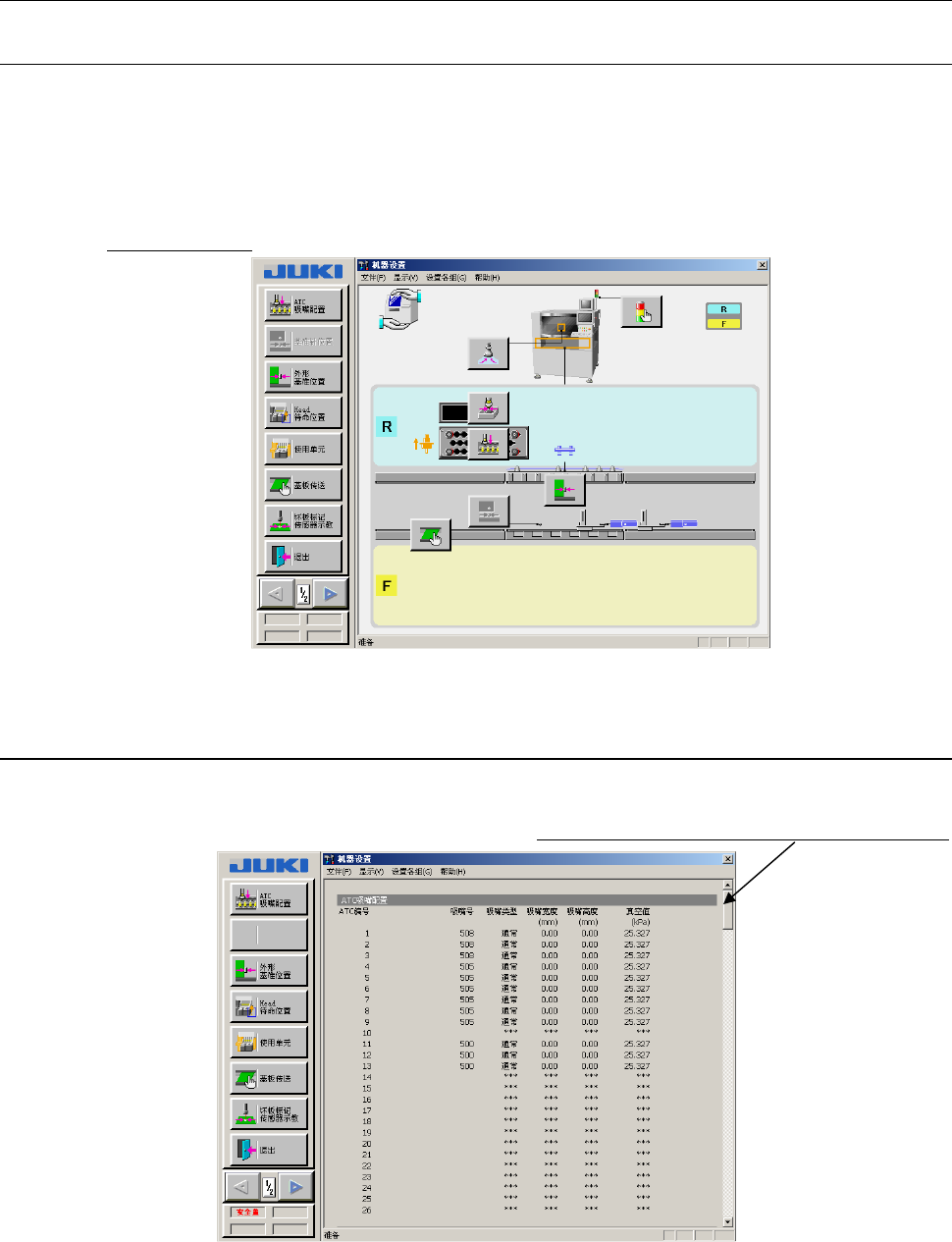

初始画面构成图
图7-2-1-1 初始画面构成图
7-2-2 显示初始画面一览
从菜单上选择设置值一览表后，即可切换为当前值一览画面。使用方向键、PageUp、PageDown
键、拖动滚动条等，可翻页显示一览表。
移动滚动条，可以察看机器设置的设置情况。
图7-2-2-1 机器设置初始画面（一览显示）
要变更各项目的设置时，请选择菜单栏的“设置各组”进行设置。
第 2 部 功能详解篇 第 7 章 机器设置
7-3
7-2-3 退出机器设置
从菜单栏中选择“文件”/“退出”，或在触摸屏上选择“退出”，则可退出机器设置。
显示如下信息。选择“是”，保存变更的值。
No. 选择按钮 处理
1 是 将设置值保存到硬盘。
2 否 使设置值无效。
3 取消 取消退出命令。
选择“是”或“否”，则显示如下信息。
单击“是”，执行I/O安全方向的设置后退出。例如，当贴片头带有吸嘴时，把吸嘴放回ATC后，
再退出机器设置画面。
单击“是”后，轴即开始移动并开始执行各 I/O 的安全方向的设置。
在单击“是”以前，请务必确认没有人在进行设备内部的作业。另外，为了避
免人身伤害，在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
