第 2 部 功能详解篇 第 7 章 机器设置 7-6 如果指定的吸嘴信息已被注册，则显示如下询问信息。 选择“是”时，则用 FD 或 CD 的相应吸嘴信息来更新已存的数据。 图7-3-2-3 吸嘴信息更新确认 购入的特殊吸嘴未附带有软盘（ FD ）或 CD 时，或者软盘或 CD 故障、丢失等时，请参考 D:\JUKI\DA T A\Custom\Nzl 。 该文件夹里保存有一部分特殊吸嘴的数据。 图7-3-2-4 吸嘴数据文件对话框
第 2 部 功能详解篇 第 7 章 机器设置
7-5
7-3-2 读取吸嘴数据
使用特别订购的吸嘴时，需将特别订购吸嘴的信息追加到系统中。
通常用FD或CD来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则会显示“打开吸嘴数据文件”画面。
图7-3-2-1 选择读取吸嘴数据
选择指定的文件，按下“打开”按钮，即可注册。
图7-3-2-2 打开吸嘴数据文件画面
可在“已注册吸嘴编号一览(图7-3-1-2)”中确认已追加的吸嘴编号。
第 2 部 功能详解篇 第 7 章 机器设置
7-6

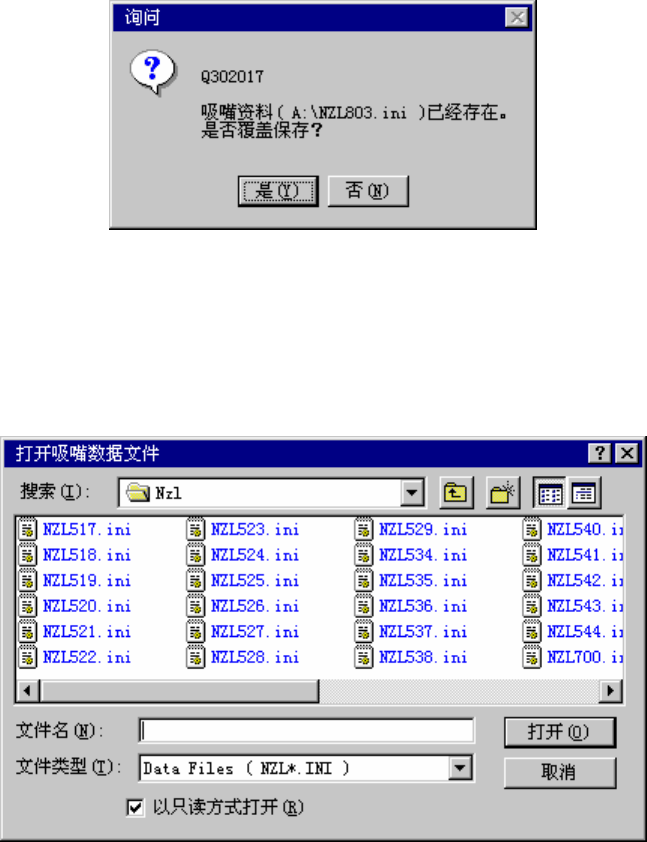

如果指定的吸嘴信息已被注册，则显示如下询问信息。
选择“是”时，则用FD或CD的相应吸嘴信息来更新已存的数据。
图7-3-2-3 吸嘴信息更新确认
购入的特殊吸嘴未附带有软盘（FD）或CD时，或者软盘或CD故障、丢失等时，请参考
D:\JUKI\DATA\Custom\Nzl。
该文件夹里保存有一部分特殊吸嘴的数据。
图7-3-2-4 吸嘴数据文件对话框
第 2 部 功能详解篇 第 7 章 机器设置
7-7
7-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为不显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
7-4-1 显示构成图
启动机器设置时会显示图 7-2-1-1 初始画面的构成图。按下构成图画面上的按钮，会显示各单元
的设置画面。也可用图像显示 ATC 滑动板、固定棒、支撑台（选购项）、传送挡销的状态。
（１）传感器状态
传感器状态的显示标记如下。
表7-4-1-1 显示状态一览表
No. 显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2 固定棒
固定棒 OFF。
固定棒 ON。
3 支撑台（选项）
支撑台 OFF。
支撑台 ON。
4 挡销
挡销 OFF。
挡销 ON。
5 挡销 2
挡销 2 OFF。
挡销 2 ON。
6
挡销 3
（选项）
挡销 3 OFF。
挡销 3 ON。
