2 功能详解篇 7 机器设置
7-15
7-5-6 MTS装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差,以及托盘垫(托盘底座)面高度校正值。

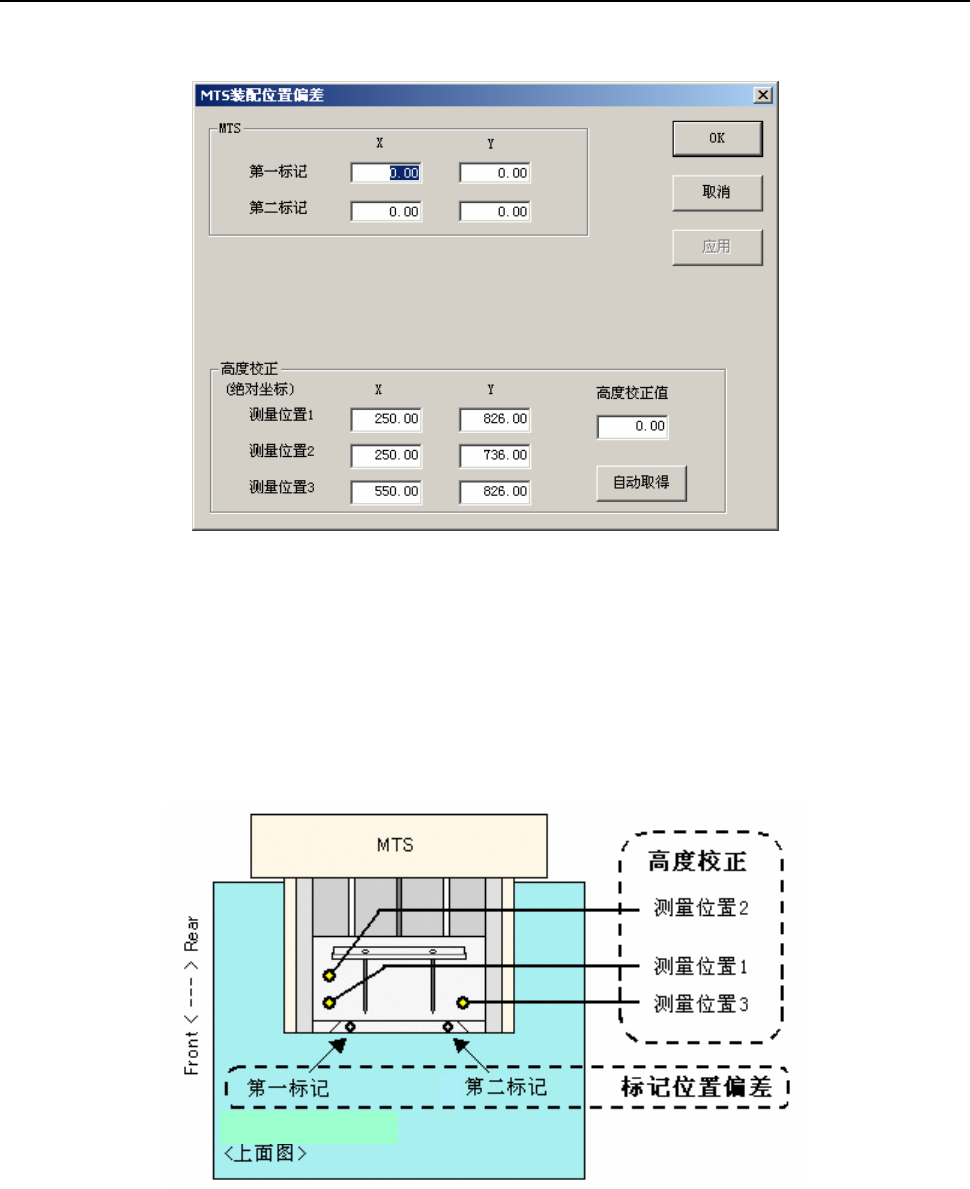

选择MTS装配位置偏差后,可显示下列MTS安装位置偏差值设置画面。
图7-5-6-1 设置 MTS 装配位置偏差
(1)设置项目
1)标记位置校正
标记位置校正功能,是指取得 MTS 送料器台架相对于设计原点在水平方向(X、Y)的偏差,
以便在吸取元件时校正生产程序吸取坐标的偏差。
2)高度校正
高度校正功能,是指求得托盘垫(托盘底座)面上任意 3 点的平均高度,以便在吸取元件时
校正生产程序吸取高度的功能。
主机
2 功能详解篇 7 机器设置
7-16
(2)设置方法
1)标记位置校正
进行 MTS 送料器台架第 1 标记和第 2 标记位置的示教。
选择要设置偏差的标记项目,按下示教按钮或 HOD 装置键(“HMS”或“CAMERA”)拉出 MTS
料器台架标记,开始进行示教。
要检查和进行调整,使示教位置在送料器台架标记的中心上。
示教结束后,会自动输入 X、Y 与送料器台架位置设计值的偏差值。
2)高度校正
①设置测量坐标(绝对坐标)
示教或用键盘输入,设置需要测量的托盘垫(托盘底板)面的3个点的坐标(XY)。
选择托盘垫(托盘底板)面上的“测量位置”项目,按下示教按钮或HOD装置键(“HMS”)
拉出MTS送料器台架标记,开始示教。
请按照选择的装置的操作方法,确认并调整测量位置。
示教结束后,会自动输入测量到的X、Y位置的坐标。
为了求得托盘垫(托盘底板)面高度的平均值,各个测量位置之间的X、Y要留下一定
间隔,避开托盘垫(托盘底板)的突出部(放在托盘架、托盘垫上的托盘等)或被打
穿的部分(托盘架的安装孔等)。
②设置高度校正值
按下“自动取得”按钮进行示教,或从键盘输入进行设置。

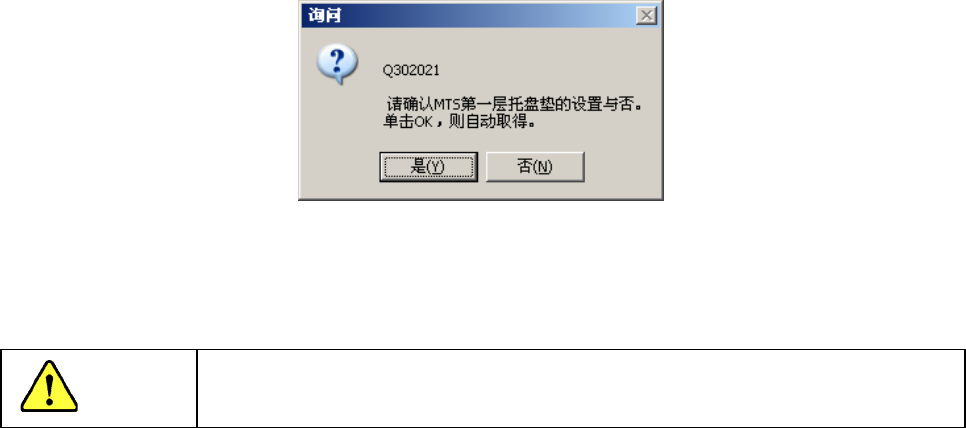

选择“自动取得”“高度校正” 后,会显示如下信息。
按下“是”后,可测量位置 13 的高度,取得高度校正值(距离 MTS 高度 9mm 的偏差值)。
注)HMS 可取得的范围为-10mm~10mm。超出这个范围外的测量值将显示错误,不能自动取得。
为了避免人身伤害,在操作 HOD 的过程中,切勿将手放入装置内部,也不要将脸和
头靠近装置。
注意
2 功能详解篇 7 机器设置
7-17
7-5-7 元件废弃位置
按各贴片头、各元件的类型,设置发生识别错误的元件废弃场所。
选择元件废弃位置后,将显示如下元件废弃位置设置画面。
图7-5-7-1 设置元件废弃位置
1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件(长边小于 15mm 的元件)的废弃位置
3 大型元件(X、Y、Z) 大型元件(长边超过 50mm 的元件)的废弃位置
2) 设置方法
通过示教或用键盘设置。
当输入焦点在X或Y上时示教XY的值,当输入焦点在Z上时,示教Z的值。
· 为了避免人身伤害,在操作 HOD 的过程中,切勿将手放入装置内部,也不要将
脸和头靠近装置。
7-5-8 IC回收带位置
不能选择。
注意
