第 2 部 功能详解篇 第 7 章 机器设置
7-17
7-5-7 元件废弃位置
按各贴片头、各元件的类型，设置发生识别错误的元件废弃场所。
选择元件废弃位置后，将显示如下元件废弃位置设置画面。

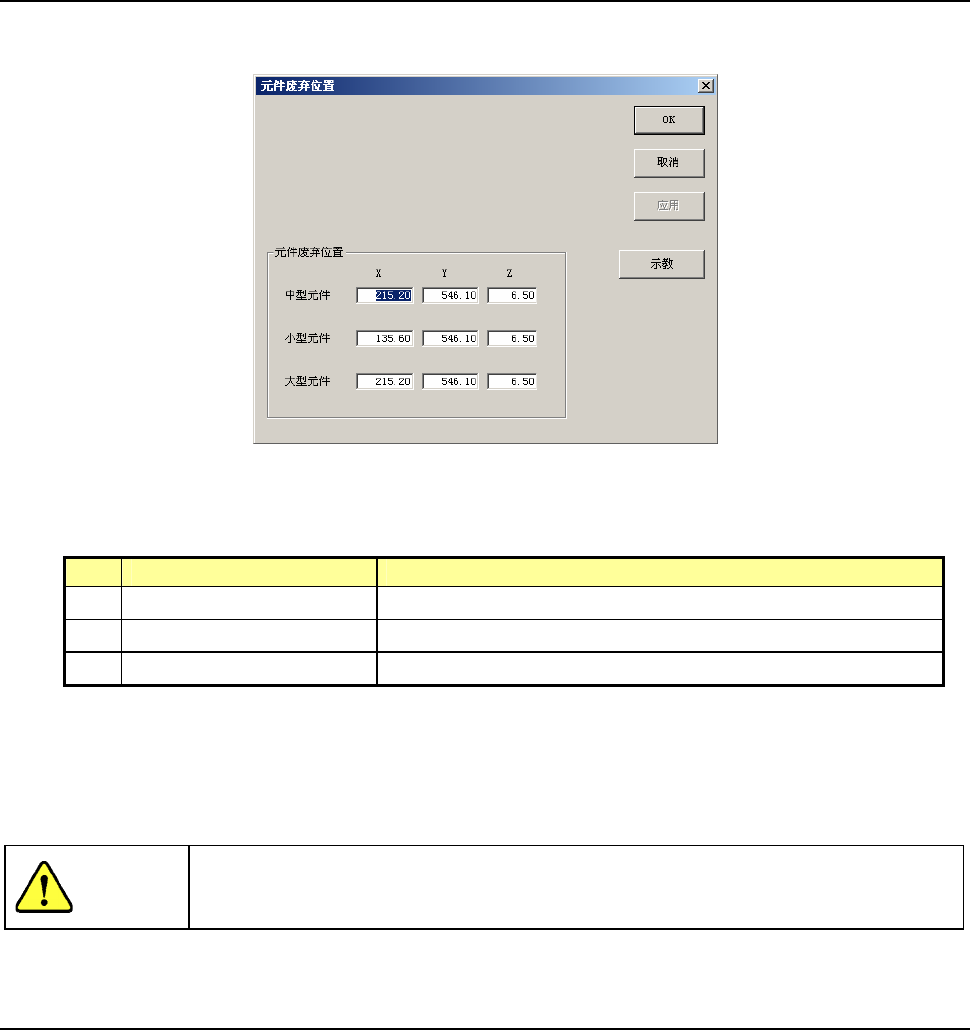

图7-5-7-1 设置元件废弃位置
1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件(长边超过 50mm 的元件)的废弃位置
2) 设置方法
通过示教或用键盘设置。
当输入焦点在X或Y上时示教XY的值，当输入焦点在Z上时，示教Z的值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
7-5-8 IC回收带位置
不能选择。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-18
7-5-9 Head待命位置
在“元件数据”的“附加信息”画面上将“元件废弃”指定为“元件保护”时，如果发生错误，
则贴片头会移动到“Head待命位置”，作业人员可用手将元件从贴片头处将元件回收下来。
此时，“Head待命位置”为本画面所指定的位置。
选择 Head 待命位置后，可显示如下 Head 待命位置设置画面。

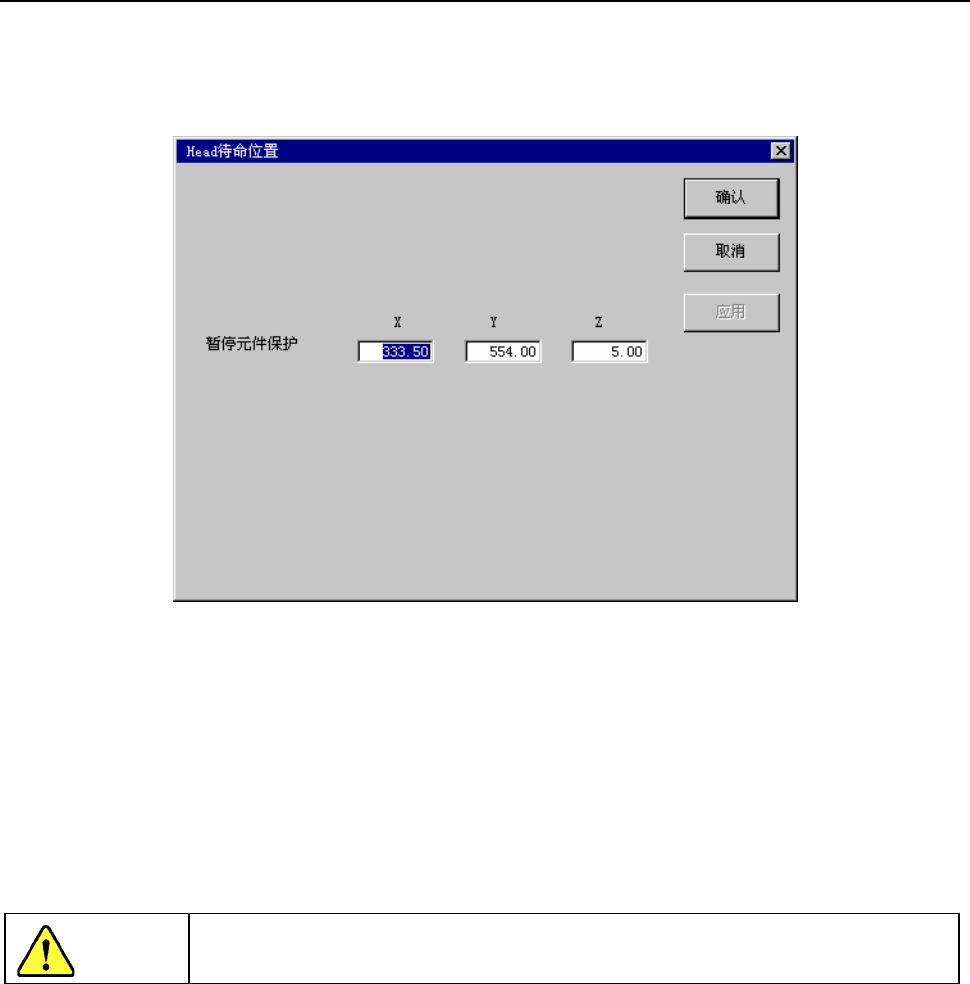

图7-5-9-1 设置贴片头待命位置对话框
1) 设置项目
设置元件保护暂停位置。
2) 设置方法
通过示教或用键盘进行设置。
当输入焦点在X或Y上时可示教XY值，当输入焦点在Z上时可示教Z值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将脸和
头靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-19
7-5-10 使用单元
请从标准装备、或选购项的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示下列带各种选项卡的使用单元设置画面。

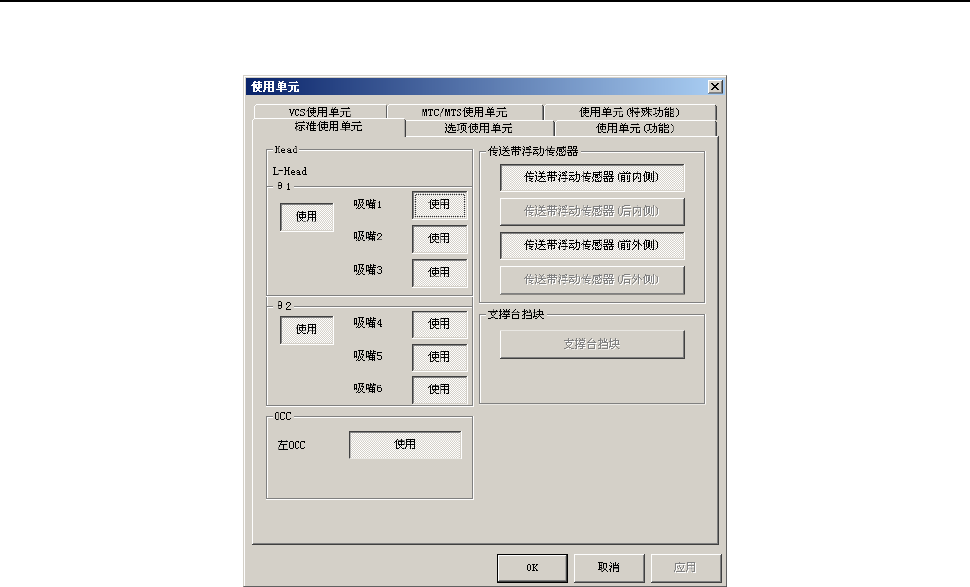

图7-5-10-1 使用单元设置画面
可以点击各选项卡，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、
“VCS使用单元”、“MTC/MTS使用单元”、“使用单元(特殊功能)”。
