第 2 部 功能详解篇 第 7 章 机器设置 7-30 7-5-13 信号灯 可设置各画面以及各种运行时信号灯的点亮状态。 选择信号灯后，可显示如下信号灯设置画面。 图7-5-13-1 信号灯设置的对话框画面 1) 设置项目 No. 项目 设置内容 1 系统设置、用户设置 · 系统设置：机器固有的 设置。可以参照系统初始值的 设置参数。(无法改变设置) · 用户设置：可以改变信号灯模式。 2 信号灯模式 (红、黄、绿) 设置各操作阶段的…
第 2 部 功能详解篇 第 7 章 机器设置
7-29
1) 设置方法与内容
表7-5-12-1 设置方法与内容
No. 项目 设置内容
1 选择延迟
对各种传送传感器的延迟时间，选择是统一还是个别设置。
选择后按钮成为凹状态。
·标准：各传感器采用相同的延迟时间
·选项：各传感器可设置不同的延迟时间
选择“标准”时，以下的“标准”传感器延迟时间有效。选择“选项”
时，“选项”的各传感器设置的延迟时间有效。
2 延迟单位
基板传送传感器延迟时间的设置值，有两种单位可选：
ms：1/1000 秒 长度(mm)。
选择后，按钮成为凹状态。
3 传感器延迟
“延迟时间选择”选择了“标准”时，设置
延迟时间或长度。
4 选项
在“延迟时间选择”项目选择了“选项”后，
应分别设置入口传感器、等待传感器（选
项）、停止传感器、C.OUT 传感器（选项）、
OUT 传感器的延迟时间或长度。
可设置的值为
0～2500(ms)、
0～1000(mm)。
5
再固定时忽略停
止传感器
设置送料器（传送带）悬浮等导致生产异常停止后再生产时不
除去基板而是再固定 (翻转后再固定)时的延迟时间。
可设置的值为 0～5000(ms)、0～200(mm)。
6 传送马达速度
在[传送中]设置从入口传感器开始到出口传感器为止的传送速
度。在[后工序搬出时]设置从出口传感器开始到后工序为止的
传送速度。可以设置慢、中、快 3 个等级。
7
等待传感器缺口
基板对应功能
当基板缺口部分停止在等待传感器（选项）上时，不论基板是
否存在，等待传感器上的检验状态即被清除，判断为无基板。
若把[等待传感器缺口基板对应功能]设置为有效，则等待传感
器在[OFF]状态下也会记忆[ON]时的状态，确保基板的正常传
送。
3 缓冲选项有效时，才能设置此项。
8
搬入最后基板限
制
搬入最后基板时，为了避免拖入下一个基板进来，停止发出准
备搬出（Ready Out）信号。
9
准备进入信号延
迟时间
向后续工序传出基板动作中的 OUT 传感器 ON 检出时，在
SETUP 设置的准备进入（Ready In）信号延迟时间过后，要
对准备进入（Ready In）的信号状态进行确认。准备进入信号
（Ready In）为 ON 时，可开始向后续工序传出基板。准备进
入（Ready In）信号延迟时间的可设置范围是 0～300 秒。
第 2 部 功能详解篇 第 7 章 机器设置
7-30
7-5-13 信号灯
可设置各画面以及各种运行时信号灯的点亮状态。
选择信号灯后，可显示如下信号灯设置画面。

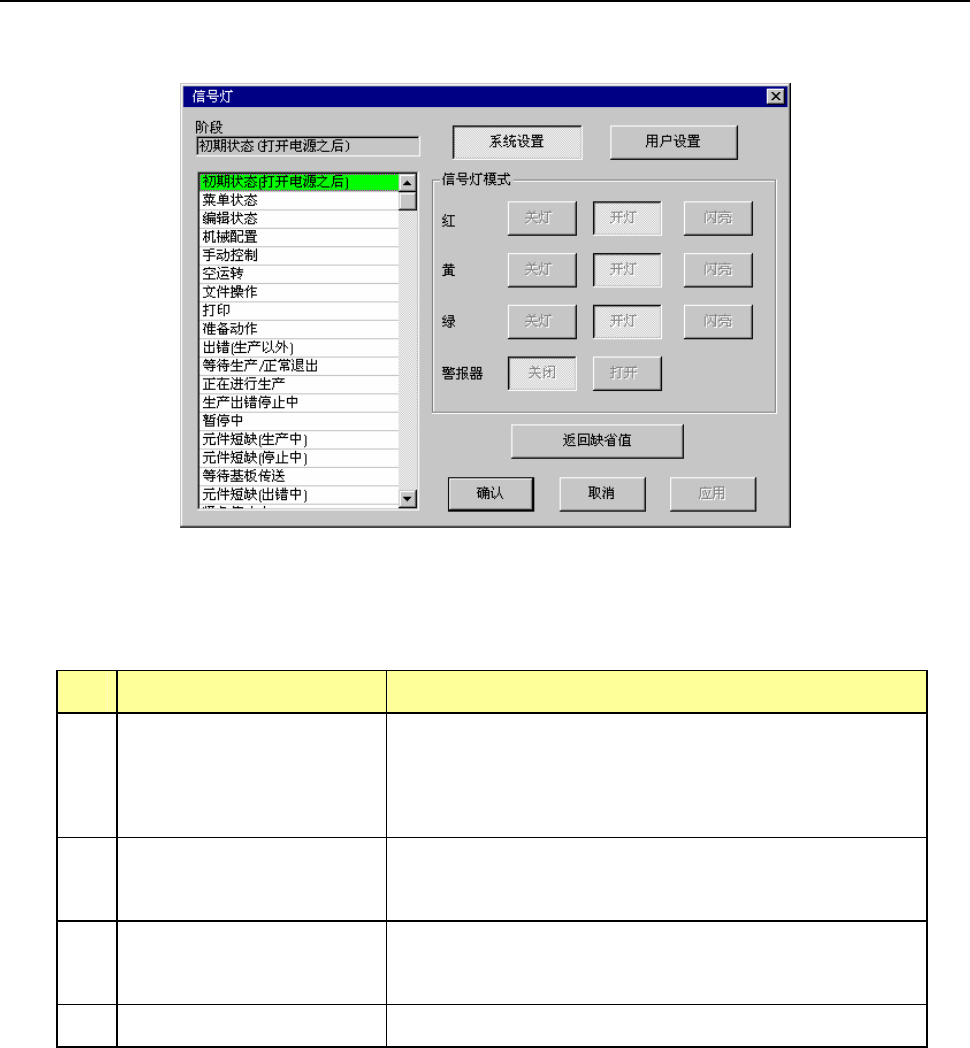

图7-5-13-1 信号灯设置的对话框画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯模式。
2
信号灯模式
(红、黄、绿)
设置各操作阶段的信号灯的点亮模式。
3
信号灯模式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 返回缺省值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按下前侧面板上的任何开关，如按<START>开关、或<STOP>开关，即会
停止鸣叫。为停止鸣叫按下的开关，只起停止鸣叫的作用，不起原来的开关功能作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作，指定信号灯模式(选择后，按钮变为凹状态)。
第 2 部 功能详解篇 第 7 章 机器设置
7-31
3) 初始值
信号灯模式
No. 状 态
点亮状况 红 黄 绿 蜂鸣器
备注
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 编辑程序 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 通过模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 打印 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11 待机/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽 执行中 绿色点亮+黄色闪烁 ― OFF
16 元件用尽 停止中 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18
生
产
元件用尽出错 红色点亮+黄色闪烁 ― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
初始（缺省）状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
： 指示灯熄灭
： 指示灯点亮
： 指示灯闪烁
