第 2 部 功能详解篇 第 7 章 机器设置
7-34

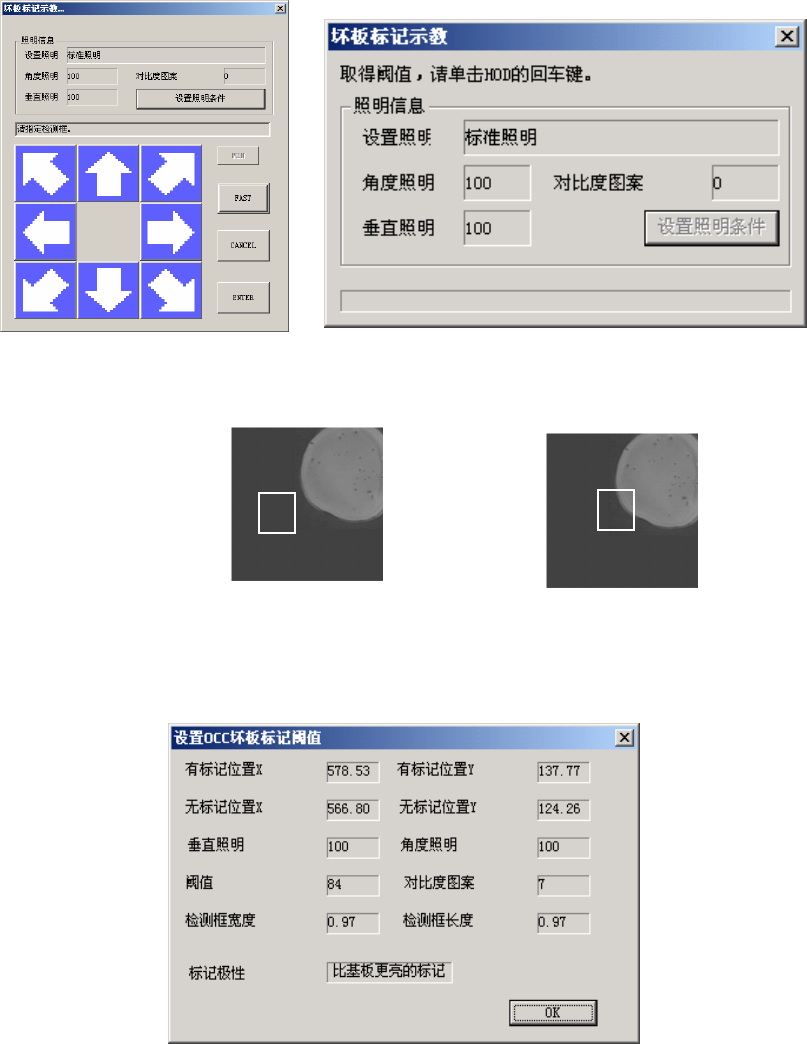

确定检测框后，进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。
进行上述动作时，请注意无标记检测框不要跟标记重叠。
经测量，取得阈值后，显示结果。
2） 临界值的自动示教
选择[执行]后，显示坏板标记传感器[初始化中]对话框，进行坏板标记传感器初始化。
之后，显示坏板标记传感器示教[执行中]对话框，自动执行示教。
OK NG
第 2 部 功能详解篇 第 7 章 机器设置
7-35
7-5-15 共面检测
不能选择。
7-5-16 VCS脏污检查
不能选择。
7-5-17 校准块脏污检查
对使用校准块脏污检测功能进行设置。
可选择两种检查级别：从半径检查、或从面积检查。
图7-5-17-1 校准块脏污检查对话框
（1）设置项目
No. 设置项目 设置内容
1 检查校准块标记脏污 设置在生产开始前，返回原点时是否进行校准块脏污检查。
2 半径 设置脏污检查级别：半径。
3 面积 设置脏污检查级别：面积。
*1:各设置值推荐使用默认设定值。
（2）设置方法
・用按钮设置是否检查校准块标记脏污。
・在[半径]和[面积]编辑框内输入检测级别 0～100（%）。
・按下[OK]确认所设置的值。
第 2 部 功能详解篇 第 7 章 机器设置
7-36
7-5-18 激光面接触检查
选择激光面接触检查后，显示下图「激光面接触检查对话框」。
图7-5-18-1 激光面接触检查对话框
●设置激光面接触检查
此功能是为了防止元件接触到激光玻璃表面，在吸取后的激光定心旋转、测量元件之前，进行是否接触
激光面的检查。
可设置激光面接触检查容限值
项目 详细内容 输入范围
检查容限值
在激光面接触检查中，设置元件与玻璃表面的距
离－－容限值(默认值 = 1.00 mm)。
0.10 ～ 5.00 mm
