第 1 部 基本篇 第 1 章 设备概要
1-40
表1-3-2-1 键盘功能一览表
键的名称 功 能
F1
·显示 HELP(用于将来扩展)
F2
·用于变更输入后的数据。
·显示弹出(Pop up)一览表。
F3
·用于复制数据。
F4
·用于删除数据。
F5
·用于移动数据。
F6
·用于正向切换视窗。
F7
·用于[正向查找]。
F8
·用于[反向查找]。
F9
·用于切换一览表显示与表格显示。
F10
·不使用。
F11
·用于进行[单元格复制]。
F12
·用于进行[单元格粘贴]。
Esc
·用于取消输入。
Alt
·用于选择菜单。
Ins(Insert)
·用于切换[插入模式]、[替换模式]。
Del(Delete)
·用于删除光标位置上的文字。
Home
·用于将输入位置移到行首。
End
·用于将输入位置移到行末。
PgDn(PageDown)
·用于显示下一页。
PgUp(PageUp)
·用于显示前一页。
→
←
·用于向正向移动输入位置。
·用于向正向移动视窗。
Shift + Tab
·用于向反向移动输入位置。
·用于向反向移动视窗。
↑ ← ↓ →
·用于向箭头方向移动光标。
0～9、A～Z
－＋ 其他符号
·用于制作、编辑数据。
注：输入￥键时按／。(￥仅限于日文，中文键盘￥键为﹨)
Back space
·用于使光标后退的同时, 删除已输入的文字。
Enter
·用于确定
*1
已输入的数据。
ENTER 键亦有启动装置机构的功能, 请特别注意。
Caps Lock
·用于切换大小写字母。
如选中,LED 将点亮。
Num Lock
·锁定数字输入。
如选中,LED 将点亮。
PrtSc SysRq
·用于将整个屏幕画面读入剪贴板。
Scroll Lock
·与 Caps Lock 一样，每按下一次将进行 On、Off 切换。
（如选中, LED 将点亮。）
Pause Break
·用于停止画面的滚动。
Fn
·[Fn]+[蓝色刻记]键，用于使用蓝色刻记键的功能。
Ctrl
·使用特定功能时，与其他键组合使用。
上述为标准功能说明，因画面操作会有不同。
*1. [Space]键与[Enter] 键有时具有相同功能。
注意
第 1 部 基本篇 第 1 章 设备概要
1-41
1-3-2-2 HOD：手持操作盘（选项）
HOD主要用于示教时直接操作各轴。

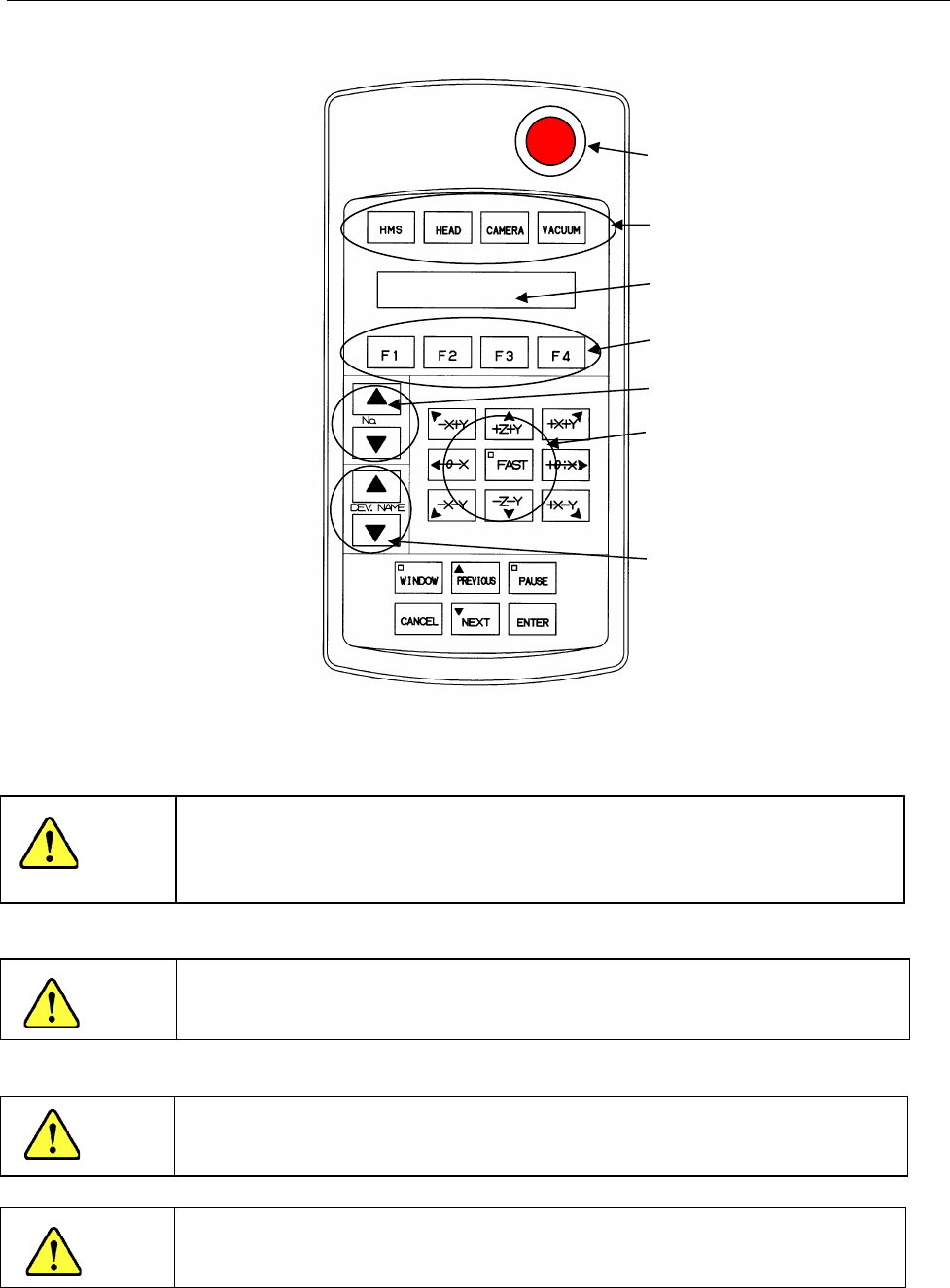

图1-3-2-2-1 HOD：手持操作盘外观图
主机上切勿进行将 HOD 安装到未设置 HOD 选项装置上的操作。即使按下紧急
停止按钮，装置也不会停止，可能会发生重大事故。
为了避免人身伤害,在进行 HOD 操作过程中, 切勿将手放入装置内部,也不要
将脸和头靠近装置。
将 HOD 单元与主机连接时, 请关闭主机电源。
HOD 单元背面贴有磁铁, 如果使软盘等靠近, 有可能使数据丢失。
紧急停止
LCD
移动键
No.键
装置选择键
功能键
装置名称键
注意
注意
注意
警告
第 1 部 基本篇 第 1 章 设备概要
1-42
表1-3-2-2 HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
（选择后 LED 灯亮。）
HEAD
·用贴片头示教时使用。
（选择后 LED 灯亮。）
CAMERA
·用 OCC 示教时使用。
（选择后 LED 灯亮。）
VACUUM
·用于示教真空压。
（选择后 LED 灯亮。）
F1
F2
F3
F4
·选择其他移动目标位置、以及指定示教点数等。
No
·选择轴时，升降数字，选择所需轴号。
指定液晶显示的轴号。
DEV．NAME
·选择装置时，升降数字，选择所需装置。
指定液晶显示的装装置号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-
θ
-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
FAST 用于高速移动轴时。(如选中,LED 将被点亮。)
+
θ
+X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示于视频监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至上一个数据。
PAUSE ·用于暂停贴片跟踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至下一个数据。
ENTER ·用于确定示教时输入的数据。
