第 1 部 基本篇 第 1 章 设备概要 1-42 表1-3-2-2 HOD 键一览表 键名 功 能 HMS · 通过高度传感器来获得吸取高度。 （选择后 LED 灯亮。 ） HEAD · 用贴片头示教时使用。 （选择后 LED 灯亮。 ） CAMERA · 用 OCC 示教时使用。 （选择后 LED 灯亮。 ） V ACUUM · 用于示教真空压。 （选择后 LED 灯亮。 ） F1 F2 F3 F4 · 选择其他移动目标位置、以及指…
第 1 部 基本篇 第 1 章 设备概要
1-41
1-3-2-2 HOD：手持操作盘（选项）
HOD主要用于示教时直接操作各轴。
图1-3-2-2-1 HOD：手持操作盘外观图
主机上切勿进行将 HOD 安装到未设置 HOD 选项装置上的操作。即使按下紧急
停止按钮，装置也不会停止，可能会发生重大事故。
为了避免人身伤害,在进行 HOD 操作过程中, 切勿将手放入装置内部,也不要
将脸和头靠近装置。
将 HOD 单元与主机连接时, 请关闭主机电源。
HOD 单元背面贴有磁铁, 如果使软盘等靠近, 有可能使数据丢失。
紧急停止
LCD
移动键
No.键
装置选择键
功能键
装置名称键
注意
注意
注意
警告
第 1 部 基本篇 第 1 章 设备概要
1-42
表1-3-2-2 HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
（选择后 LED 灯亮。）
HEAD
·用贴片头示教时使用。
（选择后 LED 灯亮。）
CAMERA
·用 OCC 示教时使用。
（选择后 LED 灯亮。）
VACUUM
·用于示教真空压。
（选择后 LED 灯亮。）
F1
F2
F3
F4
·选择其他移动目标位置、以及指定示教点数等。
No
·选择轴时，升降数字，选择所需轴号。
指定液晶显示的轴号。
DEV．NAME
·选择装置时，升降数字，选择所需装置。
指定液晶显示的装装置号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-
θ
-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
FAST 用于高速移动轴时。(如选中,LED 将被点亮。)
+
θ
+X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示于视频监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至上一个数据。
PAUSE ·用于暂停贴片跟踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至下一个数据。
ENTER ·用于确定示教时输入的数据。
第 1 部 基本篇 第 1 章 设备概要
1-43

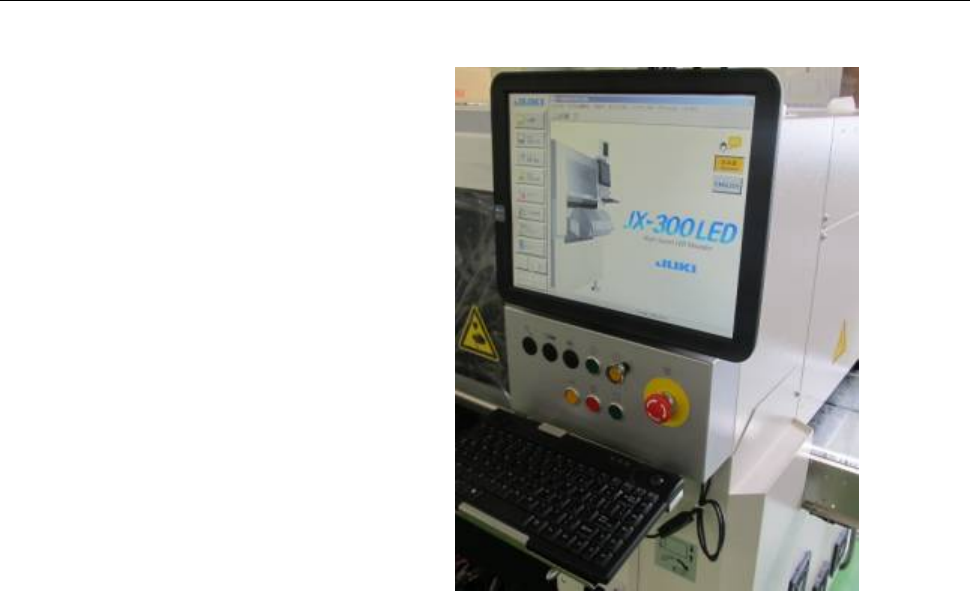

1-3-2-3 触摸面板
使用选购项，可进行触摸面板操作。
)
