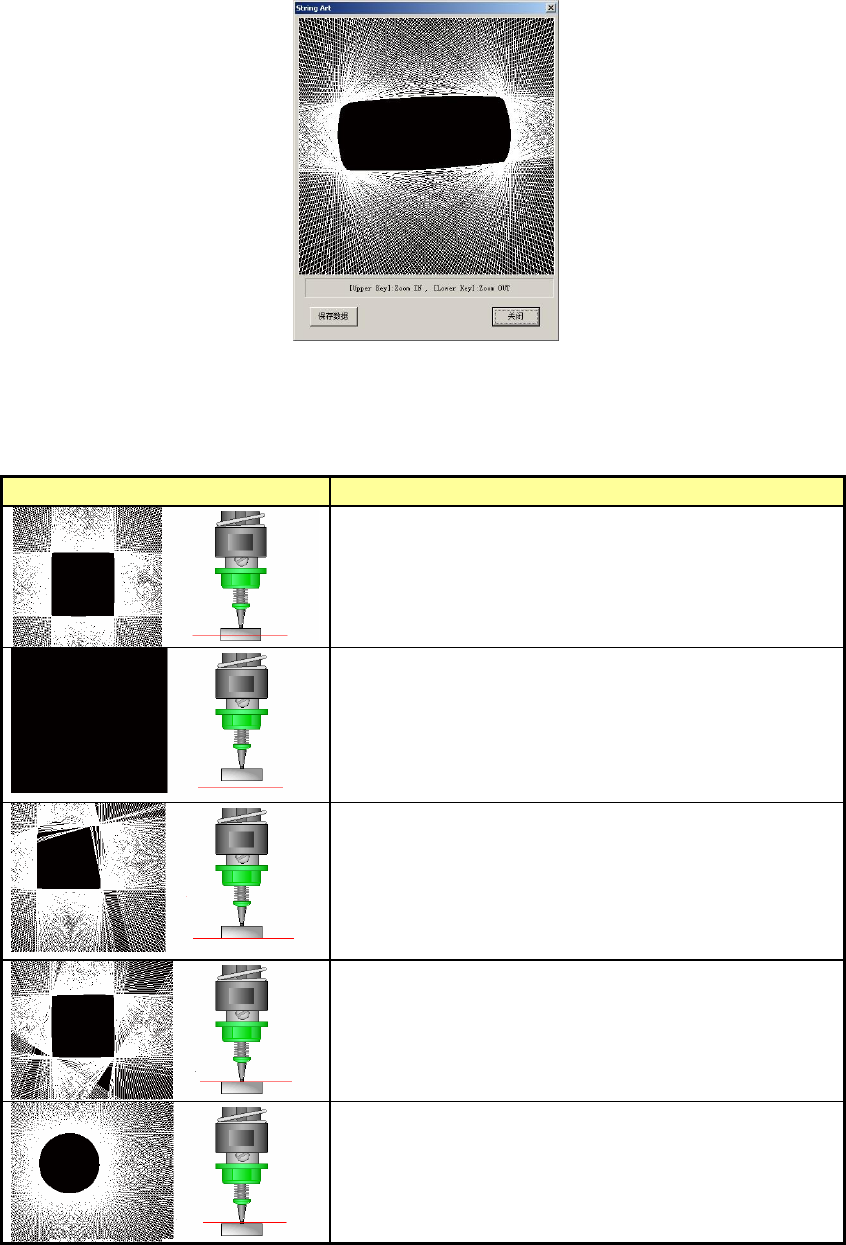

图8-4-1-3-3 变幻线显示的对话框
下面具体说明变幻线有关情况。
表8-4-1-3-2 变幻线示例
变幻线和激光高度 说明
激光高度适当。取得的元件形状正确。取得形状后，激
光传感返回 SWEEP 识别结果。
元件上没有激光面，因得不到任何一个边缘数据，无法
描绘变幻线，画面呈黑色。激光传感 SWEEP 失败，返回
信息为无元件错误。
激光高度在元件下面附近时，激光面覆盖不全，有些边
缘数据没有取得，变幻线形状变形，激光传感 SWEEP
识别失败，返回错误信息。
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面覆盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻线显示
出吸嘴尖端的形状。
第 2 部 功能详解篇 第 8 章 手动控制
8-20
5)测量(ONCE)
对所选的Head进行激光测量(ONCE)。
ONCE具有获得当前传感器拍摄的阴影信息的功能。测量结果显示在“状态”上。
(参见图8-4-1-3-1)
在选中控制项目的“测量(ONCE)”状态下，选择“执行(E)”、或按“F3”键、“F5”键进行
控制。
若是选择“LA面(L)”按钮，会移动到该Head的前端（元件已被吸取时则在元件下面）的高度。
状态代码详情请参见“程序补充”-“激光状态一览表”。
6)测量(SWEEP)
对所选择的Head进行激光测量(SWEEP)。
SWEEP具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、尺寸的功能。激
光单元根据“元件形状”组合框指定的元件形状，对取得的数据进行分析，计算所测量的结果。
测量结果显示在状态中显示。(参见图8-4-1-3-1)
选中控制项目的“测量(SWEEP)”时，选择“执行(E)”按钮、或按下“F3”键进行控制。
若是选择“LA 面(L
)”按钮，会移动到该 Head 前端（元件已被吸取时则在元件下面）的高度。
状态代码详情请参见“程序补充”-“激光状态一览表”。
7)图像显示
显示所选Head的激光传感器的图像数据。
把Head和吸嘴移到激光面上面后再进行操作。
在选中控制项目“图像显示”时，选择“执行(E)”按钮或按下“F3”键控制。
请确认激光水平值分布均匀。
若有急剧下降处，或数值极低的情况，可能是激光脏污，请清扫激光面。否则元件端面遇到
激光水平值下降位置时会导致定心不稳、激光识别错误。
图8-4-1-3-4 图像显示例
※激光水平值：受光部接收从发光部发出的光的明亮度用数值 0(暗)～255(亮)表示。
因此，有脏污等时水平值会下降。
激光水平值
第 2 部 功能详解篇 第 8 章 手动控制
8-21
8)边缘检查
进行所选Head的激光传感器的边缘检查(检测脏污)。
请将Head或吸嘴移动到比激光面更上方的位置后进行。
在选中控制项目的“边缘检查”时，选择“执行(E)”按钮或按下“F3”键控制。
9)边缘检查显示
对所选Head的激光传感器整体进行边缘检查(检测赃污)，显示其数据。
在选中控制项目的“边缘检查显示”时，选择“执行(E)”按钮或按下“F3”键进行控制。
◇执行“边缘检查显示”命令时的显示，举例如下。
图8-4-1-3-5 边缘检查显示
“边缘检查显示”是在与元件检测相近状态下用激光传感确认的功能。图像检查判断不出的
问题，激光检查可更加准确地判断边缘状况的好坏。边缘检查的值以量纲为1的数表示，如
果超出红线，元件的端面到达该位置时，定心将变得不稳定。超过红线时，请进行清扫。
