第 2 部 功能详解篇 第 8 章 手动控制 8-24 (2) 控制按钮 按动控制按钮，执行控制项目。 控制项目不同，控制按钮的显示也不同。 选择要控制的项目，选择 “打开（O ）” 按钮、“关闭(F )” 按钮、 “打开/关闭(/ )”按钮或按下 “F3”键、 “F4”键、 “F5”键进行控制。选中支撑台时， 按“上 （U ）”、“下 (D )”、 “ 上/ 下（/）”按钮进行控制。 (3) 状态显示 控制结束时显示各传感器、各单元的…
第 2 部 功能详解篇 第 8 章 手动控制
8-23
8-4-2 传送

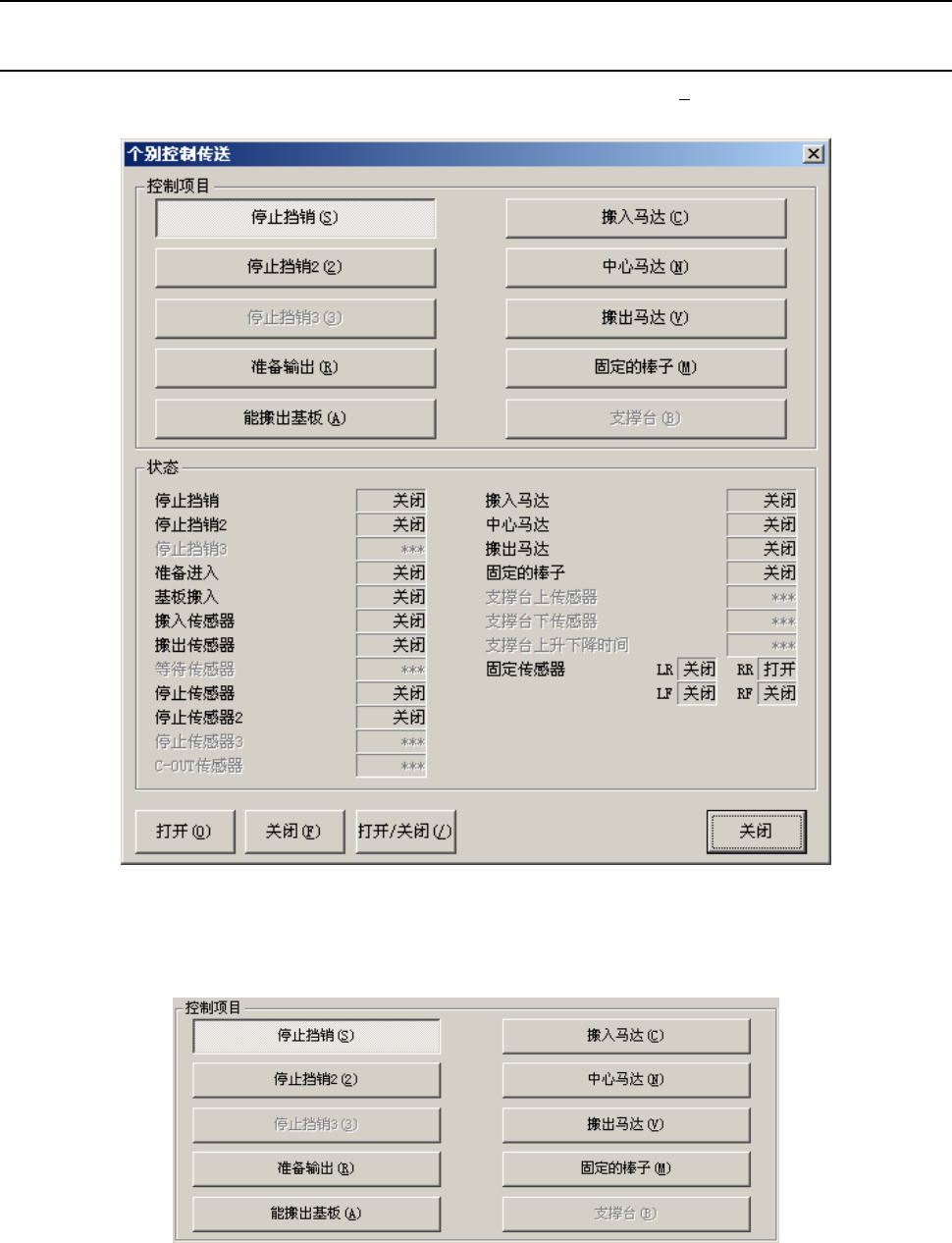

8-4-2-1 个别控制传送
从菜单栏中选择“控制（C）”/“传送（C）”/“个别控制传送(I)”，则显示如下的个别控制
传送画面。
图8-4-2-1-1 传送类个别控制
(1) 控制项目
按下按钮，选择控制项目。
第 2 部 功能详解篇 第 8 章 手动控制
8-24
(2) 控制按钮
按动控制按钮，执行控制项目。
控制项目不同，控制按钮的显示也不同。
选择要控制的项目，选择“打开（O
）”按钮、“关闭(F)”按钮、“打开/关闭(/)”按钮或按下
“F3”键、“F4”键、“F5”键进行控制。选中支撑台时，按“上（U）”、“下(D)”、 “上/
下（/）”按钮进行控制。
(3) 状态显示
控制结束时显示各传感器、各单元的状态。
连续显示各传感器、各信号、各单元的状态。
第 2 部 功能详解篇 第 8 章 手动控制
8-25

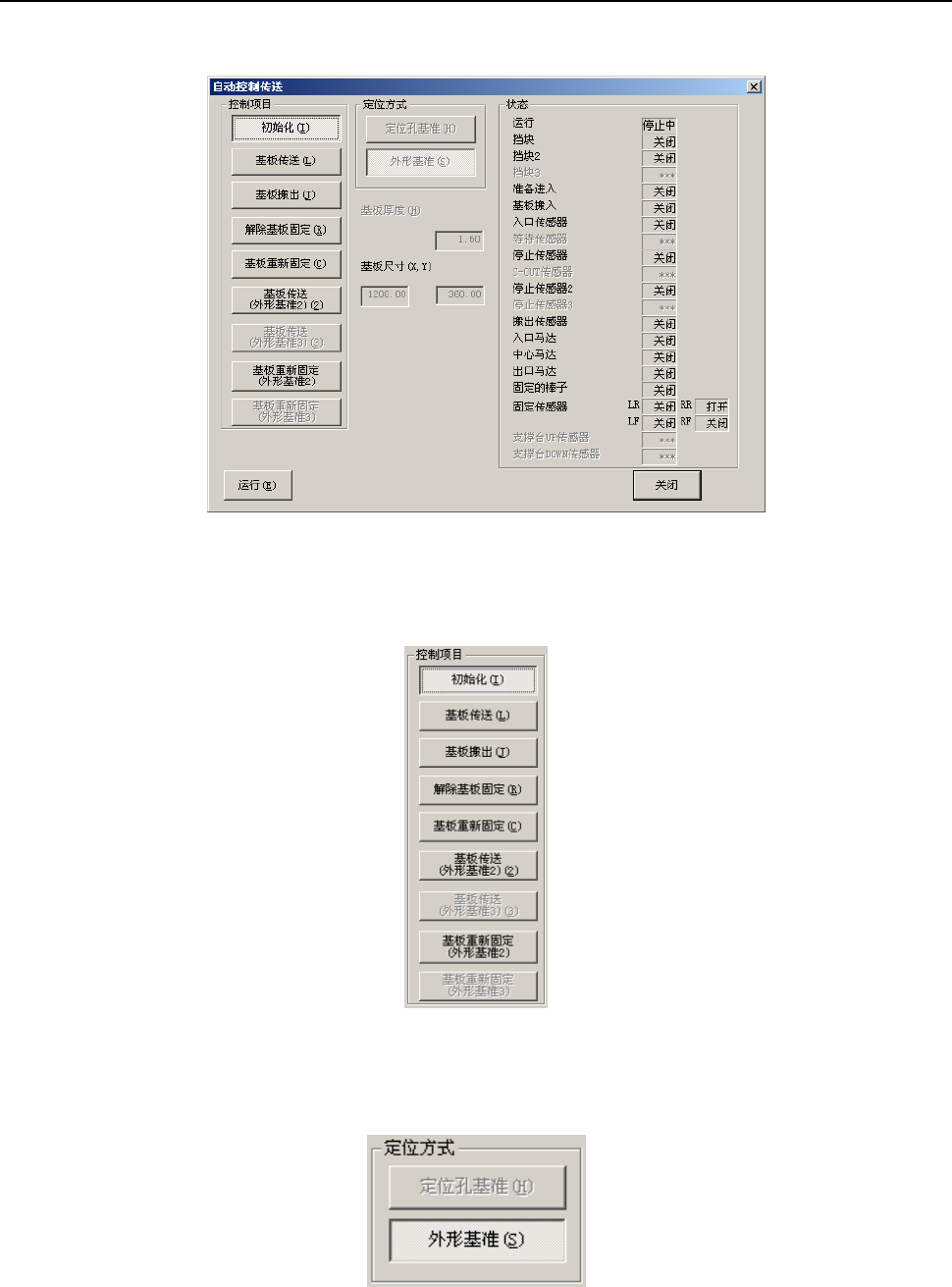

8-4-2-2 自动控制传送
从菜单栏中选择“控制（C）”/“传送（C）”/“自动控制传送(A)”，则显示如下的自动控制
传送画面。
图8-4-2-2-1 自动控制传送
(1) 控制项目
用按钮来选择控制项目。
(2) 定位方式
用按钮来选择定位方式。
◆ 在控制项目中选中“初始化”、“基板搬出”、“解除基板固定”时，不能进行设置。
