第 2 部 功能详解篇 第 8 章 手动控制 8-27 8-4-2-3 自动调整基板宽度控制 从菜单栏中选择“控制” / “传送系统”/ “自动调整基板宽度” ，则显示如下的自动基板宽度调 整控制画面。 图8-4-2-3-1 自动调整基板宽度控制 (1) 控制项目 用按钮来选择控制项目。 (2) 控制按钮 用控制按钮来执行控制项目。 选择控制项目，选择“执行(E)”按钮或按下“F3”键来进行控制。 1) 返回原点 使自动基板宽度调整返回…
第 2 部 功能详解篇 第 8 章 手动控制
8-26
(3) 控制按钮
用控制按钮来执行控制项目。
选择控制项目后，按“执行(Ｅ)”按钮或按下“F3”键进行控制。
1) 初始化
将基板传送初始化。
2) 基板搬入
将基板搬入到停止挡块位置。
3) 基板搬出
将基板搬出。
4) 解除基板固定
解除基板的固定。
5) 基板重新固定
重新固定传送通道上的基板。
6) 基板传送（外形基准 2）
将基板传送到挡块 2 位置。
7) 基板传送（外形基准 3）
将基板传送到挡块 3 位置。
仅当设置 1500mm 基板传送选项时才可选择此项。
8) 基板重新固定（外形基准 2）
将传送通道上的基板重新固定在挡块 2 位置。
9) 基板重新固定（外形基准 3）
将传送通道上的基板重新固定在挡块 3 位置。
仅当设置1500mm基板传送选项时才可选择此项。
(4) 状态显示
连续显示动作状态、各传感器、各信号、各单元的状态。
第 2 部 功能详解篇 第 8 章 手动控制
8-27
8-4-2-3 自动调整基板宽度控制
从菜单栏中选择“控制”/“传送系统”/“自动调整基板宽度”，则显示如下的自动基板宽度调
整控制画面。

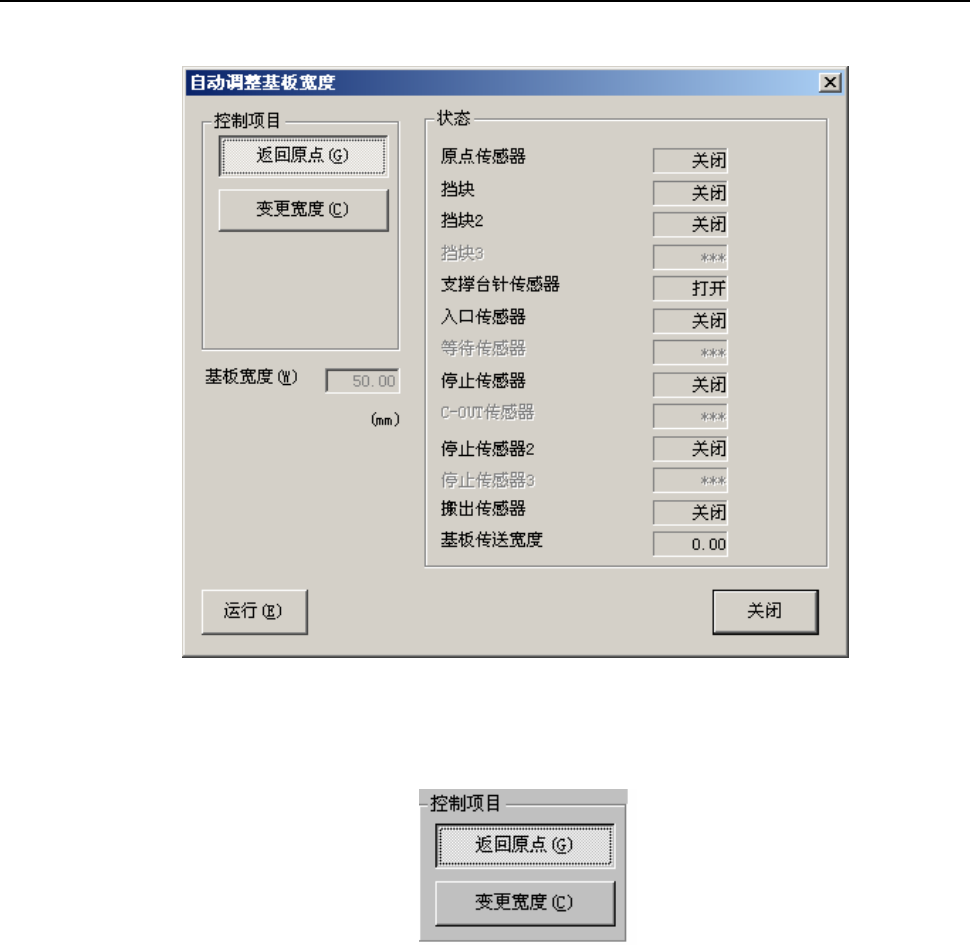

图8-4-2-3-1 自动调整基板宽度控制
(1) 控制项目
用按钮来选择控制项目。
(2) 控制按钮
用控制按钮来执行控制项目。
选择控制项目，选择“执行(E)”按钮或按下“F3”键来进行控制。
1) 返回原点
使自动基板宽度调整返回原点。
2) 变更宽度
变更传送的宽度。
(3) 状态显示
连续显示各传感器、各单元的状态。
第 2 部 功能详解篇 第 8 章 手动控制
8-28
8-4-3 图像
8-4-3-1 VCS控制
不能选择。
8-4-4 供给装置
8-4-4-1 MTC控制
不能选择。
