第 2 部 功能详解篇 第 8 章 手动控制 8-37 8-4-5-5 校准台控制 从菜单栏中选择 “控制 （C） ” / “其他 （O） ” / “校准台控制” ， 则显示如下的校准台控制画面。 图8-4-5-5-1 校准台控制 (1) 控制项目 用按钮来选择控制项目。 (2) 控制按钮 控制LED与真空的开/关。 用控制按钮来执行控制项目。 控制项目不同，控制按钮的显示也不同。 ·选择控制项目后，再选择“打开(O)”按钮、 “关闭(…
第 2 部 功能详解篇 第 8 章 手动控制
8-36
8-4-5-3 元件验证
不能选择。
8-4-5-4 SOT方向检查台
从菜单栏中选择“控制”/“其他”/“SOT方向检查台”，则显示如下的SOT方向检查台画面。

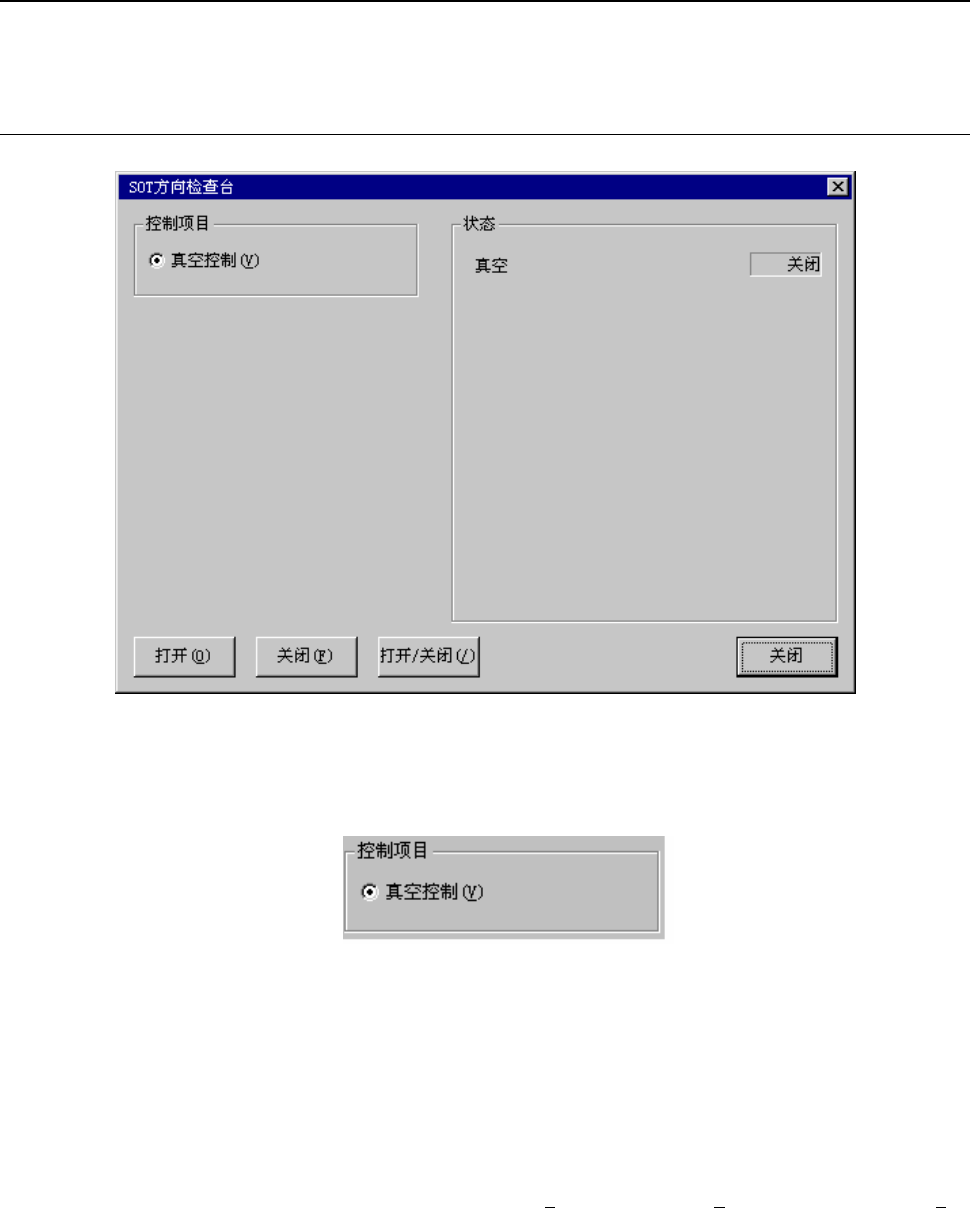

图8-4-5-4-1 SOT 方向检查台
(1) 控制项目
用单选按钮来选择控制项目。
(2) 控制按钮
用控制按钮来执行控制项目。
控制项目不同，控制按钮的显示也不同。
1)真空控制
控制真空的打开/关闭。
·选择控制项目的“真空控制”后，再选择“打开(0
)”按钮、“关闭(F)”按钮、“打开/关闭(/)”
按钮或按下“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详解篇 第 8 章 手动控制
8-37
8-4-5-5 校准台控制
从菜单栏中选择“控制（C）”/“其他（O）”/“校准台控制”，则显示如下的校准台控制画面。

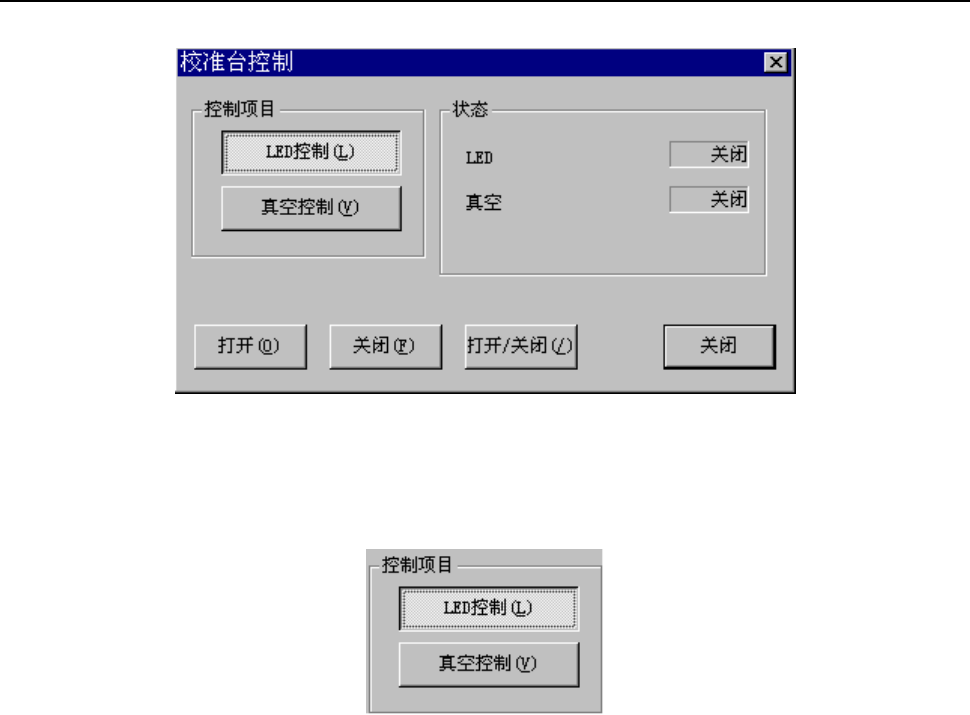

图8-4-5-5-1 校准台控制
(1) 控制项目
用按钮来选择控制项目。
(2) 控制按钮
控制LED与真空的开/关。
用控制按钮来执行控制项目。
控制项目不同，控制按钮的显示也不同。
·选择控制项目后，再选择“打开(O)”按钮、“关闭(F)”按钮、“打开/关闭(／)”按钮或按
下“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详解篇 第 8 章 手动控制
8-38
8-4-5-6 其它传感器
从菜单栏中选择“控制（C）”/“其他（O）”/“其他传感器（O）”，则显示如下的其它传感器画
面。
图8-4-5-6-1 其他传感器
(1) 状态显示
显示各传感器的状态。
不影响机器设置的“使用单元”中的设置。
(也显示不使用的单元状态)
传感器显示连续读入的状态，并实时显示。
