第 2 部 功能详解篇 第 10 章 自动校准
10-1
第10章 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
注意
设置错误时，有可能出现误动作。
进行设置时，请与本公司商洽后再进行操作。
注意
接通电源后要立即运行自动校准时，请进行 15 分钟以上预热。
10-1 概要
自动校准的设置项目见下表。
表10-1-1 自动校准项目
No. 自动校准组 设置内容
1 激光／传感器高度 从基板上面所看到的激光／传感器高度
2 吸嘴旋转中心 激光传感器决定的吸嘴旋转中心
3 Head 偏差
各贴片头相对于 OCC 的安装位置
与激光校准主体安装的角度
4 VCS 偏差 不能选择
5 VCS 2 值化阈值 不能选择
6 真空校准 真空校准值
7 FCS 贴片偏差综合校准系统（选项）
※在取得偏移值的操作中需要使用的治具, 应在选择菜单时，把治具移到方便贴片头安装的位置(等待
位置)上。
※可控制的设置项目（移动等待位置／打开滑板／关闭滑板）导航显示在提示栏上。
打开画面时，轴会移动。打开画面之前，请务必确认无人在进行装置内部
的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
警告
第 2 部 功能详解篇 第 10 章 自动校准
10-2
10-1-1 刚启动后
从菜单栏(图10-1-1-1)中选择“维护”/“自动校准…”，则显示图10-1-1-2的自动校准初始画
面。
图10-1-1-1 菜单栏
图10-1-1-2 自动校准初始画面
10-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
在MS参数的“选项”设置中未选中的(未安装)组件，不能选择
图10-1-2-1 设置组的项目
第 2 部 功能详解篇 第 10 章 自动校准
10-3
10-1-3 保存设置值
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会保存设置值。
¾ 选择菜单栏的“文件(F
)”/“退出（应用程序）(X)”或命令按钮的“退出”，则会显示询问，
要求确认是否保存。此时如果选择“是(Y)”则可保存设置值。

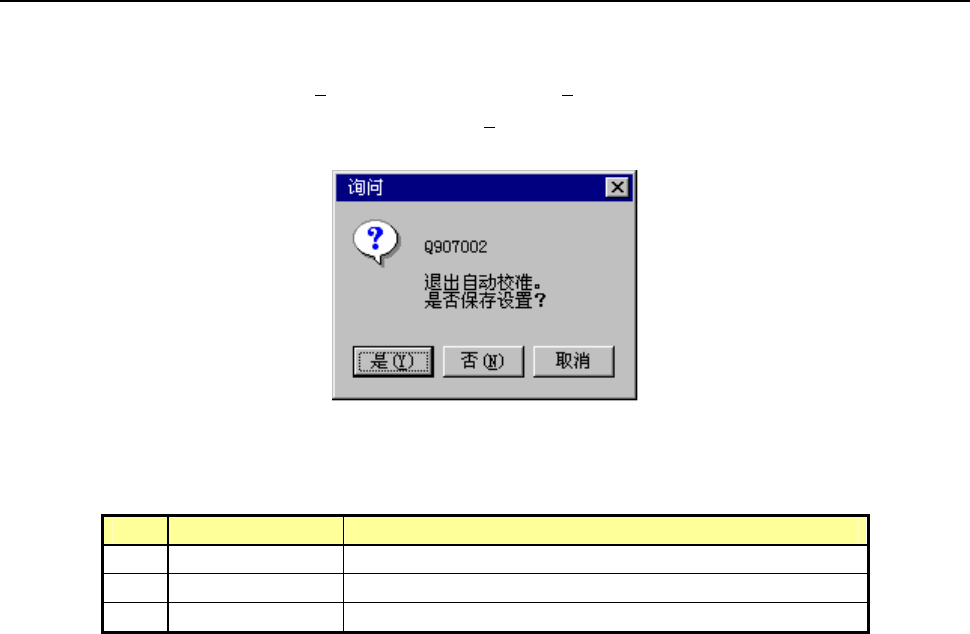

图10-1-3-1 询问保存
表10-1-3-1 设置按钮的说明
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
