第 2 部 功能详 解篇 第 10 章 自动校准 10-10 ⑧ 通过OCC识别校正块的位置，计算出中心位置与倾角。 ⑨ 将治具放在校正块的中心，打开校正块的真空，吸取治具。 此时，对④所计算出的治具的倾角、⑦所计算出的激光校准装配角度与贴片头装配位置、 ⑧所计算出的校正块的倾角进行修正并贴片。 ⑩ 通过OCC来识别治具的位置。 此时，若相对于校正块 的位置，偏差为绝对值1mm以上时即出错。出 错时，有可能必须重 新设置MS参数。 11…
第 2 部 功能详解篇 第 10 章 自动校准
10-9
(2) 设置方法
用Head选择按钮（可选择多个）选中贴片头后，请按照操作内的指示进行设置。
1)选择“确定”后，设置值生效。(此时不保存设置值。)
2)选择“取消”后，设置值无效。
操作方法
按照指示进行操作,可自动获得设置值。
在“设定Head”上选择后，设置所选择的Head。
·请选择“执行”。

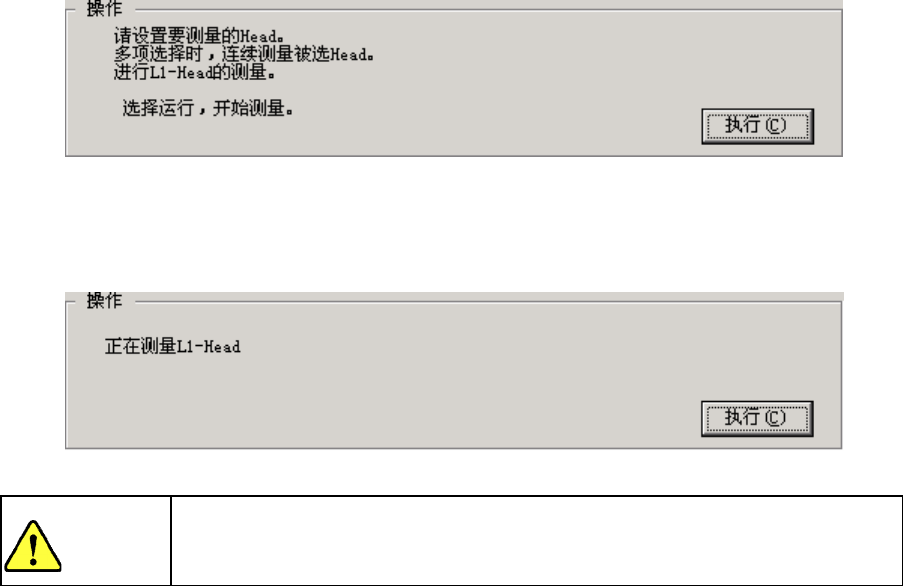

选择“执行”后，即开始测量。
单击“执行”后，轴会移动。单击“执行”前, 请务必确认无人在进行装置内
部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 在“设定Head”上装配508C或507吸嘴。
未在ATC上设置吸嘴时,将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配吸嘴。
② 当校正块上无治具时，将治具从治具工作台移动到校正块上。
此时，若无法吸取治具,将会出错。出错时，请重新安装治具。
③ 打开校正块的真空，吸取治具。
④ 通过OCC识别治具的位置，测量治具的中心位置与倾角。
此时，无法识别治具的2个孔时,将会出错。出错时，请重新安装治具。
⑤ 用设定Head吸取治具,关闭校正块的真空。
⑥ 用激光校准识别治具。
⑦ 用④计算出的治具倾角与⑥的识别结果来计算激光校准装配角度与贴片头装配位置。
警告
第 2 部 功能详解篇 第 10 章 自动校准
10-10
⑧ 通过OCC识别校正块的位置，计算出中心位置与倾角。
⑨ 将治具放在校正块的中心，打开校正块的真空，吸取治具。
此时，对④所计算出的治具的倾角、⑦所计算出的激光校准装配角度与贴片头装配位置、
⑧所计算出的校正块的倾角进行修正并贴片。
⑩ 通过OCC来识别治具的位置。
此时，若相对于校正块的位置，偏差为绝对值1mm以上时即出错。出错时，有可能必须重
新设置MS参数。
11 重复④到⑩的操作，使吸取治具前的设定Head 从0°开始以45°为单位一边转动
θ
轴, 反
复8次，取其平均值。
测量结束。

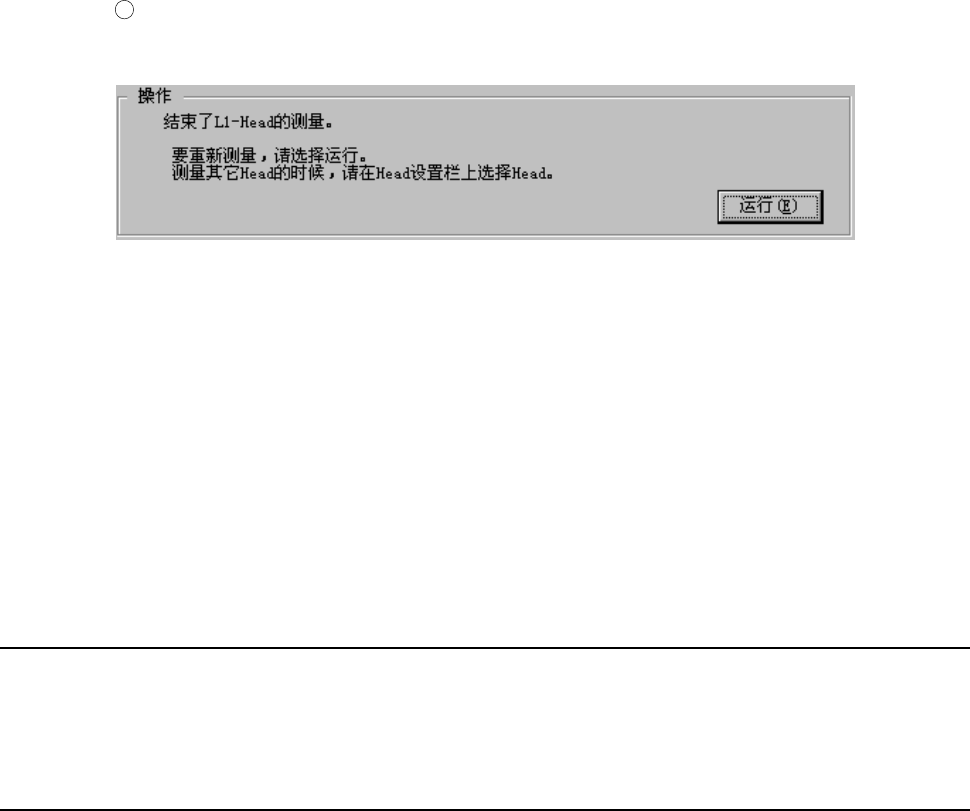

· 重复测量时，请选择“运行”。
· 测量别的贴片头时，通过“设定Head”来选择贴片头。
“设定Head” 变更后,则将显示初始画面。
结束时，请选择“确定”。
10-2-4 VCS偏差
不能选择。
10-2-5 VCS 2 值化阈值
不能选择。
第 2 部 功能详解篇 第 10 章 自动校准
10-11
10-2-6 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校准。

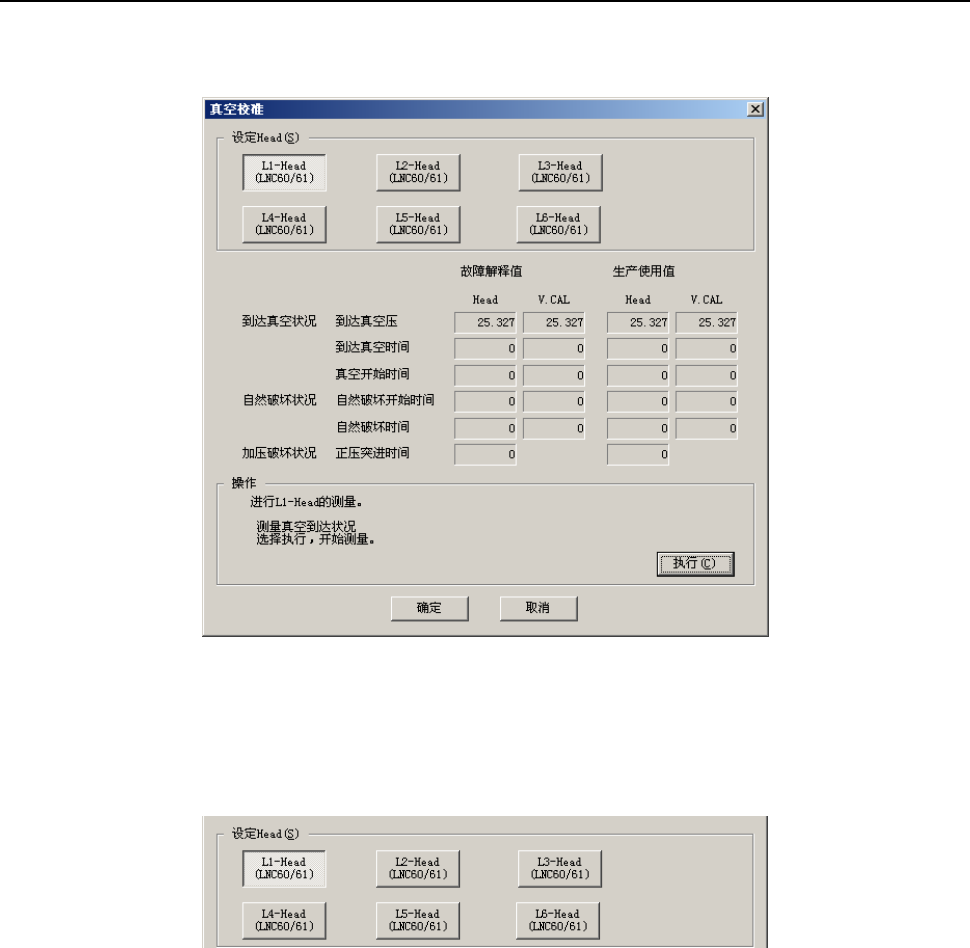

图10-2-6-1 真空校准
设定Head
用单选框按钮选择需要设置的贴片头。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
