第 2 部 功能详解篇 第 11 章 选项组件
11-1
第11章 选项组件的使用
11-1 送料器类的更换
关于送料器的使用方法，请参见各送料器的《使用说明书》。
本章将介绍在主机安装送料器的方法。

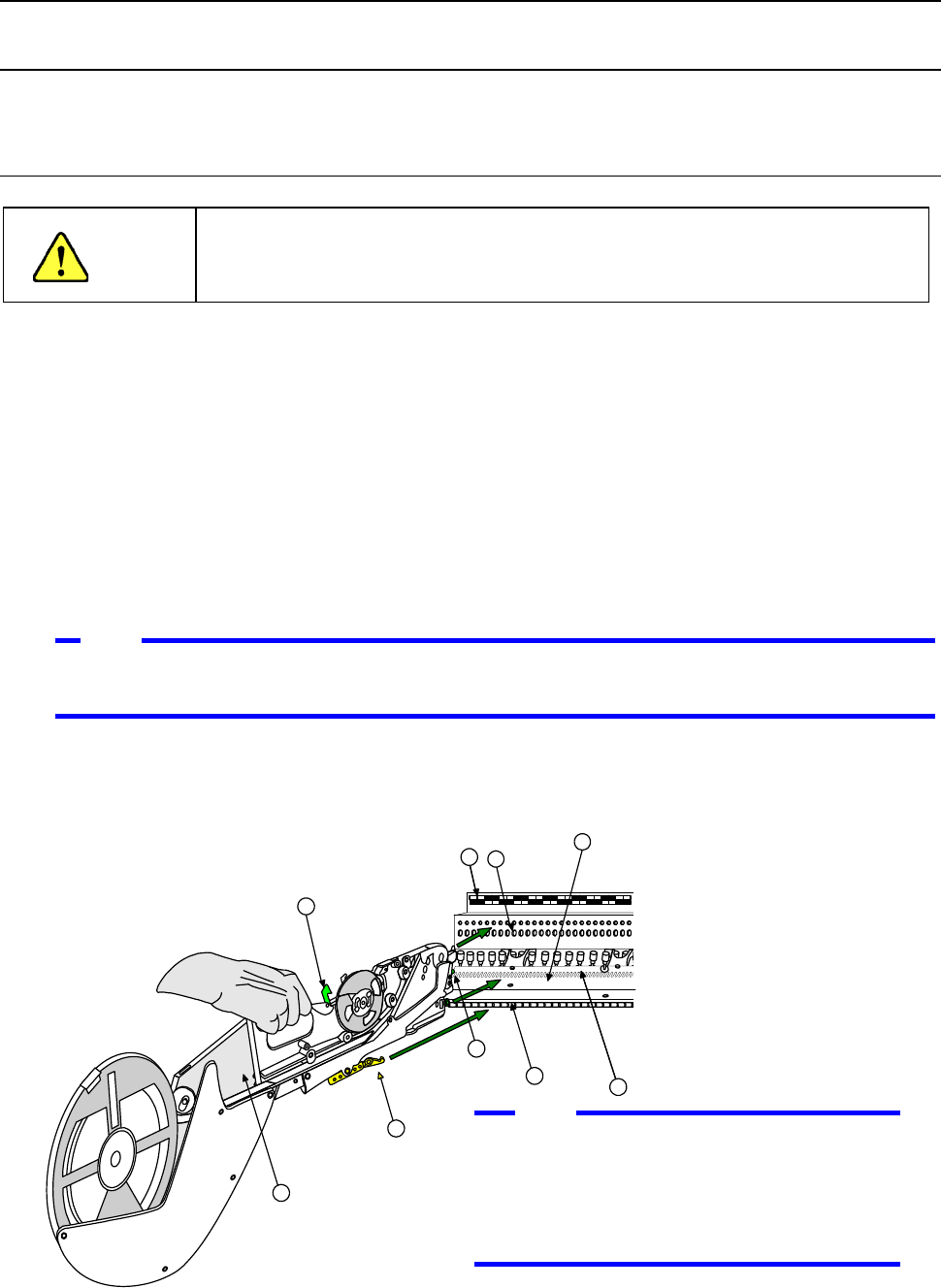

11-1-1 带式送料器的更换（8mm～72mm）
在 XY 轴或 Head 正在动作时更换送料器，带式送料器可能会接触到动作中的元件，
伤害人体或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式送料器。
请务必打开安全护罩后再更换。
(1) 安装步骤
1) 将“带式送料器①”的底面放置在“送料台②”上。
2) 滑动“带式送料器①”，以“安装板B⑦”作为导板，对准“带式送料器底面的导板销”，将
“带式送料器前面的定位销⑥”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的 V 型槽，轻轻地拉动“解锁杆⑩”，使送料
器的前面顶在“安装板”上，然后放开“解锁杆”，用锁定支架夹紧锁紧轴，并固定带式送料
器。
◆ 此时，带式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带式送料
器的安装位置。
请确认带式送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动“解锁杆⑩”，一边径直向后拉“带式送料器①”，将其卸下。
10
8
2
9
6
3
4
7
1
图 11-1-1-1
如果纸带的残留材料(元件供给后从
带式送料器排出的带子)向上翘，挂
在带式送料器的支撑部时，有可能造
成带式送料器传送不良。因此请确认
残留材料的排出情况。
注意
注意:
注意:
第 2 部 功能详解篇 第 11 章 选项组件
11-2

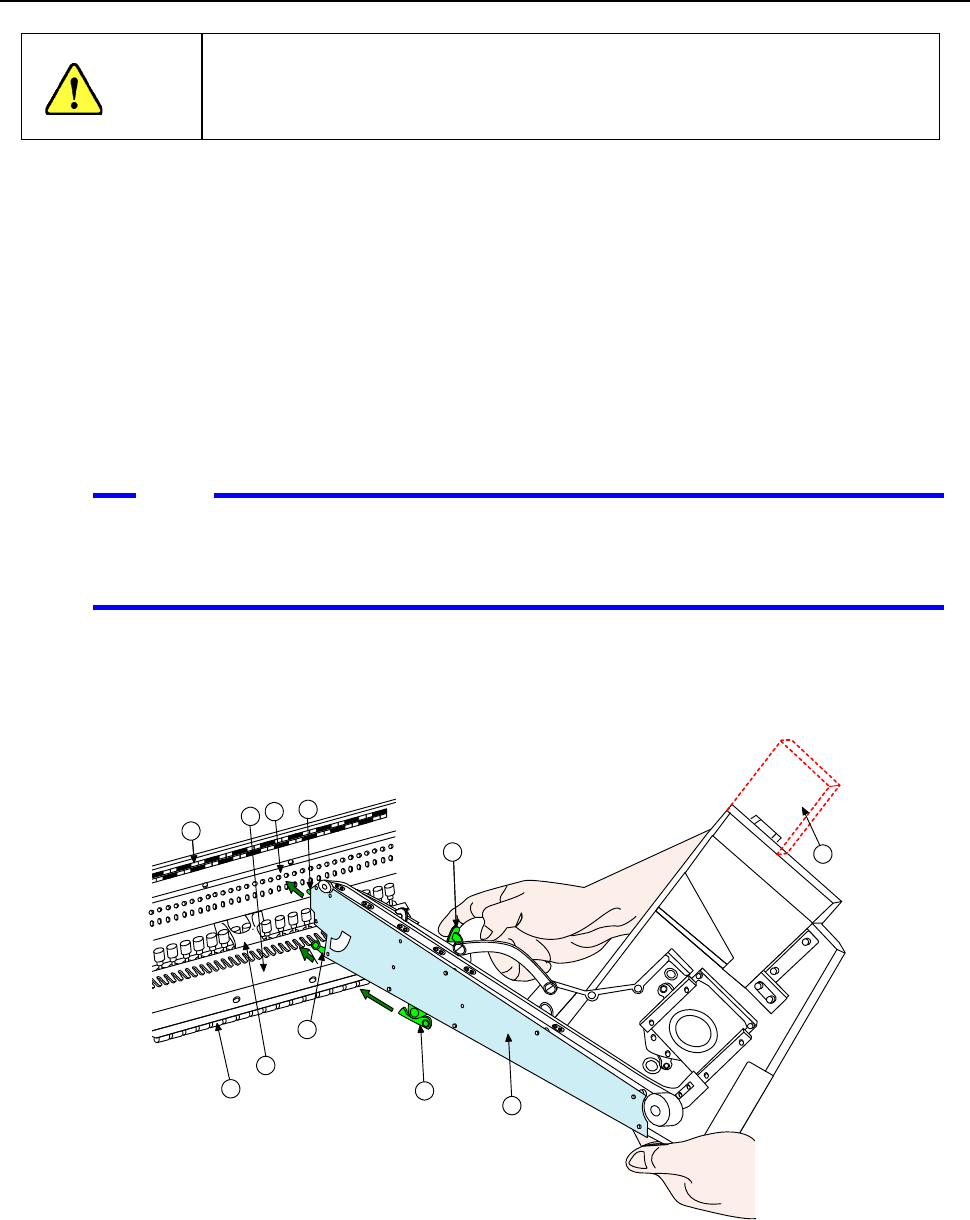

11-1-2 散件送料器的更换
如在 XY 轴或贴片头正在动作时进行更换，散件送料器可能会接触到动作元件，
伤害人体或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换散件送料器。
请务必打开安全护罩后再进行更换。
(1) 安装步骤
1) 将“散件送料器①”的底面放置在“送料台②”上。
2) 滑动“散件送料器①”，以“安装板B⑦”作为导板，对准“带式送料器”底面的“导板销”，
将“散件送料器前面的定位销”插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的V型槽，在用“解锁杆⑩”解除肘节夹紧的状
态下，将散件送料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹
紧，固定散件送料器。
◆ 此时，散件送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示散件送
料器的安装位置。
1) 请确认散件送料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了“EIAJ”外壳⑪的状态下在后侧的台上进行安装。
(2) 拆卸步骤
用“解锁杆⑩”解除肘节夹紧，向后拉“送料器①”，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
图 11-1-2-1
注意
注意
第 2 部 功能详解篇 第 11 章 选项组件
11-3
11-1-3 管式送料器的更换
如在 XY 轴或贴片头正在动作时进行更换，管式送料器可能会接触到动作部位，
伤害人体或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换管式送料器。
请务必打开安全护罩后再进行更换。
(1) 安装步骤
1) 将“管式送料器①”的底面放置在“送料台②”上。
2) 滑动“管式送料器①”，以“安装板B⑦”作为导板，对准带式送料器底面的导板销，将带式
送料器前面的定位销插入“安装板③”的定位孔。
此时，为了将“锁定支架⑨”对准“锁定轴⑧”的V型槽，在“肘节夹紧杆⑩”解除状态下，
将管式送料器前面顶在“固定板”上，用肘节夹紧的方式来固定管式送料器。
◆ 此时，管式送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示管式送
料器的安装位置。
3) 将电源线的“插头⑪”对准并插入“插座⑫”的“电源供给部⑬”(白点在右)，直至发出咔
嚓声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的“插头⑪”的滑动部，拔下插头。
2) 解除肘节夹紧，径直向后拉“管式送料器①”，将其卸下。
请务必拿住管式送料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
图 11-1-3-1
固定
解除
卸装
安装
注意
注意
