第 2 部 功能详解篇 第 11 章 选项组件
11-8
11-4-1 F70R光纤传感器放大器的手动设定方法
放大器的设定如果与工厂出厂时的状态不同，则须通过手动设定。
・
动作模式的设定
・
传感器功能的选择(示教模式的设定方法)

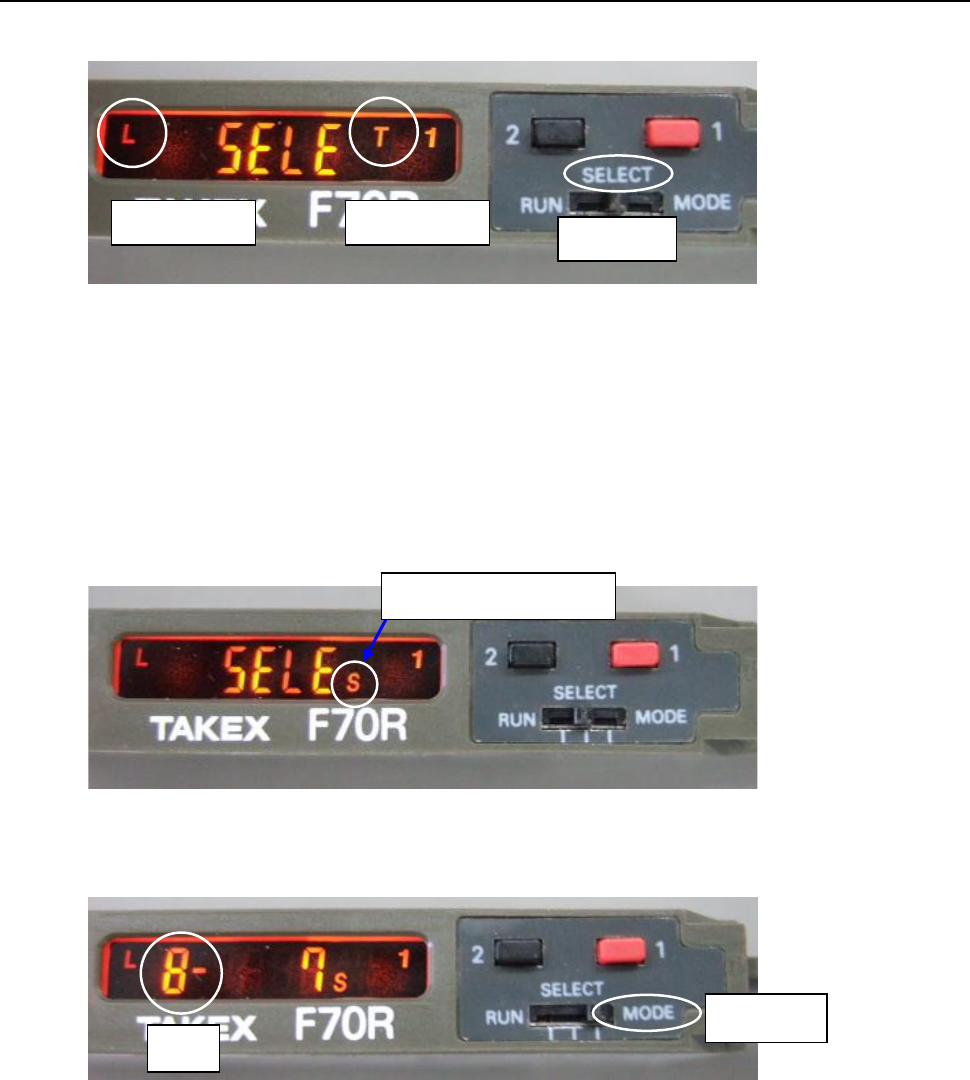

① 将模式开关由【RUN】扳至【SELECT】。显示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，则传感器功能显示部分按照 A→AV→T→TV→L→LV→S→H→
V 的顺序变化，请选择【T】后将模式开关扳回【RUN】。
・
动作模式的选择(灯亮动作的设定方法)
① 将模式开关由【RUN】扳至【SELECT】。显示部分变为【SELE】。
② 每按下 1 次按钮【2】(黑色)，动作模式显示部分按照 L→LO→LF→LOF→D→DO→DF→DOF
的顺序变化，请选择【L】后，将模式开关扳回【RUN】。
・
电子 Volume 位置的选择
① 将模式开关由【RUN】扳至【SELECT】。显示部分变为【SELE】。
② 每按下 1 次按钮【1】(红色)，传感器功能显示部分按照 A→AV→T→TV→L→LV→S→H→V
的顺序变化，请选择【S】。
③ 将模式开关由【SELECT】扳至【MODE】。电子 Volume 的数字闪亮。
④ 按下按钮【1】，则闪亮的数字累计计数，请选择【8】。
模式开关由【MODE】返回【SELECT】。
⑤ 每按下 1 次按钮【1】(红色)，传感器功能表示部分按照 A→AV→T→TV→L→LV→S→H→V
的顺序变化，请选择【T】后，将模式开关扳回【RUN】。
模式开关
①传感器功能②动作模式
S=动作水平的手动设定
闪亮
模式开关
第 2 部 功能详解篇 第 11 章 选项组件
11-9
11-5 夹持吸嘴
该吸嘴为KE2000、JX-300系列专用的对于表面没有吸取面的元件进行吸取、贴装的吸嘴。
11-5-1 特点
夹持吸嘴专用于表面没有吸取面的元件的吸取，通过“固定臂”和“摇臂”组合，从侧面吸取元
件，可稳定可靠地进行吸取/贴片。
部品
つめ深さ
押し当て位置
②
①
① 固定臂
② 摇臂

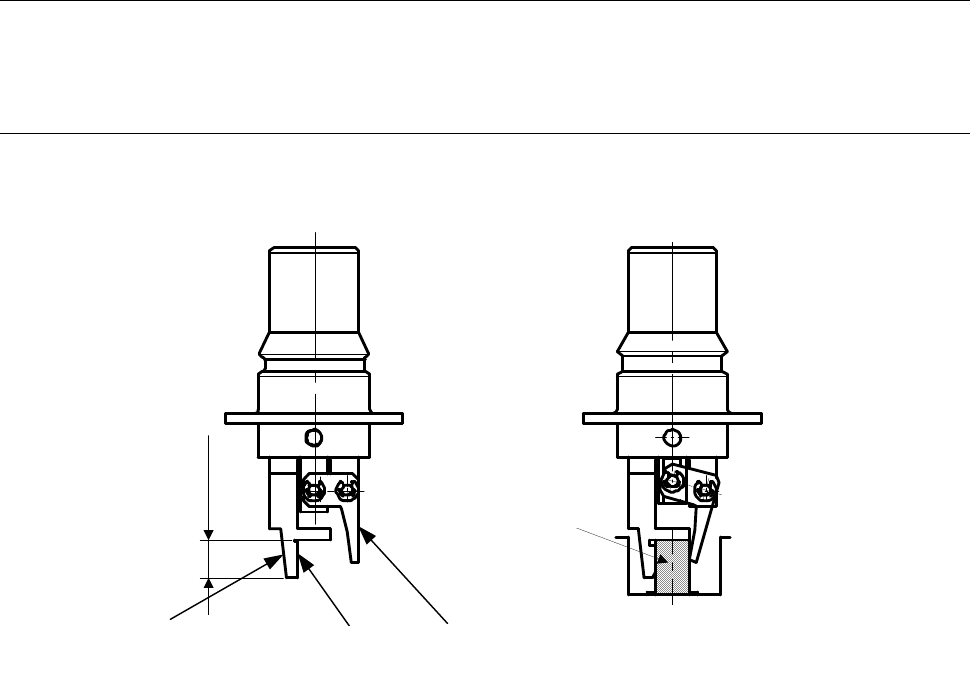

图 11-5-1-1 吸嘴的名称
钩爪深度
夹持位置
（紧贴位置）
元件
第 2 部 功能详解篇 第 11 章 选项组件
11-10
11-5-2 规格
(1) 所需元件及软件
◇ 与吸嘴包装在一起送交客户的、装有吸嘴信息文件的FD或CD。
◇ 与各元件形状、尺寸、及元件供给体(带、托盘)形状相符的夹持吸嘴。
(请参见“(5)对象元件及元件包装形式”。)
(2) 方式
定心方式：激光。
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)。但有时会因元件形状的差异而不同。
激光校准检测部有边的、模部有毛刺的、或者相对于吸取部，检测部没有固定的元件，
贴片精度将低于上述精度。
(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹持吸嘴贴片的元件的高度应比相邻元件高3mm以上。

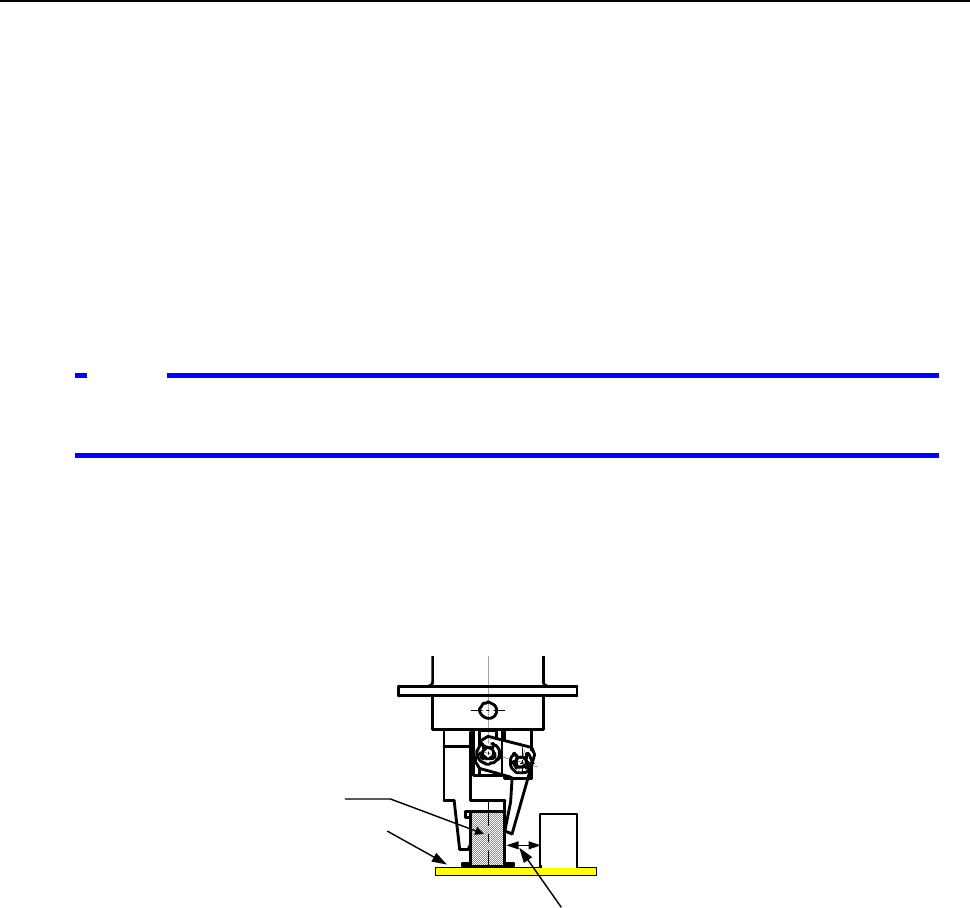

◇ 相邻元件与摇臂侧的夹持贴片元件端面，距离应在4mm以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶ ·插头(不能用标准吸嘴吸取表面的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面的平面必需可紧贴固定臂。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ ·编带、托盘
注)应离开 4mm 以上。
元件 B
基板
元件 A
注意
