11-5-3 使用方法
（1）从 FD（软盘）或 CD 中读取机器设置的夹持吸嘴的信息。
∗ 只要读取一次即可保存到机器中，不必每次读取。
◇ 选择“机器设置”文件菜单内的“打开吸嘴数据文件”，从下述画面中读取FD或CD的夹持吸
嘴信息文件。(参见“7-3-2章 读取吸嘴数据”)

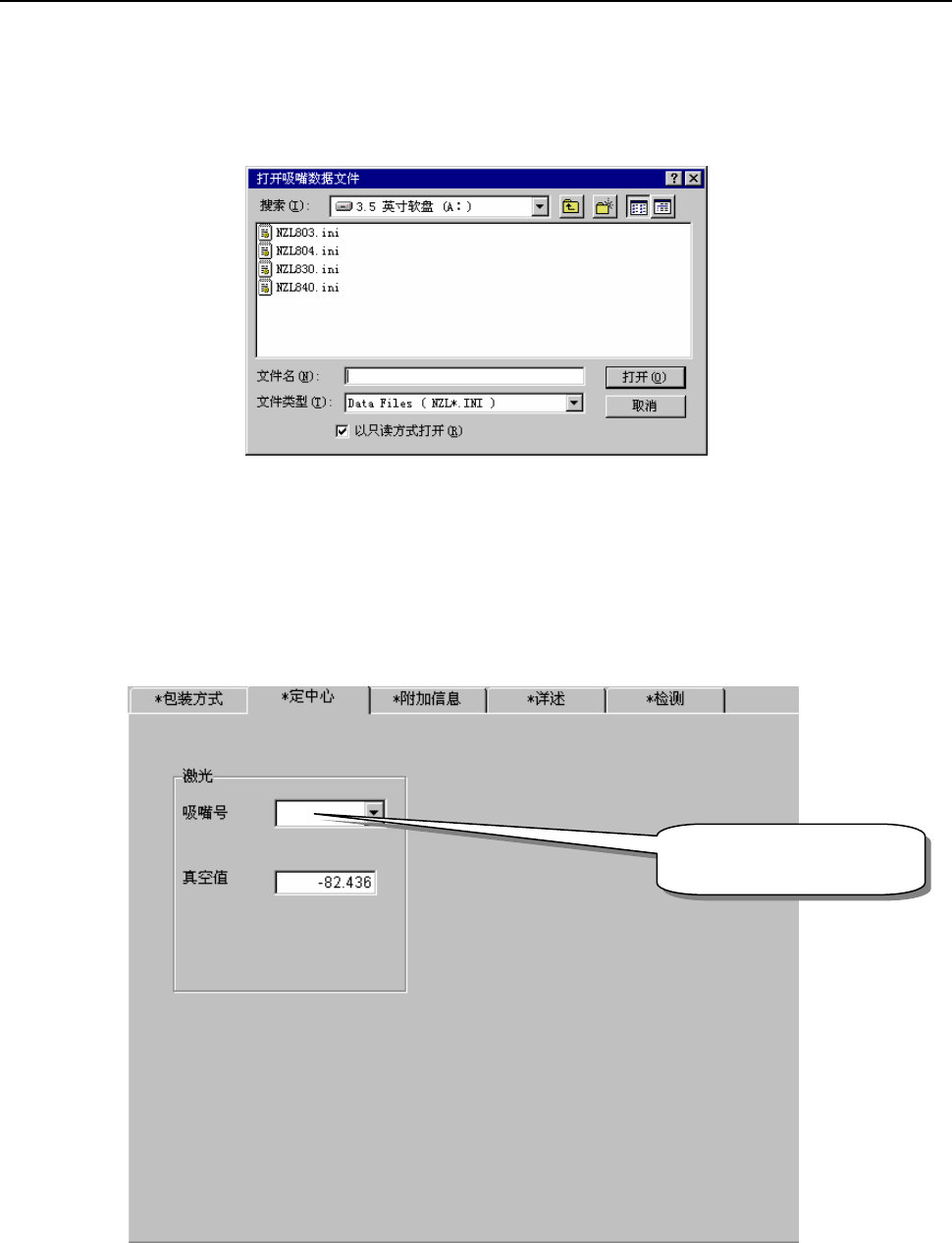

图 11-5-3-1 打开吸嘴数据文件
（2）制作元件数据
关于操作方法的详细内容，请参见“元件数据”“4-3-5-2 2)附加信息”的“吸嘴数据”。
◇ 制作示例
1) 设置吸嘴编号
图 11-5-3-2 设定吸嘴编号
夹持吸嘴编号为
800 多号。
800
第 2 部 功能详解篇 第 11 章 选项组件
11-13
2) 输入夹持吸取位置的控制信息
控制信息的输入，请参见“第四章 制作生产程序”中的“4-3-5-2 2) 附加信息”。
3) 激光高度
使用夹持吸嘴时必须注意激光高度。
通常吸嘴的“激光高度”中输入的是从元件表面到激光投射面的距离，而夹持吸嘴则应以固
定侧臂的吸嘴前端为基准，输入激光投射的距离。

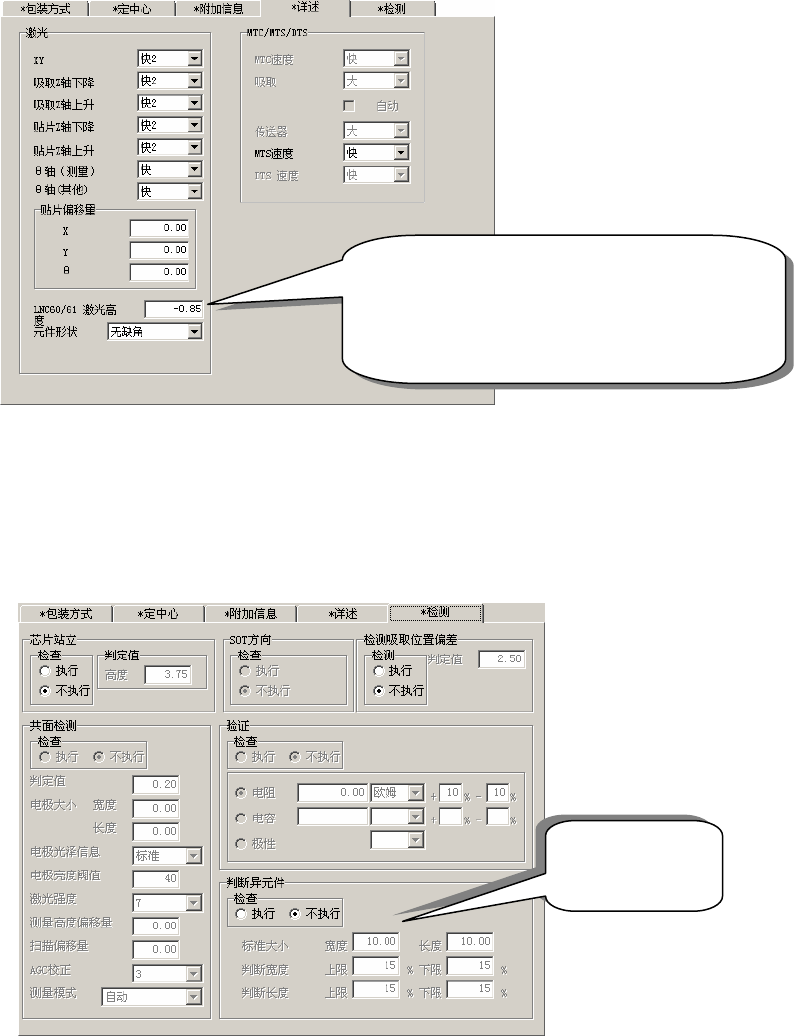

图 11-5-3-3 激光高度的设定
4) 检查异类元件时的注意事项
指定检查异类元件时，请注意基准尺寸。
◆基准尺寸为激光投射面的模部尺寸，与包括引脚在内的外形尺寸不同。
图 11-5-3-4 指定检查异类元件的设定
激光投射模部
的纵向尺寸。
指定从吸嘴前端到激光面的距离。
大致设定尺寸： －(元件高度－3.5mm)／２,
根据引脚的位置进行微调。
画 面 例： －(6.8－3.5)/2=－1.65
第 2 部 功能详解篇 第 11 章 选项组件
11-14
（3）吸取数据
吸取数据与使用普通吸嘴时相同。因此无需示教夹持臂的位置或到元件表面顶靠部分的高度等。
1) XY坐标：
以元件中心为基准。移动到[夹持位置]、[水平间隙]、[固定臂的偏移量]校正后的坐标。为了在
生产中吸取时包含臂长度补偿量，示教时要使得夹持吸嘴的臂尖端在元件侧面以外的位置。按示
教按钮或HOD的ENTER键确定示教坐标后,逆向校正坐标将反映在吸取数据中。用摄像示教开始,在
示教中切换到Head时，不包含校正值。
2） Z坐标：
以吸嘴尖端(固定臂尖端＝与通常的吸嘴尖端同一高度)为基准。为了在生产时吸取包含臂长度的
补偿量，示教时要求使夹持吸嘴的臂尖端位置在元件上部的高度。

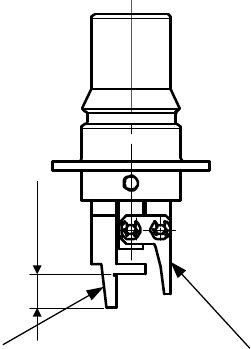

(4) 在 ATC 上的安装方向
将夹持吸嘴安装到ATC上，使从正面看ATC装置时，夹持吸嘴的固定臂(图①)在后侧，摇臂(图②)
在前侧。
つめ深さ
②
①
卡爪深度
