1-3-3-2 对话框与控制选项
选择命令后,如果执行该命令时需要其他附加信息,则会显示对话框。
对话框中有若干个控制选项,操作这些选项可输入附加信息。
要更改输入对象时,按[Tab]键可依次在控制选项中移动焦点。如按[Shift]＋[Tab]可进行反向选择。
以下就各控制选项的使用方法进行说明。
(1) 按键式按钮
按下按键式按钮后,可立刻执行与按钮内容相关的动作。
(2) 复选框
需要在各选项中选择、或切换ON、OFF。可根据需要选择多个。
□ 内为 ; 的项目为有效状态(ON状态)。
将光标移至目标项,按空格键或点击轨迹球左键进行切换。

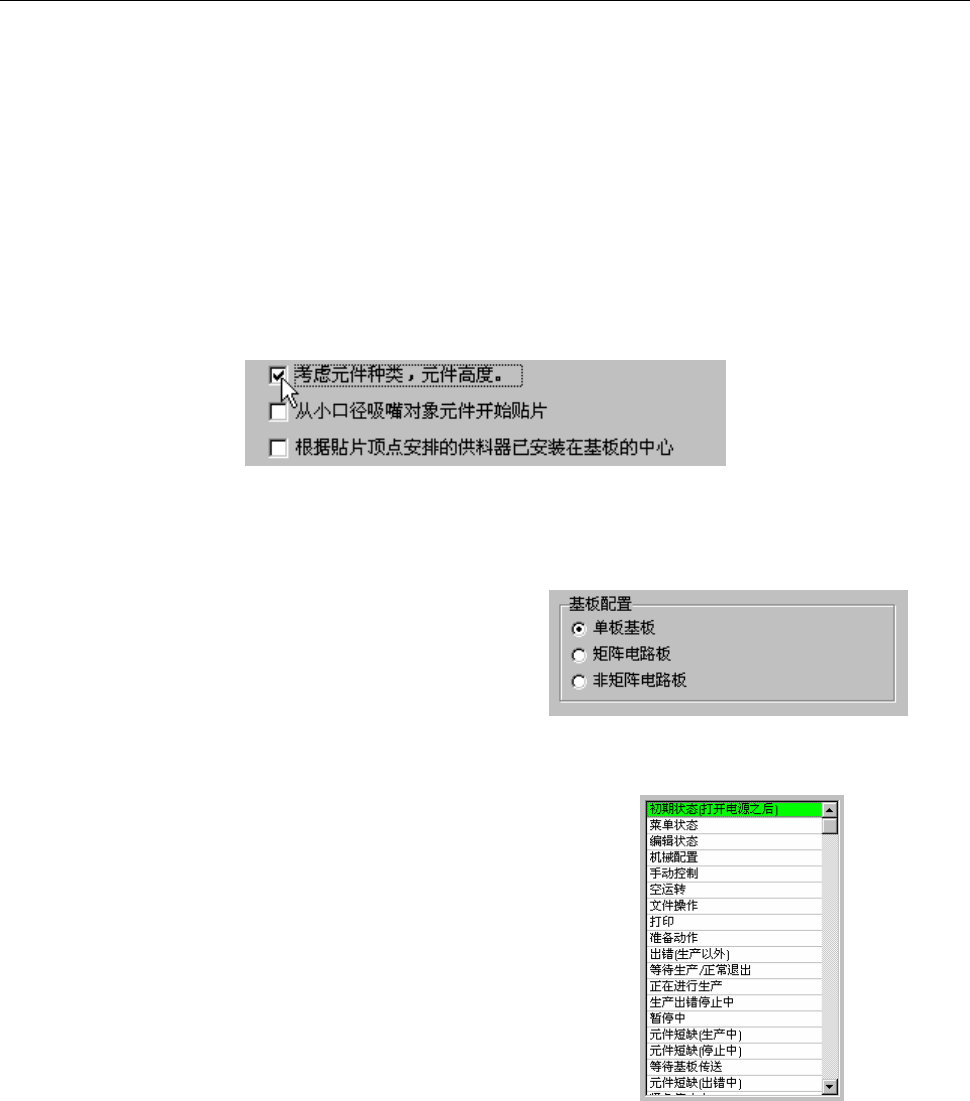

图1-3-3-2-1 复选框示例
(3) 单选按钮(Radio Button)
从多个项目中选择其中一项时,使用单选按钮。
中间显示有黑点~的项目为当前选中的项目。
<用键盘选择的方法：>
1.按[Tab]键移动目标。
2.再按[↑]、[↓]键选择。
(4) 列表框
从列表框中所显示的项目中选择目标项。
列表框被激活时,选中的项目将呈反色显示。
当项目太多而无法同时显示时,在列表框右侧会出现滚
动条。通过该滚动条来换页,当目标项呈反色显示时,按
下[Enter]键选择该项。
图1-3-3-2-2 单选按钮示例
图1-3-3-2-3 列表框示例
第 1 部 基本篇 第 1 章 设备概要
1-50
(5) 编辑框
从键盘输入数值或文字时使用编辑框。
也可编辑已输入的数值或文字。
图1-3-3-2-4 编辑框示例
(6) 组合框
组合框由编辑框与列表框组成,通常只显示组合框。用轨迹球在组合框右侧的“▼”键处单击左键，
或在编辑框中有输入焦点时，按上下方向的光标键[↑]、[↓]可显示列表框部分的下拉菜单。

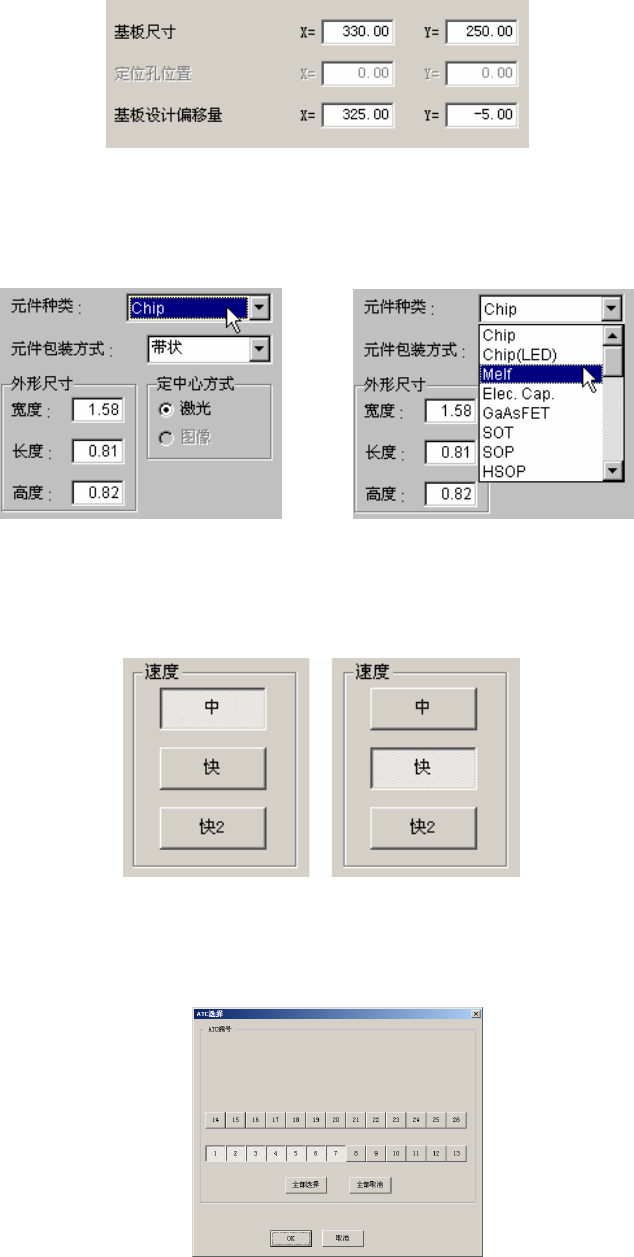

图1-3-3-2-5 组合框(编辑框) 图1-3-3-2-6 组合框(列表框)
(7) 单选按钮型按键式按钮
考虑到使用触摸面板(选购项)的操作,将一部分单选按钮改成了按键式按钮。
图1-3-3-2-7 单选按钮型按键式按钮例
(8) 复选框型按键式按钮
考虑到使用触摸面板(选购项)的操作,将一部分复选按钮改成了按键式按钮。
图1-3-3-2-8 复选按钮型按键式按钮示例
第 1 部 基本篇 第 1 章 设备概要
1-51
1-3-3-3 编辑方法
以下对键盘操作([Page Up]/[Page Down],[Home]/[End],[Tab]及[Insert])进行说明。

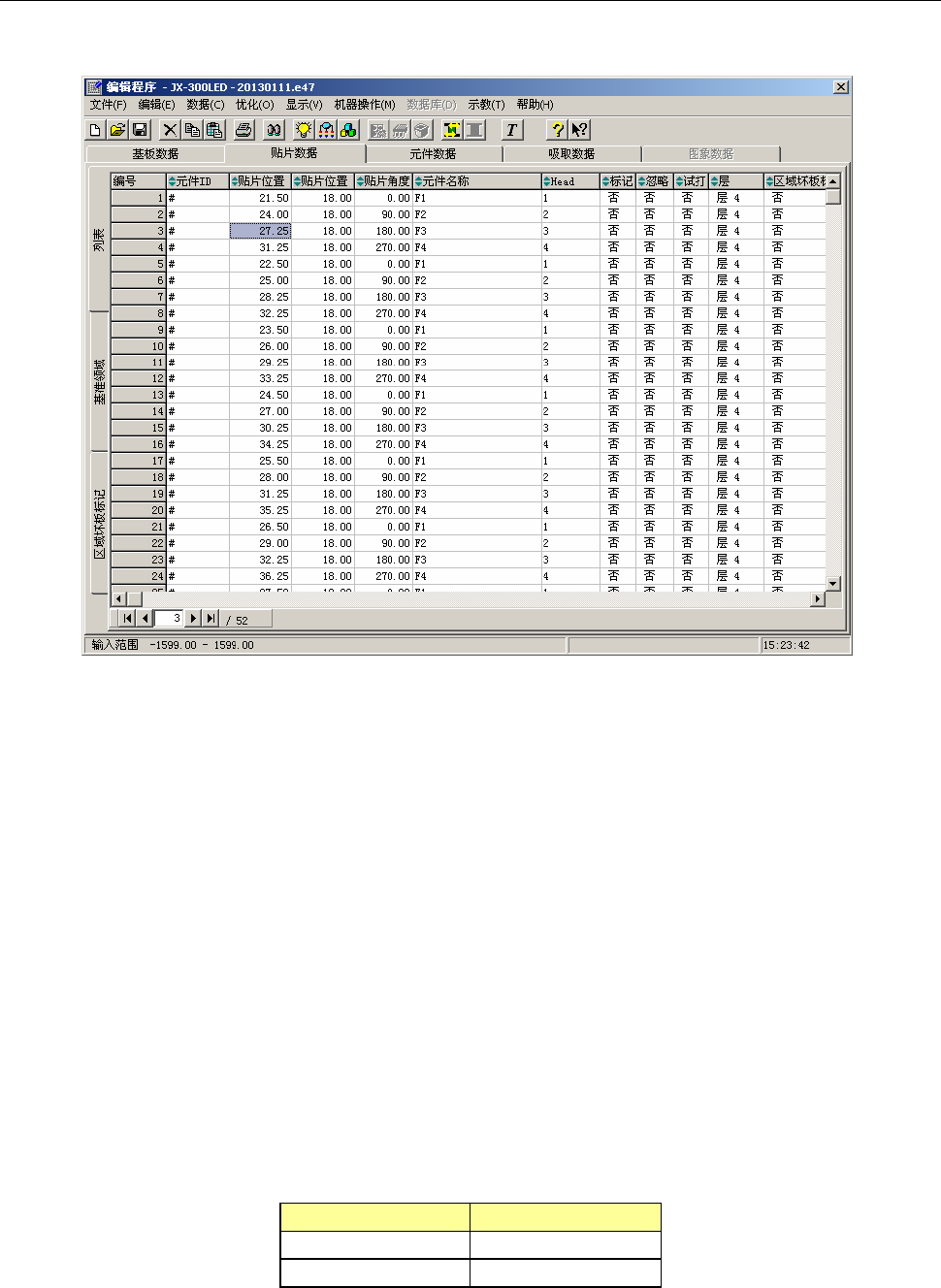

图1-3-3-3-1 编辑程序画面(贴片数据)
① [Page Up] , [Page Down]
当显示跨越多个画面时,按[Page Up]显示下一个画面,按[Page Down]显示上一个画面。
② [Home] , [End]
显示跨越多个画面时,按[Home]键移至行首,按[End]键移至行末。
③ Scroll([↑]、[↓]、[←]、[→])
在显示画面的最上部按[↑]键时,如果前一个画面有内容,则后退一行显示。
在显示画面的最下部按[↓]键时,如果后一个画面有内容,则前进一行显示。
在显示画面的行首按[←]键时,如果左画面有内容,则右移一个单元显示。
在显示画面的行末按[→]键时,如果右画面有内容,则左移一个单元显示。
④ [Insert]
用[Insert]键在插入模式与覆盖模式之间进行切换。
表1-3-3-1 模式与光标形状
模式 光标形状
插入模式 ■ 闪烁
覆盖模式 ＿ 闪烁
