第 2 部 功能详解篇 第 12 章 程序补充
12-35
↓ 元件/ No.*２数据不完整 未完成元件数据。
↓ 元件/ No.*２没有安装指定吸嘴*5 元件数据指定的吸嘴未安装在 ATC 上。
↓ 元件/ No.*２元件尺寸超出废弃盒的元件
尺寸范围。
元件尺寸超出废弃箱的元件限制尺寸。
↓ 元件/第%d 的供给装置设置为全部不使用 与元件对应的供给装置全部设置为不使用。
↓ 优化/ No.*７使用了机器设置中设置成不
可用的 Head
存在机器设置中设置为不使用的贴片头的贴
片数据
↓ 优化/没有足够的吸嘴(%3d) 吸嘴（%3d））数量不足。
↓ 数据/生产程序已经破坏 生产程序被破坏
警告 设备/存在要接受芯片站立检查的元件(没
有选择[单元])
元件数据检查中设置了检查芯片站立。
（机器设置为不检查芯片站立）
↓ 设备/需要异元件检查的元件存在。
(没有选择[单元])
元件数据检查设置为判定异类元件。
（机器设置为不检查异类元件）
↓ 设备/ *８在设置数据中没有选传送带浮
动传感器(选择[不间断运行])
设置数据中，设置为不检查传送带浮动。
（操作选项中选择了不间断运行）
↓ 设备/需要检查吸取位置偏差的元件存在
(没有选择单元)。
有需要检查吸取位置偏差的元件(操作选项中
没有选择检查吸取位置偏差)。
↓ 设备/贴片机内温度超出使用环境条件。 贴片机内温度超出使用环境条件。
↓ 基板/使用用户定义模板(在机器设置上没
有选择)
BOC 标记（３点中的１点）使用了用户定义
模板(在机器设置上没有选择模板匹配)
↓ 基板/BOC 标记（*６）在基板或电路之外 有电路在基板之外。
↓ 贴片/ No.*１贴片位置在基板或电路之外 贴片位置在基板或电路之外。
↓ 贴片/ No.*１基准领域标记（*６）在基板
或电路之外
基准领域标记在基板（电路）之外。
↓ 吸取/ No.*３吸取位置离计算的位置太远 自动计算选择的坐标,离吸取位置坐标位置太
远。
*１：贴片No. *２：元件No. *３：吸取No.
*５：吸嘴No. *６：标记No. *７：安排No. *８：台架No.
第 2 部 功能详解篇 第 12 章 程序补充
12-36

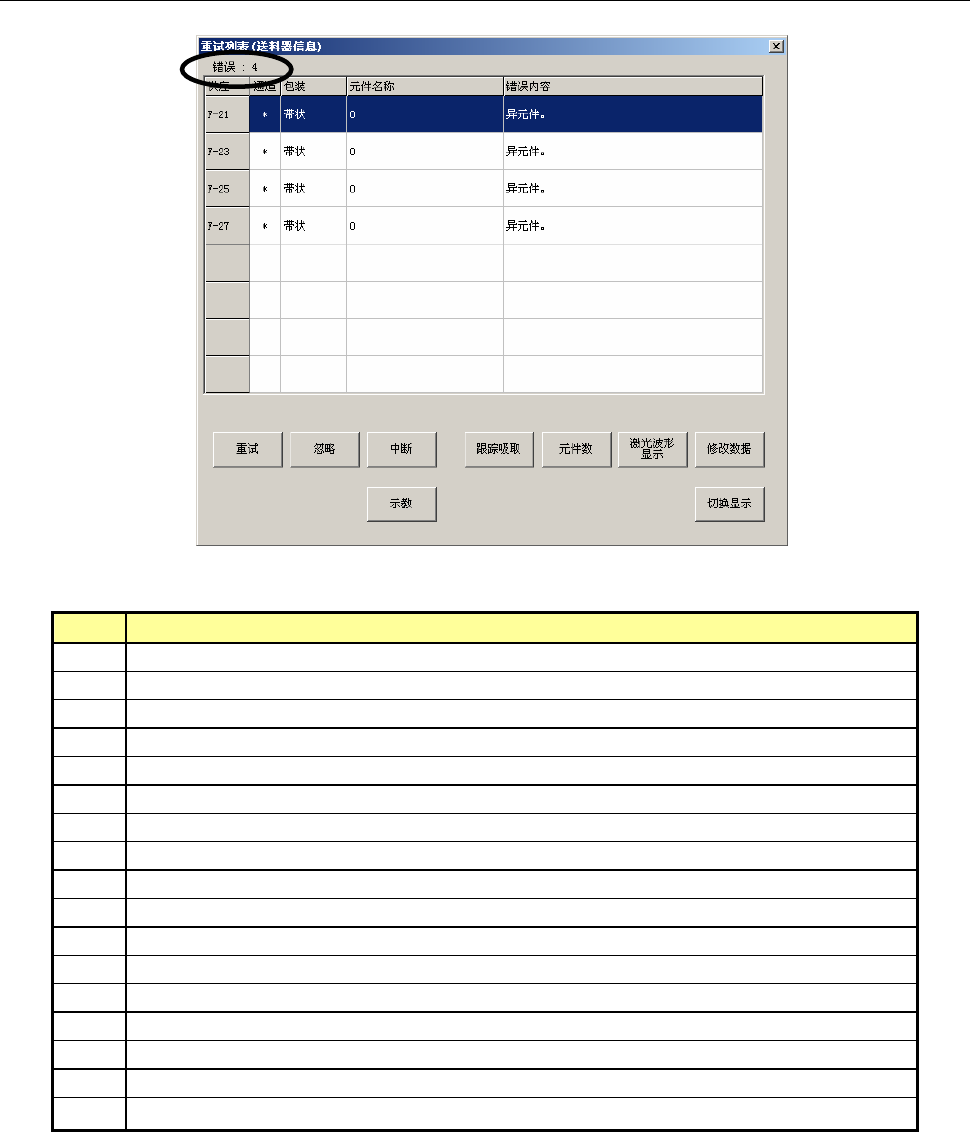

12-9 生产时出错的详细内容
生产时出错的详细内容。(请参照2-10-5章)
① LA 识别
值 错误显示内容
64 无元件
67
LNC 收到强制结束测量的命令。
70 检测出固件部不应发生的状态
74 取得了错误宽度数据。
80 检测出左端的窗口阻塞错误
81 检测出右端的窗口阻塞错误
82 检测出左右两边的窗口阻塞错误
93 设置的元件形状与实际的元件外形不适合。
98 在限定角度内未能检出决定最小宽度的角度
99 检测出处理超程错误
102 元件数据的元件外形形状设置值不正确。
103 进行图像检查时检测出明暗度过低错误
104 检测出图像检查的图像未正确安装错误
105 图像检查失败
106 检测出超出规定的错误级别
109 SWEEP 识别处理未结束。
112 设置不是排他状态下，而试图解除排他。
第 2 部 功能详解篇 第 12 章 程序补充
12-37
② 元件
值 错误显示内容
1 芯片直立
2 元件掉落
5 元件方向异常
6 送料器间距偏差
7 未贴片
8 异类元件错误
9 元件吸取失败
11 激光识别角度错误。
16 元件废弃异常
17 贴片确认错误
18 激光超出错误
19
激光面接触检查错误
③ 送料器
值 错误显示内容
1 元件用尽
④ 设定
值 错误显示内容
1 未使用选项
⑤ MTS
值 错误显示内容 值 错误显示内容
1 命令错误 20 主机外罩打开
2 参数错误 26 支持状态
4 READY 超时 28 无托盘码垛机(叠盘箱)
5 ETX 超时 29 门打开
6 同步文字超时 30 未接收到吸取完成信号
7 响应超时 40 托盘传送中接收到吸取完成信号
8 数据错误 49 未输入 MS 参数
9 收到无效的响应 52 普通模式时请求切换码垛机(叠盘箱)
10 脱机时发出动作命令 61 原点错误(Z 轴)
13
托盘码垛机(叠盘箱)处于非锁定
状态
63 原点错误(Y 轴)
18 未检测到托盘 68 调节板关闭错误
