JUKI JX-300LED - 第81页
第 1 部 基本篇 第 1 章 设备概要 1-65 1-4-2-6 装置运行信息 换页 第一页 第二页 No. 图标 名称 图标 名称 1 机器运行信息 HMS 运行信息 2 各吸嘴运行信息 信号灯运行信息 3 各贴片头运行信息 迷你信号灯控制 4 AT C 运行信息 OCC 运行信息 5 激光／传感器运行信息 6 轴运行信息 非同步运行信息 7 传送运行信息 SOT 运行信息 8 退出 返回桌面。 退出 返回桌面。
第 1 部 基本篇 第 1 章 设备概要
1-64
1-4-2-5 自动校准
换页
第一页 第二页
No.
图标 名称 图标 名称
1
激光传感器高度
２
吸嘴旋转中心
３
贴片头偏移
４
5
6
真空校准
7
退出
返回桌面。
第 1 部 基本篇 第 1 章 设备概要
1-65
1-4-2-6 装置运行信息
换页
第一页 第二页
No.
图标 名称 图标 名称
1
机器运行信息
HMS 运行信息
2
各吸嘴运行信息
信号灯运行信息
3
各贴片头运行信息
迷你信号灯控制
4
ATC 运行信息
OCC 运行信息
5
激光／传感器运行信息
6
轴运行信息
非同步运行信息
7
传送运行信息
SOT 运行信息
8
退出
返回桌面。
退出
返回桌面。
第 1 部 基本篇 第 1 章 设备概要
1-66

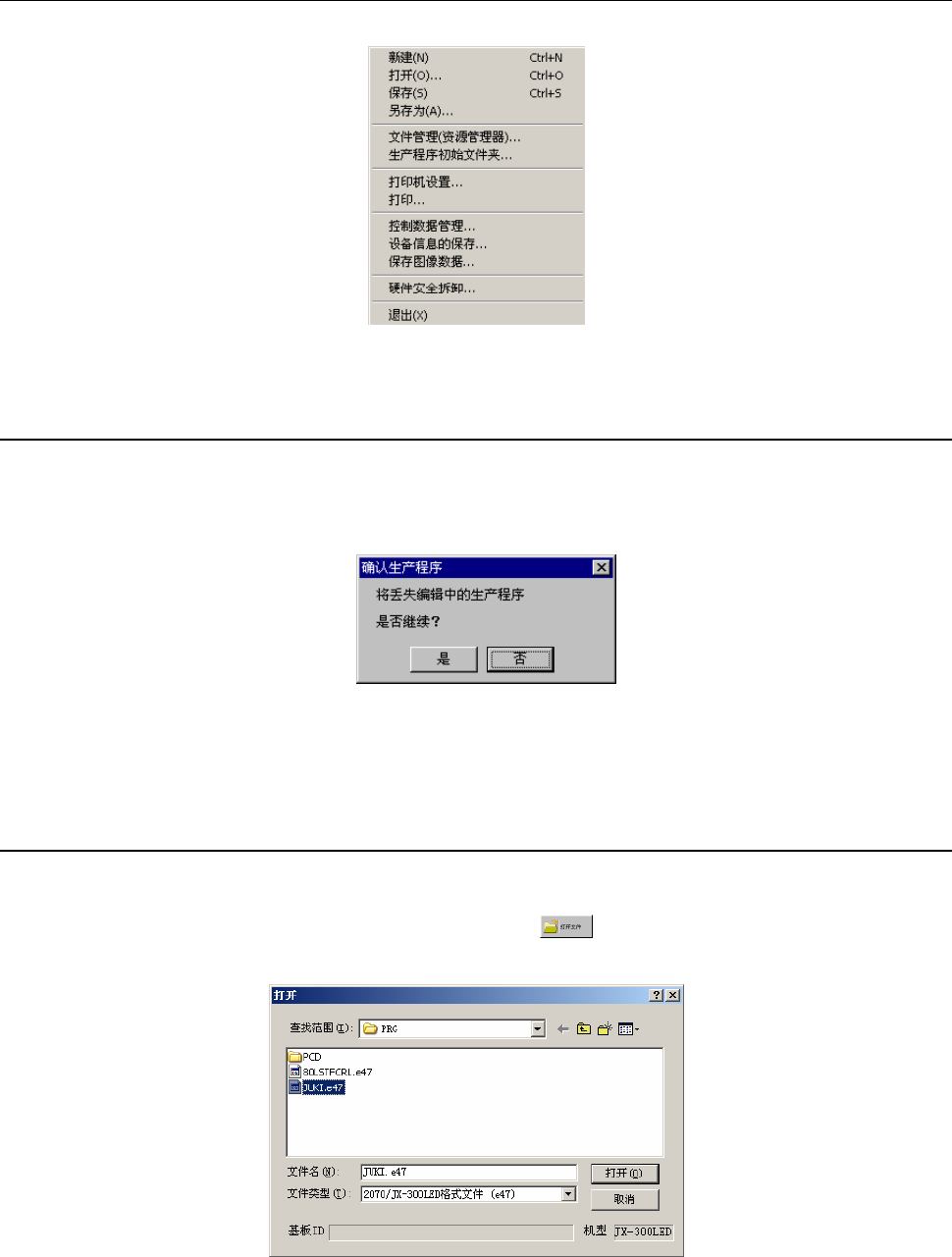

1-5 文件
以下对文件菜单的操作方法进行说明。
本节对“控制数据管理”以外的项目的说明。关于“控制数据管理”请参见“12-3：控制数据管理”。
1-5-1 新建
新建文件时,请选择菜单栏中的“文件”/“新建”。
进行生产程序的数据初始化。
如有未保存的生产程序,则显示确认信息。
图1-5-1-1 生产程序确认信息
在此,按下“是”, 则不保存文件而直接将其初始化。按下“否”,则中止处理, 返回桌面。
1-5-2 打开（读入文件）
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”,或按下命令按钮
。
② 从“打开文件”画面中,选择文件并单击「打开」。
图1-5-2-1 打开
