3 Datos técnicos y componentes Inst rucciones de servicio E by SI PLACE 3.3 Dimensiones y peso A partir de la versión de software SC 712 .1 Edición 05/2019 110 3.3 Dimensiones y peso 3.3.1 Datos técnicos - dimensiones y …
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.2 Condiciones ambientales y valores de conexión
109
3.2.4 Alimentación de aire comprimido y especificación del aire comprimido
3
Alimentación de aire comprimido
Valores de conexión del aire com-
primido
p
mín
p
máx
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Presión de servicio 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Conexión de aire comprimido Rosca interior R 3/4" (rosca para tubos) con racor de empalme 1/2"
Consumo de aire comprimido
*a
Configuración del cabezal
de colocación
Consumo de aire compri-
mido
*b
con
bomba de vacío
*c
E by SIPLACE CP14
CP12
CP12 / PP
CP6 / PP
TH
90 Nl/min
90 Nl/min
140 Nl/min
140 Nl/min
185 Nl/min
Especificación del aire comprimido según la norma DIN ISO 8573-1:2010
Tamaño de partículas (clase ISO 1) 0,1 µm
Densidad de partículas (clase ISO 1) 0,1 mg/m³
Contenido máximo de aceite
(ISO Clase 1)
0,01 mg/m³
Punto de condensación de presión
(ISO Clase 4)
+ 3°
*)a Promedio de consumo
*)b Bajo condiciones atmosféricas normales a 20°C y 1013 hPa.
*)c Bomba de vacío solo para cabezal de colocación SIPLACE CP14/CP12/CP6.
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.3 Dimensiones y peso A partir de la versión de software SC 712.1 Edición 05/2019
110
3.3 Dimensiones y peso
3.3.1 Datos técnicos - dimensiones y peso
3
Longitud de la máquina automática
E by SIPLACE
E by SIPLACE con LBO1200
1500 mm
1910 mm
Anchura de la máquina automática
E by SIPLACE 1666 mm
Altura de la máquina automática
con lámpara de aviso
con cubiertas de protección rebatidas
(con altura de transporte TCI de 900 mm)
(con altura de transporte TCI de 930 mm)
(con altura de transporte TCI de 950 mm)
Máx. 1760 mm
1750 mm
1780 mm
1800 mm
Altura sobre el suelo de la máquina automática
(con altura de transporte TCI de 900 mm)
(con altura de transporte TCI de 930 mm)
(con altura de transporte TCI de 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Peso E by SIPLACE
Unilateral
Bilateral
1850 kg
2050 kg
Peso de la mesa de componentes
Mesa intercambiable 60
Mesa intercambiable 60 (completamente configurada)
Mesa fija 60
Mesa fija 60 (completamente configurada)
88 kg
138 kg
53 kg
104 kg
Superficie de estacionamiento para E by SIPLACE
Unilateral con 1 mesa intercambiable 60
Bilateral con 2 mesas intercambiables 60
2.835 m²
3.338 m²
Rigidez del suelo
Rigidez vertical mínima del suelo
Rigidez verical del suelo recomendada
0,5E8 N/m
≥ 1,5E8 N/m
En el cálculo de la carga superficial se consideró un espacio adicional de trabajo de 0,5 m a
cada lado de la máquina.
Carga superficial para E by SIPLACE
Unilateral
Bilateral
5,02 kN/m²
5,04 kN/m²
Número de los pies de máquina 4
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.3 Dimensiones y peso
111
3.3.2 Dimensiones
3.3.2.1 Dimensiones E by SIPLACE E bilateral
3

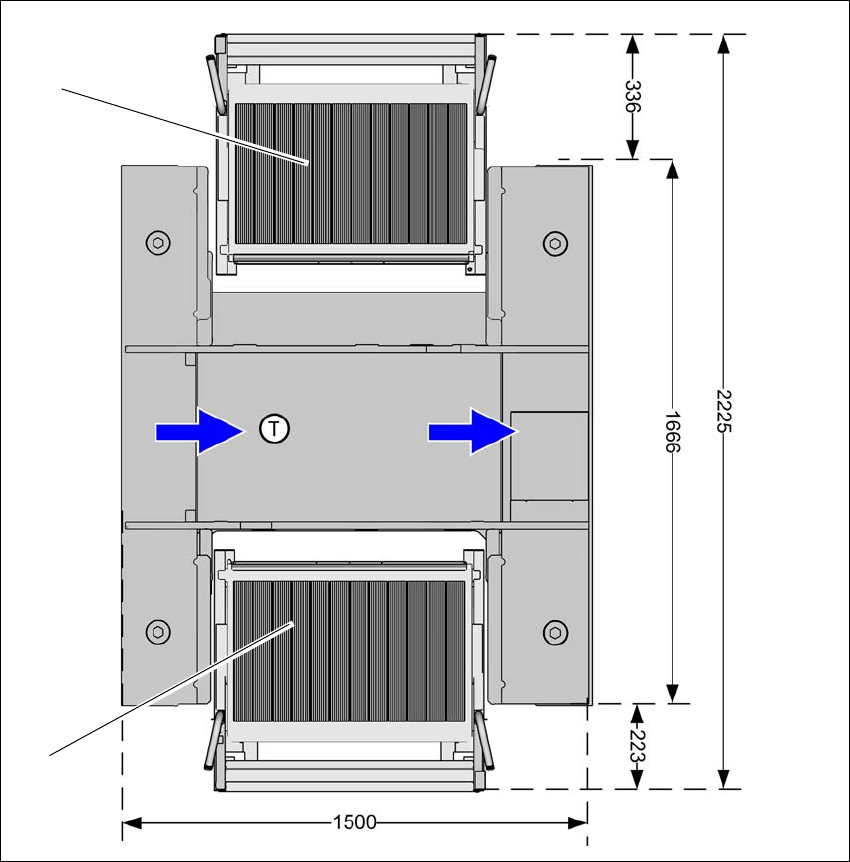

Fig. 3.3 - 1 Dimensiones E by SIPLACE bilateral con 2 mesas intercambiables
(1) Puesto de estacionamiento 1 con mesa intercambiable
(2) Puesto de estacionamiento 2 con mesa intercambiable
1
(2)
