3 Datos técnicos y componentes Inst rucciones de servicio E by SI PLACE 3.3 Dimensiones y peso A partir de la versión de software SC 712 .1 Edición 05/2019 114 3.3.2.2 Dimensiones E by SIPLACE unilateral 3 Fig. 3.3 - 4 D…
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.3 Dimensiones y peso
113
3
Fig. 3.3 - 3 Dimensiones E by SIPLACE bilateral con mesa fija/fija
(1) Puesto de estacionamiento 1 con mesa fija
(2) Puesto de estacionamiento 2 con mesa fija
1
(2)
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.3 Dimensiones y peso A partir de la versión de software SC 712.1 Edición 05/2019
114
3.3.2.2 Dimensiones E by SIPLACE unilateral
3

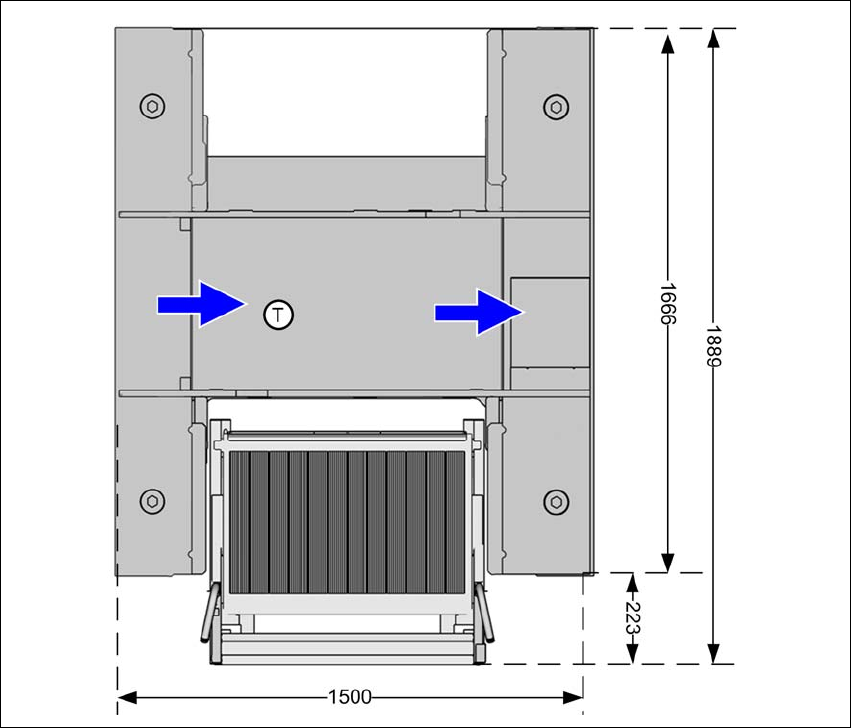

Fig. 3.3 - 4 Dimensiones E by SIPLACE unilateral con mesa intercambiable
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.3 Dimensiones y peso
115
3
Fig. 3.3 - 5 Dimensiones E by SIPLACE unilateral con mesa fija
