3.3.4 Distancia de maniobra para la mesa intercambiable
3

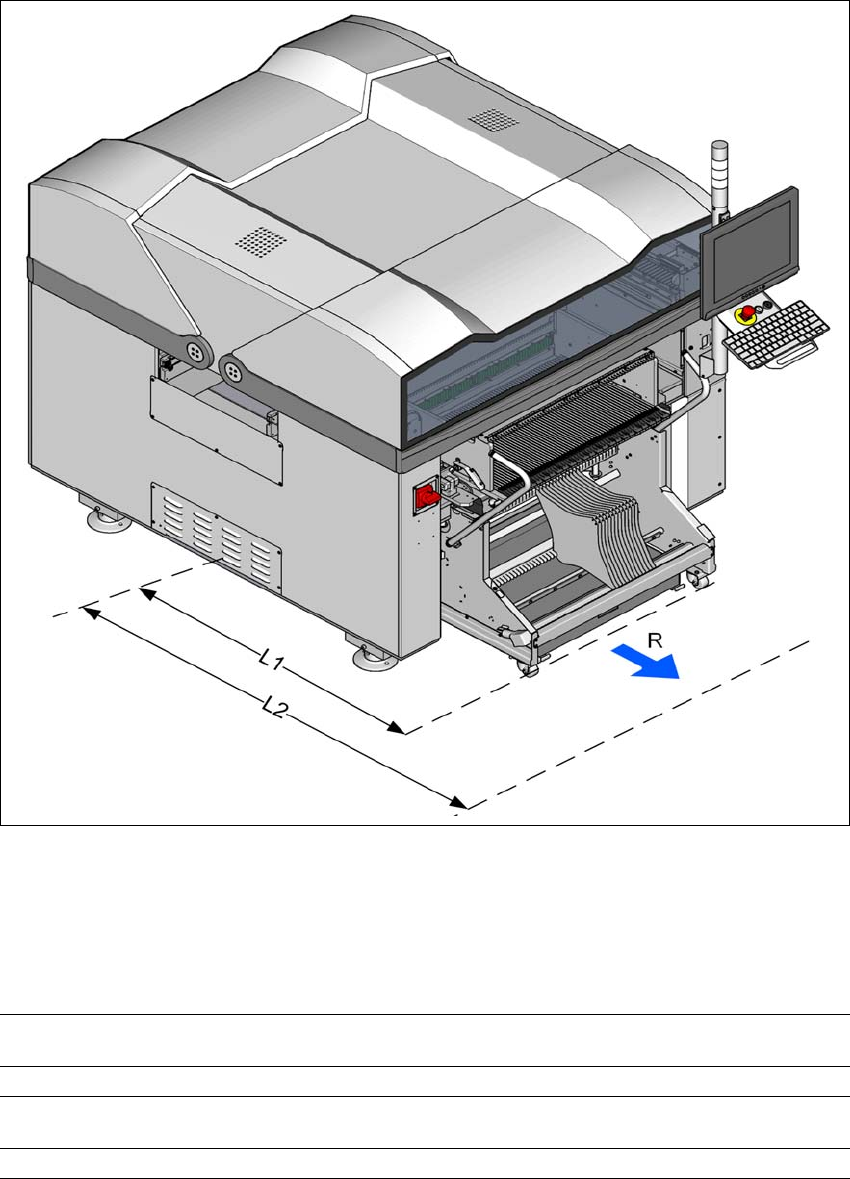

Fig. 3.3 - 7 Distancia de maniobra para la mesa intercambiable en la máquina automática E by SIPLACE
El radio de maniobra "R" para la mesa intercambiable en la máquina automática E by SIPLACE
E es:
3
3
Puesto de estacionamiento 1 /
Puesto de estacionamiento 2
Radio de maniobra R 700 mm
Distancia L1: Centro de la máquina en el borde exterior de la mesa
intercambiable
1205 mm
Distancia L2: centro de la máquina hasta la pared 1905 mm
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.3 Dimensiones y peso A partir de la versión de software SC 712.1 Edición 05/2019
118
3.3.5 Centro de gravedad
3.3.5.1 Centro de gravedad de la máquina
3

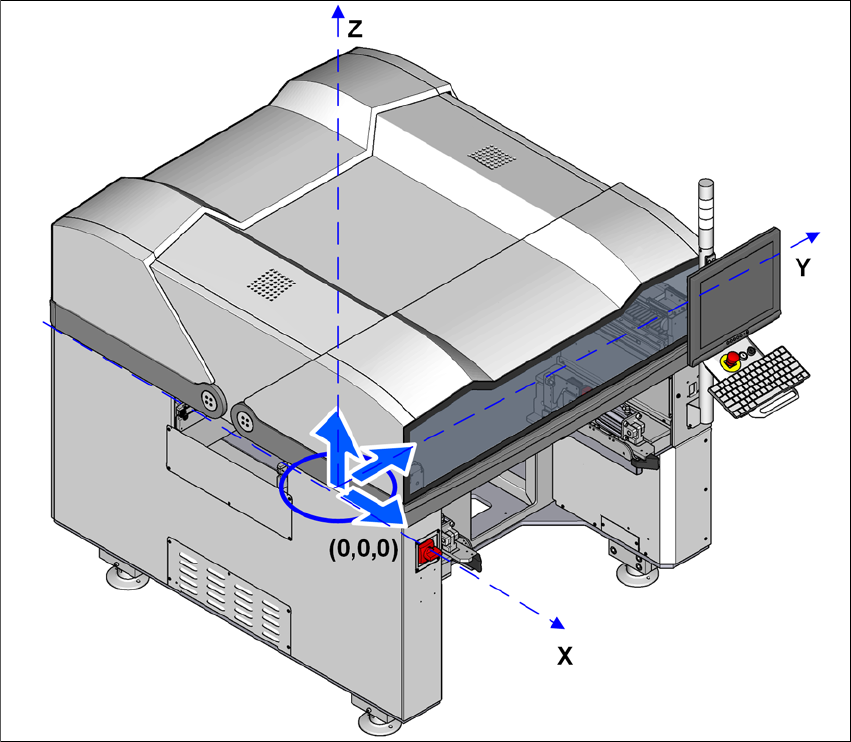

Fig. 3.3 - 8 Centro de gravedad para las máquinas automáticas E by SIPLACE en milímetros
Coordenada X 0 mm
Coordenada Y 0 mm
Coordenada Z 721 mm
Estas coordenadas del centro de gravedad son válidas para la estación de colocación para una
altura de transporte de TCI de 900 mm.
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.4 Vista general de grupos constructivos
119
3.4 Vista general de grupos constructivos
3.4.1 Vista general de componentes bilaterales E by SIPLACE
3
3

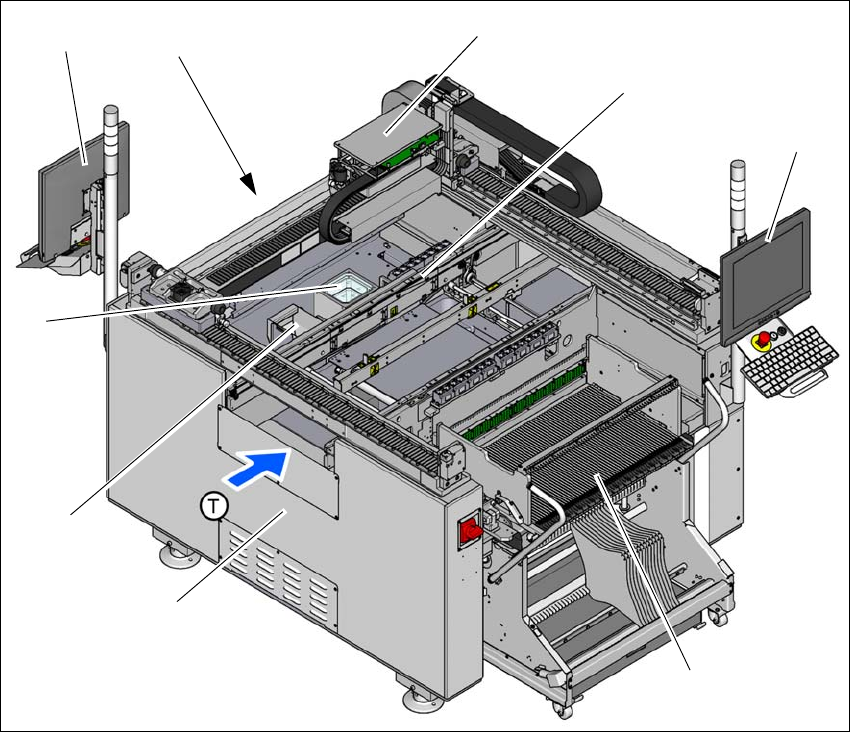

Fig. 3.4 - 1 Máquina automática E by SIPLACE bilateral - Vista general de los componentes
(1) Módulo básico
(2) Recipiente de eyección
(3) Cámaras fijas (opcional)
(4) Monitor con teclado (2x) en el Puesto de estacionamiento 2 (opcional)
(5) Puesto de estacionamiento 2 con dispositivo de introducción, cortadora de cinta, canal guía
de la cinta vacía
(6) Portal con cabezal de colocación (según configuración)
(7) Transporte de las tarjetas de circuitos impresos (transporte sencillo)
(8) Monitor con teclado (2x) en el Puesto de estacionamiento 1
(9) Mesa intercambiable en el Puesto de estacionamiento 1
(T) Dirección de transporte de las tarjetas de circuito impreso
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
