Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.5 Cabezal de colocación
129
3.5.3 SIPLACE CP6 para la colocación IC de alta velocidad
Artículo N° 03105986-xx, SIPLACE CP6
Artículo N° 03101672-xx, cámara de componentes, tipo 30 GigE
3
Fig. 3.5 - 5 SIPLACE CP6 - Grupos funcionales, parte 1
(1) Generador de vacío
(2) Estación giratoria, eje DP
(3) Estrella con 6 pinolas - Eje en estrella
(4) Válvula de regulación del aire comprimido
(5) Silenciador
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.5 Cabezal de colocación A partir de la versión de software SC 712.1 Edición 05/2019
130
3

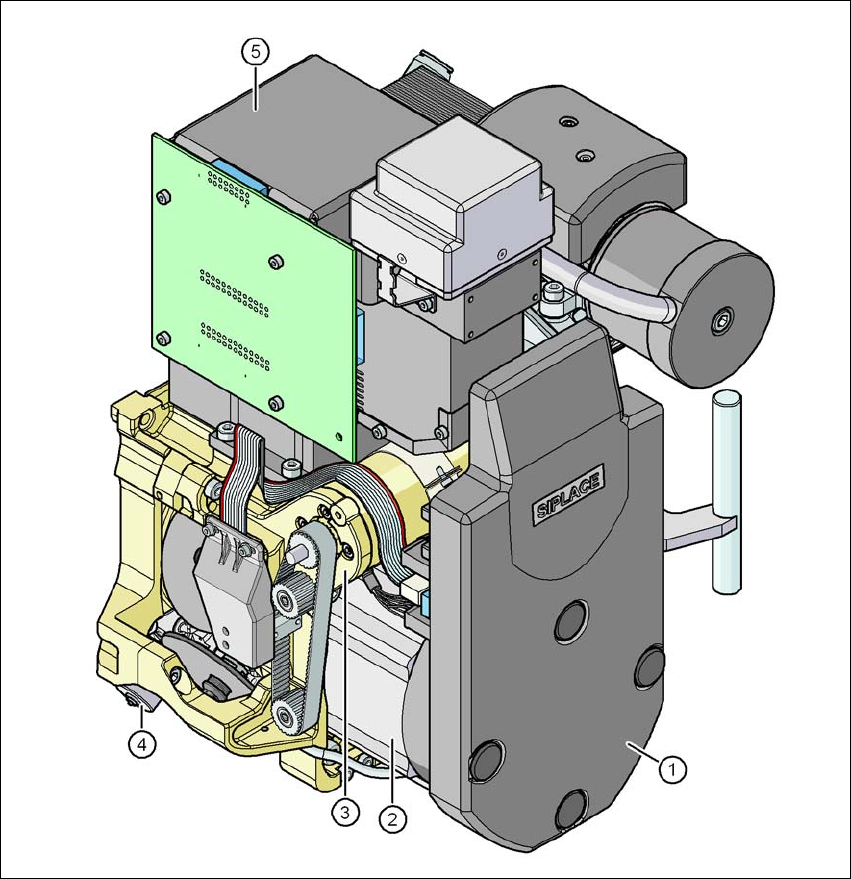

Fig. 3.5 - 6 SIPLACE CP6 - Grupos funcionales, parte 2
3
(1) Placa distribuidora intermedia, debajo de la cubierta
(2) Accionamiento de estrella - Motor DR
(3) Motor eje Z
(4) Actuador de la válvula
(5) Cámara de componentes, tipo 30 GigE
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.5 Cabezal de colocación
131
3.5.3.1 Descripción
La SIPLACE CP6 funciona según el principio Collect&Place. Con la cámara de componentes di-
gital de alta resolución, la SIPLACE CP6 puede colocar de forma precisa y con máxima rapidez
componentes con una longitd de canto de hasta 27 mm. Por ello es ideal para la utilización en
productos con una proporción elevada de IC. Se puede obtener un aumento considerable de la
producción incluso en el campo de aplicación prinicpal de PLCC 44 hasta QFP 208.
3.5.3.2 Sensor para el recipiente de eyección de componentes
Artículo N° 03103405-xx Sensor para el recipiente de eyección de componentes
El sensor para el recipiente de rechazo - CO supervisa si el recipiente de rechazo se encuentra
correctamente en su soporte.
– Si no se colocó de forma correcta el recipiente de rechazo no puede arrancar la máquina au-
tomática.
– Si durante el proceso el recipiente de rechazo salta fuera de su soporte, la máquina automá-
tica se detiene de inmediato para evitar una colisión del cabezal.
Cada recipiente de rechazo es vigilado por un sensor propio.
3.5.3.3 Funcionamiento con bomba de vacío
Para la SIPLACE CP6 se utiliza una bomba de vacío para obtener un vacío eficiente (ver apartado
3.5.4
, página 133).
