3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.8 Módulos alimentadores para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
154
3.8.1.4 Diseño de los alimentadores de cinta
En las dos figuras siguientes se muestra el diseño del módulo alimentador de cinta para
E by SIPLACE.
3
Fig. 3.8 - 1 SIPLACE SmartFeeder E - Vista frontal
(1) Interfaz de clavijas Pogo
(2) Perno de centraje "delante"
(3) Palanca para elevar la ventana de recogida para colocar y retirar la cinta
(4) Ventana de recogida
(5) Abertura de salida del canal guía de cinta
(6) Balancín de película de cubierta
(7) Ruedas de transporte de película de cubierta
(8) Trinquete de bloqueo
(9) Placa de identificación
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.8 Módulos alimentadores para E by SIPLACE
155
3

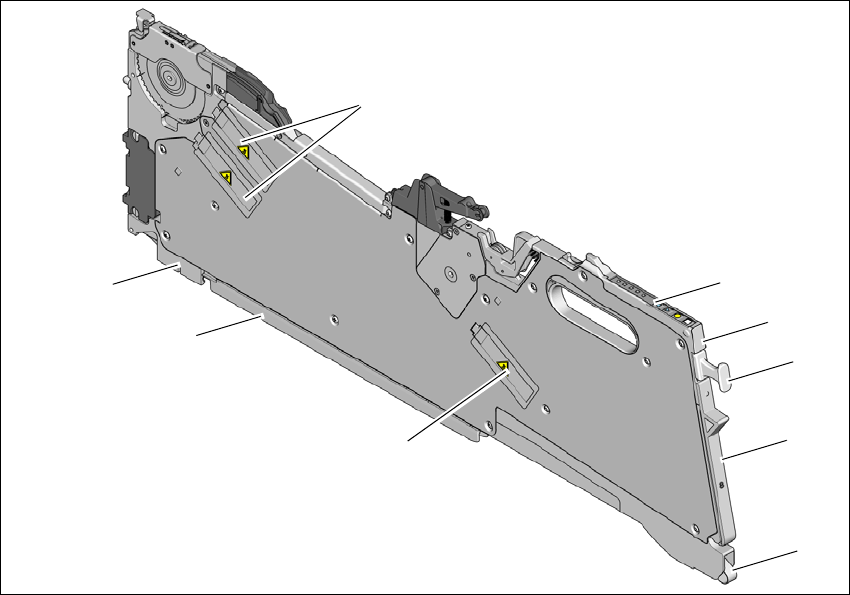

Fig. 3.8 - 2 Módulo alimentador de cinta E 8 mm - Vista posterior
(1) Agujero de entrada al canal guía de cinta con muelle de cinta
(2) Tapa al recipiente de película de cubierta
(3) Asidero de extracción, encajado
(4) Indicación de estado
(5) Panel de mando
(6) Motores de accionamiento para el transporte de la cinta
(7) Guía de deslizamiento delantera
(8) Guía de deslizamiento trasera
(9) Motor de accionamiento para el dispositivo de transporte de la película de cubierta
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.8 Módulos alimentadores para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
156
3.8.2 Datos técnicos del SIPLACE SmartFeeder E
En general, los módulos alimentadores de cinta para E by SIPLACE tienen una longitud de aprox.
587 mm y una altura de aprox. 200 mm. Los datos técnicos se muestran en la tabla siguiente.
3
La altura máxima del canto de interferencia sobre el canto superior de la bolsa de cinta es de
≤ 3 mm. Debido a que los módulos alimentadores no presentan tapas elevadas y además están
fijados firmemente en las mesas intercambiables, el peligro de colisión de los cabezales se ha
reducido a un mínimo.
Módulo alimentador de cinta Artículo N° L x Al
[mm]
Anchura
[mm]
Puesto de
estaciona-
miento
Ancho de
paso del
transporte
[mm]
Altura
máx. de la
cinta
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
n. z. 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
n. z. 587x200 105.2 6 4 - 96*
a
25
Rollos de cinta diámetro 178 hasta 483 mm (7“ - 19“)
Tiempo de cambio ≤ 8 s
*)a En pasos de 4 mm
*)b A petición
