3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.8 Módulos alimentadores para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
156
3.8.2 Datos técnicos del SIPLACE SmartFeeder E
En general, los módulos alimentadores de cinta para E by SIPLACE tienen una longitud de aprox.
587 mm y una altura de aprox. 200 mm. Los datos técnicos se muestran en la tabla siguiente.
3
La altura máxima del canto de interferencia sobre el canto superior de la bolsa de cinta es de
≤ 3 mm. Debido a que los módulos alimentadores no presentan tapas elevadas y además están
fijados firmemente en las mesas intercambiables, el peligro de colisión de los cabezales se ha
reducido a un mínimo.
Módulo alimentador de cinta Artículo N° L x Al
[mm]
Anchura
[mm]
Puesto de
estaciona-
miento
Ancho de
paso del
transporte
[mm]
Altura
máx. de la
cinta
[mm]
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
n. z. 587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
n. z. 587x200 105.2 6 4 - 96*
a
25
Rollos de cinta diámetro 178 hasta 483 mm (7“ - 19“)
Tiempo de cambio ≤ 8 s
*)a En pasos de 4 mm
*)b A petición
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.9 Módulos alimentadores alternativos para E by SIPLACE
157
3.9 Módulos alimentadores alternativos para E by SIPLACE
3.9.1 SIPLACE StickFeeder E
Artículo N° 00288207-xx SIPLACE StickFeeder E
El SIPLACE StickFeeder E para E by SIPLACE se puede utilizar con todas las mesas de alimen-
tación E by SIPLACE. El StickFeeder para E by SIPLACE necesita una mesa de alimentación con
10 pistas.
3

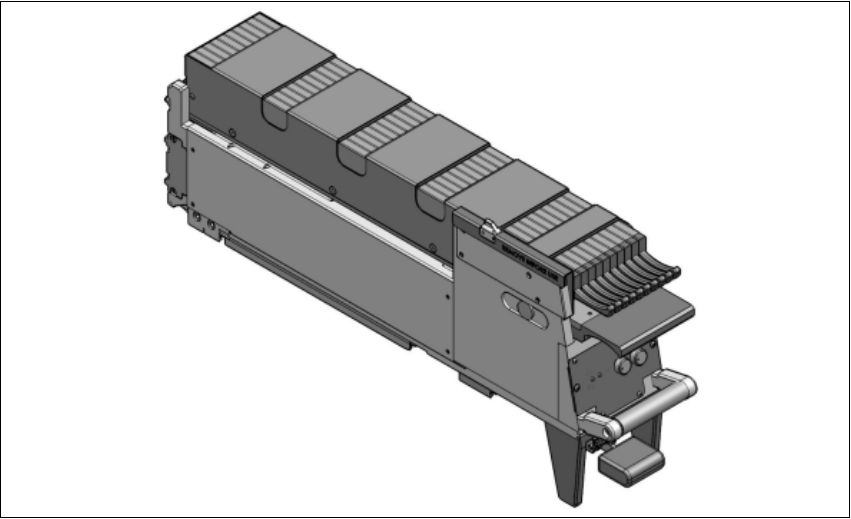

Fig. 3.9 - 1 SIPLACE StickFeeder E
3.9.2 Servicio, instalación y datos técnicos
La información relativa al servicio y a la configuración, así como los datos técnicos se describen
en la guía de trabajo del StickFeeder E,
[n.º de artículo: 00198626-xx]
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.9 Módulos alimentadores alternativos para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
158
3.9.2.1 Indicaciones de seguridad para el SIPLACE StickFeeder E
3
