Instrucciones de servicio E by SI PLACE 3 Datos técnicos y compon entes A partir de la versión de software SC 712.1 Edición 05/2019 3.10 Mesa intercambiable para E by SIPLACE 163 3 Fig. 3.10 - 2 Mesa intercambiable, E by…
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.10 Mesa intercambiable para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
162
3.10 Mesa intercambiable para E by SIPLACE
Artículo N° 03104678-xx Mesa intercambiable para E by SIPLACE con 60 pistas
Las mesas intercambiables son módulos independientes que se pueden equipar con el
SIPLACE SmartFeeder E.
3

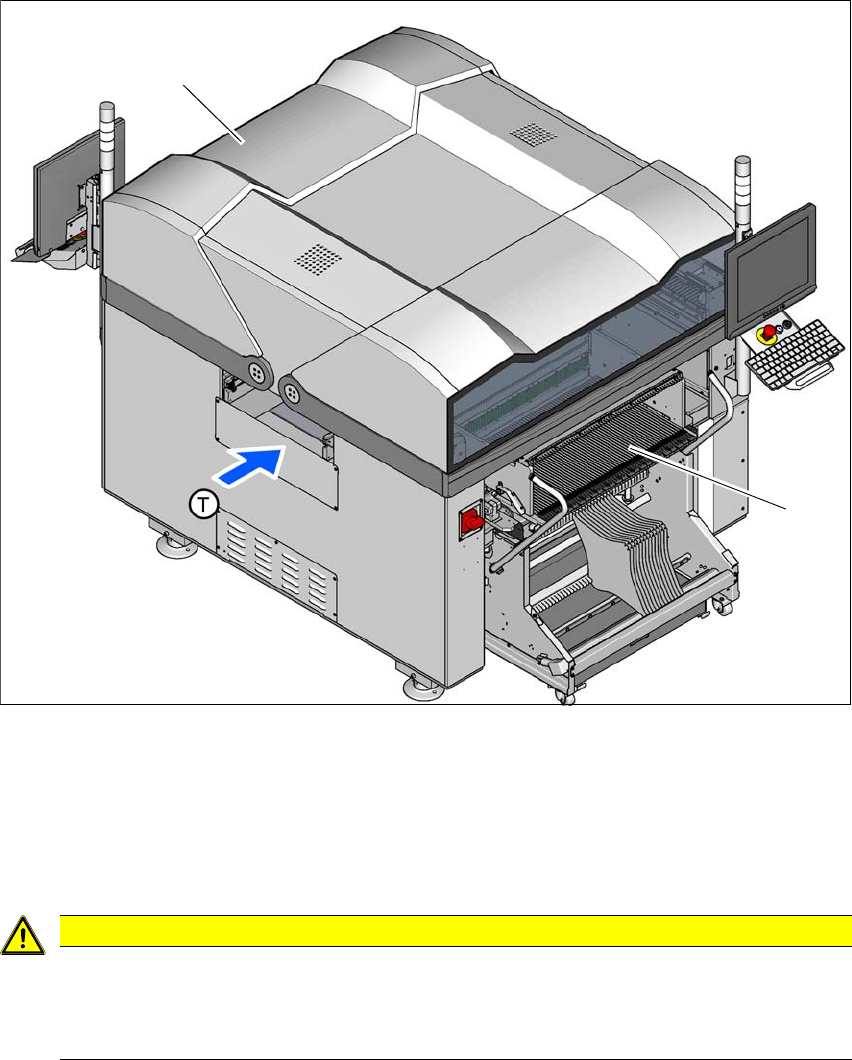

Fig. 3.10 - 1 Puestos de estacionamiento de la mesa intercambiable, E by SIPLACE (ejemplo - máquina automática
bilateral)
(1) Puesto de estacionamiento 1
(2) Puesto de estacionamiento 2
(T) Dirección de transporte de las tarjetas de circuito impreso
3
CUIDADO
Las mesas intercambiables solo se pueden acoplar a puestos de estacionamiento en los
que se ha montado el dispositivo de introducción para mesas intercambiables para E by
SIPLACE
(Fig. 5.16 - 3, página 253).
(1)
(2)
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.10 Mesa intercambiable para E by SIPLACE
163
3

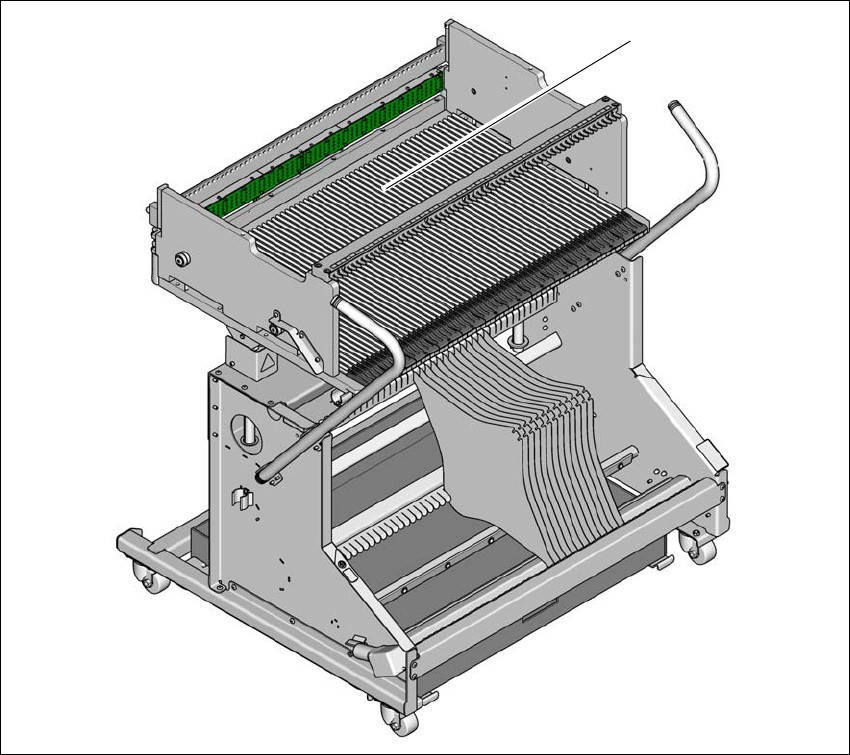

Fig. 3.10 - 2 Mesa intercambiable, E by SIPLACE
(1) Mesa intercambiable con 60 pistas
(1)
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.10 Mesa intercambiable para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
164
3.10.1 Estructura
La mesa intercambiable consta esencialmente del bastidor, de la mesa intercambiable para la re-
cepción de los módulos alimentadores, del contenedor de rollos de cinta y del recipiente de de-
sechos de cinta.
3

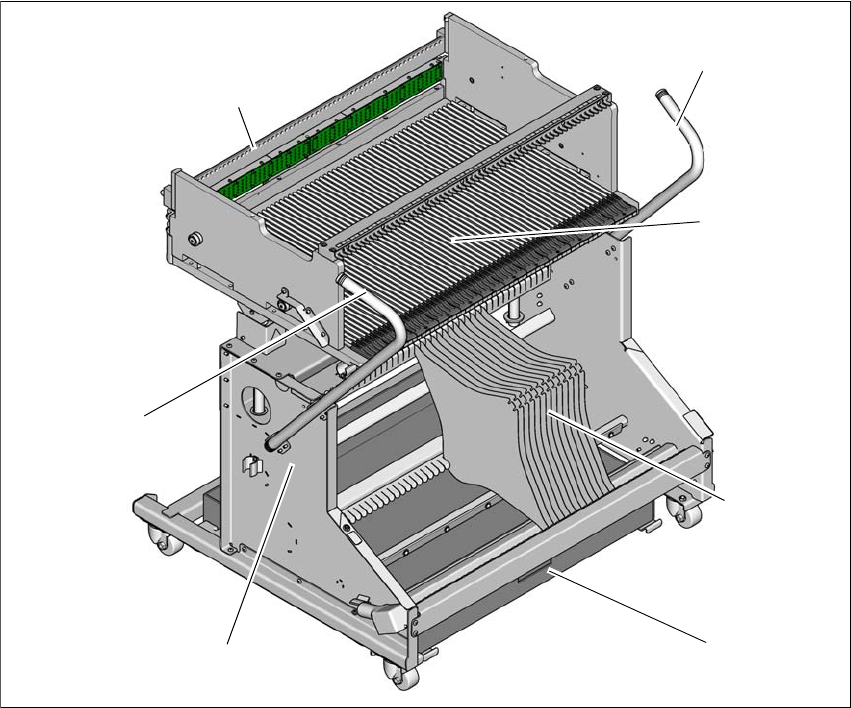

Fig. 3.10 - 3 Mesa intercambiable, E by SIPLACE con 60 pistas - Vista general
(1) Bastidor
(2) Mesa intercambiable
(3) Contenedor de cinta
(4) Recipente de desechos de cinta
(5) Asa
(6) Regleta de centrado
(1)
(2)
(5)
(4)
(3)
(6)
(5)
