3.10.2 Descripción
El modelo estándar del contenedor de rollos de cinta aloja rollos de cinta con un tamaño máximo
de 19" (483 mm).
Entre el contenedor de cinta y la mesa intercambiable hay en el lado izquierdo y derecho dos hen-
diduras de 5 mm para introducir listas de equipamiento.
El recipiente de desechos extraíble se encuentra en el lado inferior del bastidor. Los desechos de
cinta son conducidos a través de un canal al depósito de desechos de cinta, el cual debe vaciarse
de acuerdo a la cantidad de desechos que se presente.
3
CUIDADO
¡Tener en cuenta las indicaciones de seguridad!
Tenga en cuenta las indicaciones de seguridad del apartado 5.9.2, página 230
cuando extraiga el recipiente de desechos de cinta de la mesa intercambiable.
CUIDADO
¡Peligro de rotura de las asas!
Durante el transporte de la mesa intercambiable existe peligro de rotura de las asas
No levante la mesa intercambiable durante el transporte por las asas.
Utilice las asas solo para empujar la mesa intercambiable.
Utilice una carretilla elevadora si desea transportar la mesa intercambiable o levan-
tarla del palé.
INDICACIÓN
Para poder utilizar la máquina automática deben estar acopladas todas las mesas inter-
cambiables en la máquina automática.
Ocupe los puestos de estacionamiento libres con módulos alimentadores falsos
como se describe en el apartado 2.7.5.1
, página 91.
3 Datos técnicos y componentes Instrucciones de servicio E by SIPLACE
3.10 Mesa intercambiable para E by SIPLACE A partir de la versión de software SC 712.1 Edición 05/2019
166
3.10.3 Datos técnicos
3
3.10.4 Marcas de centrado en la mesa intercambiable
3

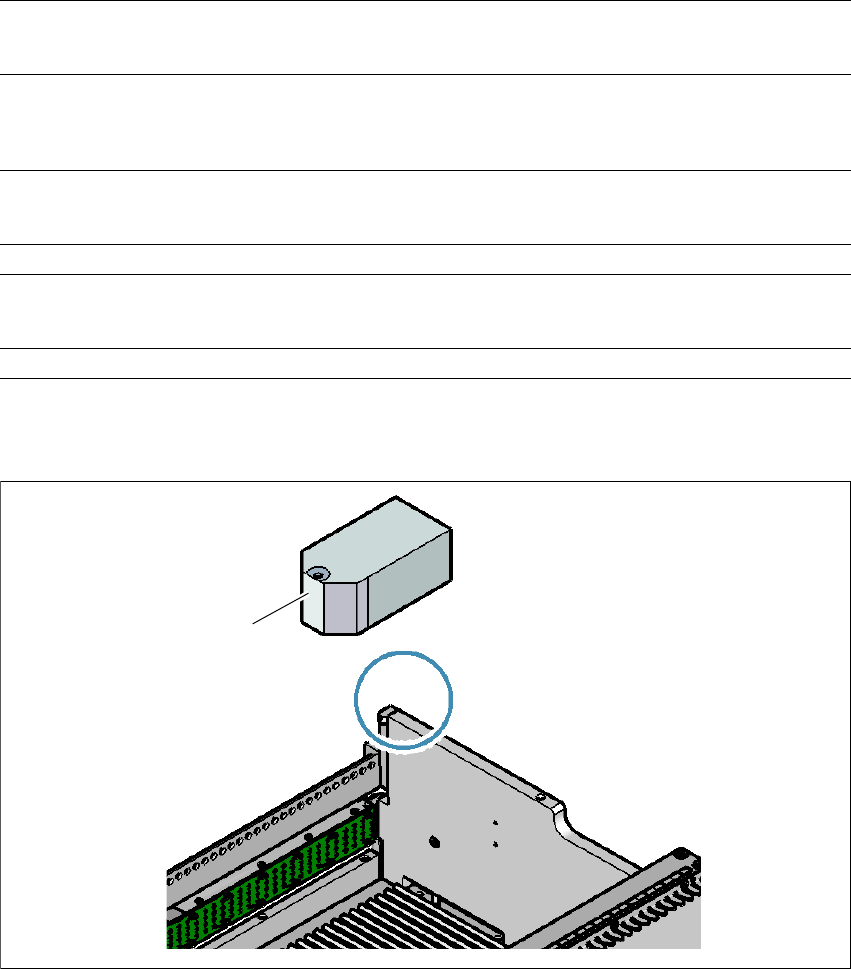

Fig. 3.10 - 4 Marcas de centrado en la mesa intercambiable
(1) Marcas de centrado en la mesa intercambiable
Tras el acoplamiento de la mesa intercambiable, la máquina automática echa en falta las marcas
de centrado de la mesa intercambiable.
Dimensiones de la mesa intercambiable
Mesa intercambiable con 60 pistas (longitud x ancho) 735 mm x 820 mm
Altura (altura de transporte TCI)
Por defecto:
Opción
900 mm hasta 930 mm
950 mm
Peso de la mesa intercambiable con 60 pistas
Sin alimentadores
totalmente equipado con módulos alimentadores
88 kg
138 kg
Diámetro del rollo de cinta hasta 483 mm (19“)
Posiciones para alimentadores
Mesa intercambiable con 60 pistas 60 transportadores con
SIPLACE SmartFeeder 8mm E
Tiempo de cambio mesa intercambiable < 1 minuto
(1)
Instrucciones de servicio E by SIPLACE 3 Datos técnicos y componentes
A partir de la versión de software SC 712.1 Edición 05/2019 3.10 Mesa intercambiable para E by SIPLACE
167
Para componentes con una longitud de canto inferior a 0,5 mm, es decir componentes 0402 y
más pequeños, antes de recoger el primer componente se determina la posición del mismo con
la bolsa de cinta.
3.10.5 Mesa intercambiable para E by SIPLACE
Los módulos alimentadores se colocan con su guía de deslizamiento anterior sobre la ayuda de
introducción. Durante la introducción, el módulo alimentador se desliza con sus guías sobre el
perfil guía hasta el listón de tope. Un orificio de centraje en el listón de tope aloja el perno de cen-
traje "delante" del SIPLACE SmartFeeder E. Al mismo tiempo encaja el trinquete de bloqueo de
la mesa intercambiable en la rueda de bloqueo del módulo alimentador. El perno de centraje
"atrás" en el lado superior del módulo alimentador encaja en la escotadura de la regleta de cen-
trado.
3
Fig. 3.10 - 5 Mesa intercambiable, vista del lado posterior
(1) Ayuda de introducción
(2) perfil guía
(3) Listón de bloqueo para el guiado y el enclavamiento del SIPLACE SmartFeeder E
(4) Regleta de centrado
(1)
(2)
(3)
(4)
