4.1 Transporte y configuración de suministro A partir de la versión de software SC 712.1 Edición 05/2019
174
4.1.1.2 Peso de la máquina automática lista para el envío
La siguiente tabla contiene los datos de peso de la máquina automática lista para el envío, in-
cluido el embalaje.
4
4.1.2 Comprobar la entrega
Almacene la máquina automática en el embalaje hasta que alcance la temperatura ambiente.
De lo contrario existe peligro de condensación.
Controle el suministro en cuanto a deterioros.
Compruebe los sensores de choque en la caja de transporte.
Desembale la máquina automática y los accesorios, y controle el suministro en cuanto a in-
tegridad (boletín de entrega de referencia).
Documente el resultado en el informe de instalación o en el protocolo de aprobación.
4.1.3 Configuración de suministro
En el suministro la máquina automática está configurada de la siguiente forma:
– La pista de transporte sencillo está ajustada a un ancho 210 mm. Este ajuste de ancho es de
importancia para el ajuste fino de la máquina automática.
– El monitor está separado de la estación de mando (HMI).
– La estación de mando (compuesta por lámparas de aviso, teclados y superficies de apoyo)
está desmontada.
– El eje del portal está fijado con seguros de transporte.
Máquina
automática
Envío dentro de Europa Envío a otros continentes
E by SIPLACE 2.080 kg 2.080 kg
Mesa intercambia-
ble
180 kg 180 kg
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.1 Transporte y configuración de suministro
175
4

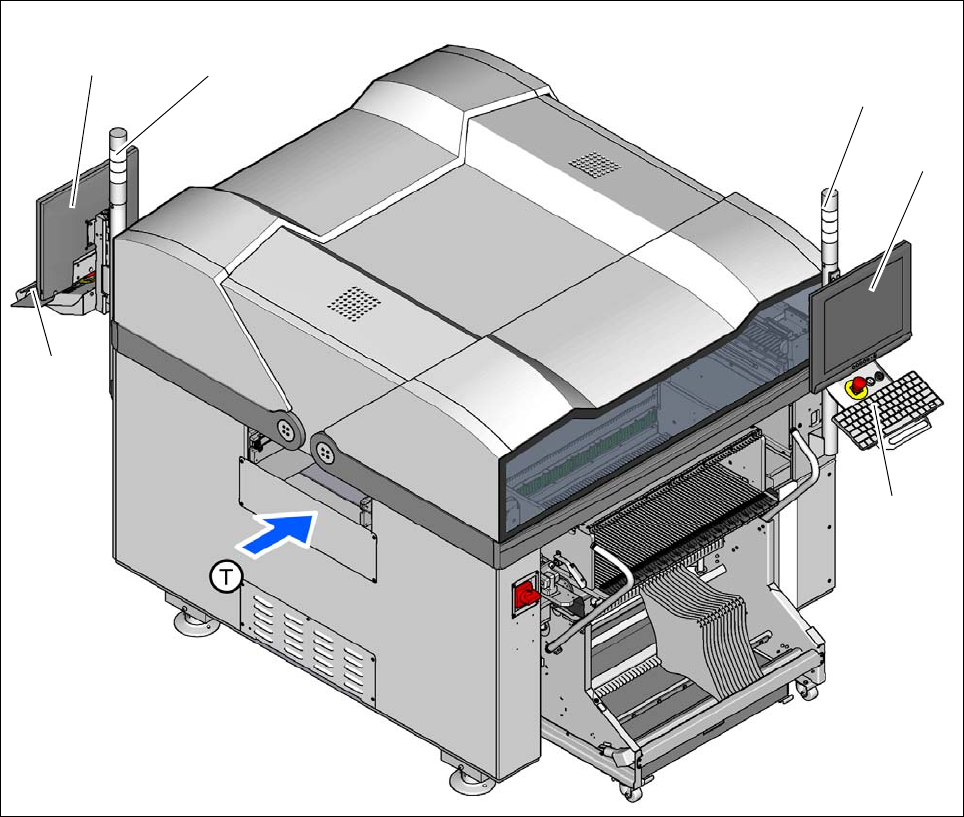

Fig. 4.1 - 2 Configuración de suministro de E by SIPLACE (ejemplo de una máquina automática bilateral)
– La estación de mando está desmontada - compuesta por lámparas de aviso (1), teclados y
superficies de apoyo (3)
– El monitor (2) está desmontado
(1)
(3)
(2)
(1)
(3)
(2)
4 Montaje y puesta en marcha Instrucciones de servicio E by SIPLACE
4.1 Transporte y configuración de suministro A partir de la versión de software SC 712.1 Edición 05/2019
176
4.1.4 Transportar la máquina automática en la caja de transporte
4.1.4.1 Prestaciones de servicios
Como servicio SIPLACE le ofrece la integración completa de las máquinas automáticas SIPLACE
en la línea de producción. Gracias al know-how y a las herramientas y medios auxiliares existen-
tes es posible realizar la instalación de forma óptima. Sin embargo, una premisa para ello es que
se hayan realizado en su fábrica las medidas de infraestructura necesarias previamente aclara-
das.
Por favor, observe que el transporte más seguro de la máquina automática siempre es el trans-
porte en la caja, o mínimo sobre la paleta. Con ello evita daños en la máquina automática cuando
por ejemplo las patas de la misma colisionan con un obstáculo.
4.1.4.2 Indicaciones de seguridad
4
4
4
4.1.4.3 Medio de transporte
Utilice para el transporte de la máquina automática en el palé o en la caja de transporte una ca-
rretilla elevadora con las especificaciones siguientes:
Longitud de la horquilla: mín. 1800 mm
Capacidad de carga: mín. 5000 kg
Distancia entre horquillas: Mín. 350 mm 4
4
ADVERTENCIA
¡Observar las prescripciones vigentes de prevención de accidentes!
Observe las prescripciones de prevención de accidentes para el transporte de pro-
ductos pesados.
ADVERTENCIA
¡Peligro de volcado!
¡Si no se cumple la especificación exigida para la carretilla elevadora (apartado ,4.1.4.3
página 176)
existe peligro de volcado!
Utilice para el transporte solo la carretilla elevadora especificada.
ADVERTENCIA
¡PELIGRO DE CONTUSIONES!
Durante el transporte de la máquina automática existe peligro de aplastamiento para los
pies.
Lleve zapatos especiales.
